![Daikin FTXZ-N [7/22] Установочные чертежи внутреннего наружного блока](/img/pdf.png)
Daikin FTXZ-N [7/22] Установочные чертежи внутреннего наружного блока
![Daikin FTXZ-N [7/22] Установочные чертежи внутреннего наружного блока](/views2/1935510/page7/bg7.png)
6

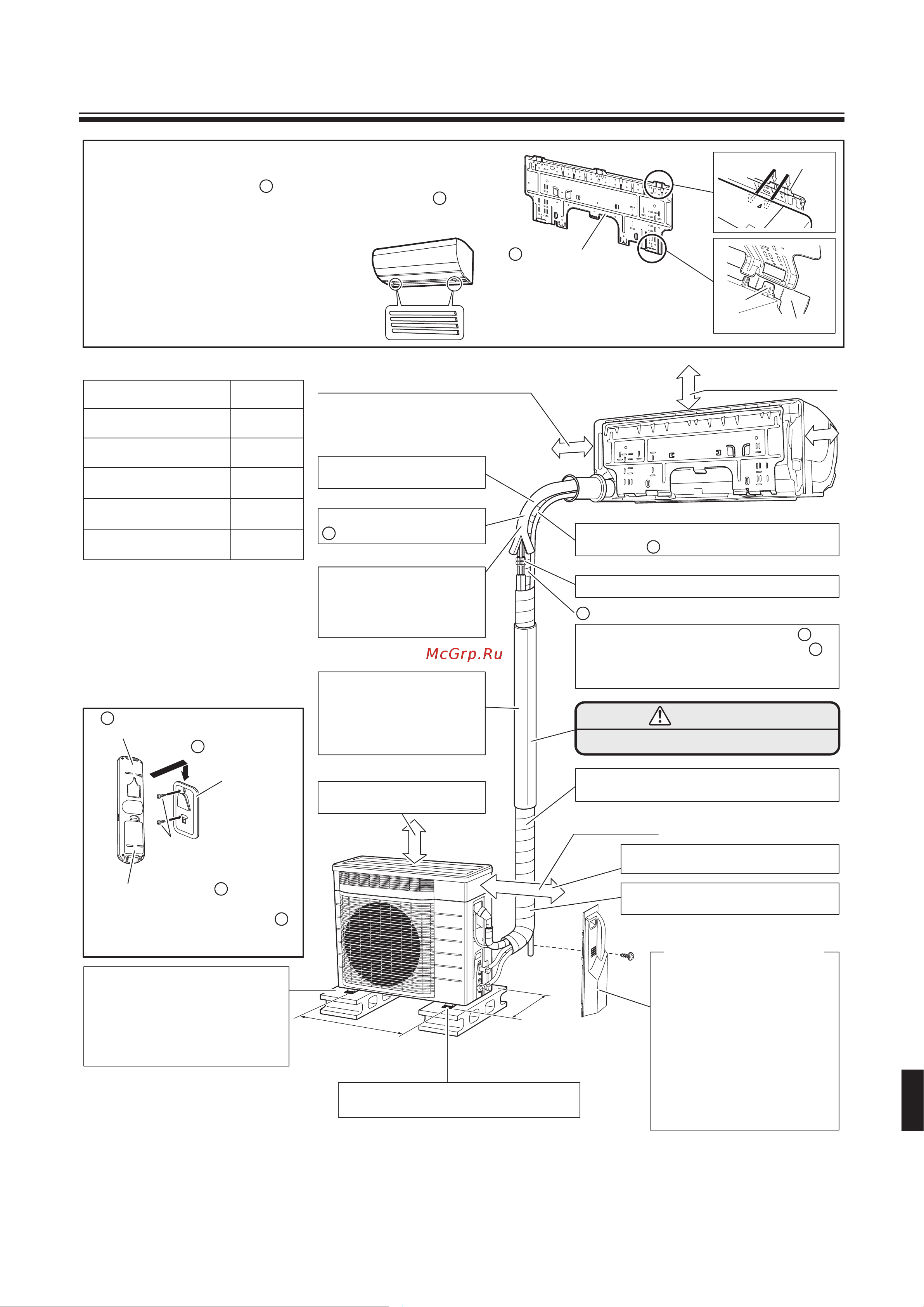

Установочные чертежи внутреннего/наружного блока
Трубопровод хладагента должен иметь
минимальную трубу.
* Рекомендованная минимальная длина
трубопровода 1,5м, чтобы не было
шума от наружного блока и вибрации.
(Механический шум и вибрация могут
возникнуть в зависимости от
установки блока и среды, в которой
он используется.)
** Не загружайте хладагент повторно.
574мм
(Центры отверстия
нижнего креплений)
(
Центры отверстия
нижнего креплений
)
326мм
Крышка запорного клапана
Снятие крышки запорного
клапана.
1) Снимите винт крышки
запорного клапана.
2) Переместите крышку вниз и
снимите.
Установка крышки запорного
клапана.
1) Вставьте верхнюю часть
крышки запорного клапана в
наружный блок.
2) Затяните винты.
Шланг для увлажнения
G
Если трудно уложить шланг для увлажнения ,
обрежьте, уложите и подсоедините с помощью
стыка, который входит в комплект наружного блока,
или коленчатого патрубка (приобретается по месту).
Обмотайте трубу изоляции обмоточной лентой
снизу доверху.
Подсоедините раструб со стороны
внутреннего блока.
Трубопровод хладагента
должен быть защищен от
физического повреждения.
Установите пластиковую
крышку или подобное
устройство.
Оставьте место для трубопровода и
обслуживания электросхемы.
Если есть опасность падения блока,
используйте нижние крепления или провода.
В местах с плохим дренажом
используйте для наружного блока
установочную плиту.
Для выравнивания блока регулируйте
высоту ножки. Если не выровнять
надлежащим образом, может произойти
утечка или скапливание воды.
Нужно оставить 300мм рабочего
пространства под потолком.
Не устанавливайте уловитель на шланг для
увлажнения по возможности дольше.
Раструбные соединения нужно устанавливать снаружи.
Установите шланг с
нисходящим уклоном.
Не загибайте шланг для увлажнения
больше чем на 90°.
Отрежьте трубу теплоизоляции
до подходящей длины и
обмотайте пленкой, чтобы на
линии отреза трубы
теплоизоляции не было зазора.
ВНИМАНИЕ
* Длина трубопровода должна быть от 1,5 до 10м.
250мм от стены
Не менее 30мм от потолка
• Если стена на одной стороне
достаточно далеко, минимальное
расстояние от другой стены может
быть не меньше 20мм.
Не менее 50мм от стен (на обеих сторонах)
Беспроводный пульт
дистанционного управления
D
Держатель пульта
дистанционного
управления
E
Крюк
Установите батареи
F
Винты
(приобретаются по месту,
M3 × 20L)
Перед привинчиванием держателя
пульта дистанционного управления
к стене убедитесь, что внутренний блок
хорошо принимает сигналы управления.
E
10м
1,5м
Максимальная допустимая
длина трубопровода
Минимальная допустимая
длина трубопровода *
8м
Максимальная допустимая
высота трубопровода
Внешний диаметр
9,5мм
Газовая труба
Внешний диаметр
6,4мм
Жидкостная труба
Максимальное количество
хладагента. **
1,34кг
G
G
G
J
Крепление внутреннего блока
1) Используя метки (3 положения) на вершине внутреннего блока, прикрепите
скобы монтажной пластины к внутреннему блоку.
2) Прикрепите петли на нижнем каркасе к монтажной пластине . Если петли
не входят в зацепление с пластиной, снимите переднюю решетку и закрепите
их. (Убедитесь, что петли надежно закреплены.)
Снятие внутреннего блока
Приподнимите помеченную часть низа передней
решетки (внизу), чтобы петли вышли из
зацепления и выньте блок поднимая его.
A
A
Крюк
Петля
Нижний каркас
A
Монтажная пластина
06_RU_3P338604-1D.indd 6 12/18/2015 15:13:45
