Daikin FTXZ-N [5/22] Аксессуары
![Daikin FTXZ-N [5/22] Аксессуары](/views2/1935510/page5/bg5.png)
4

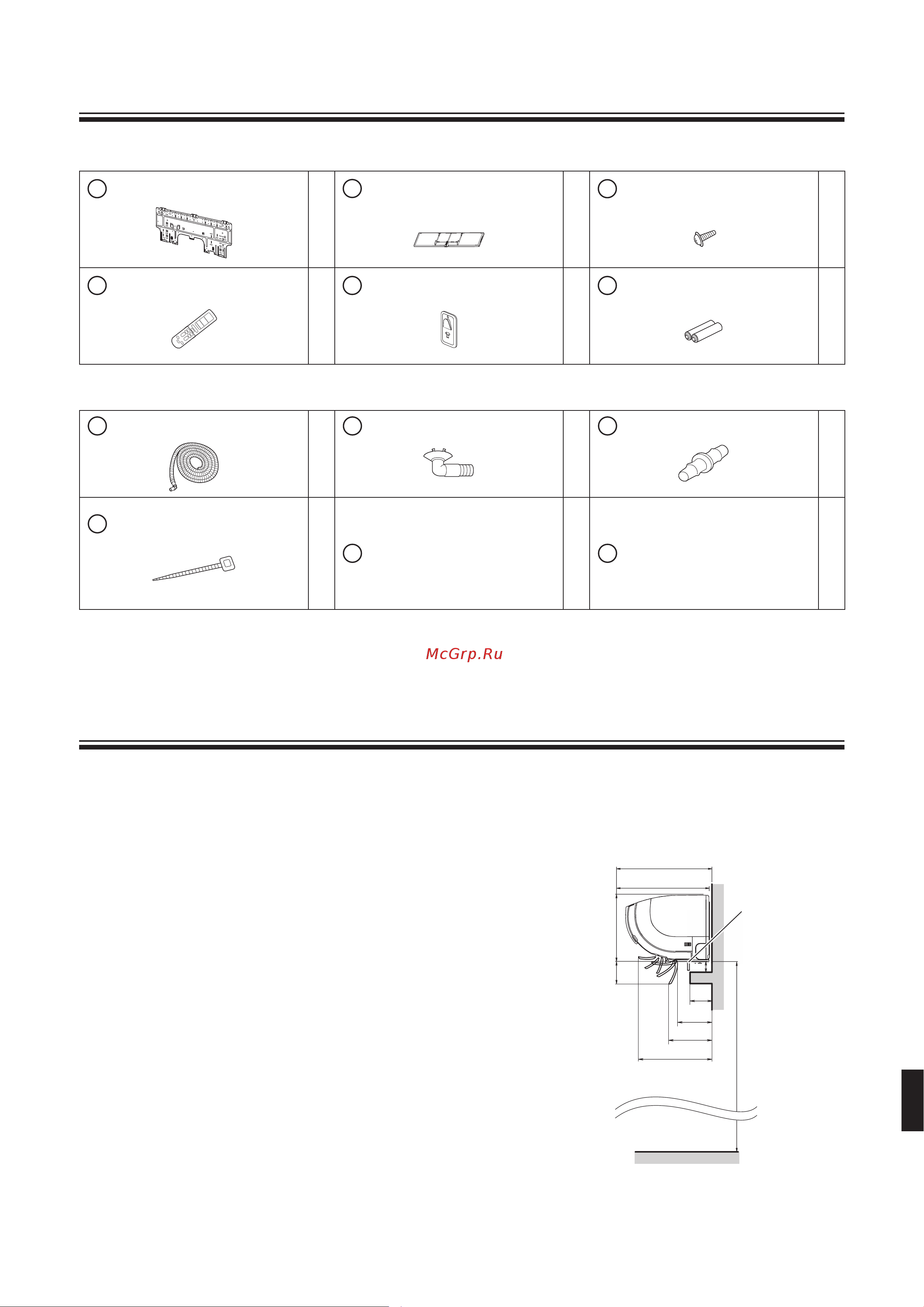

Аксессуары
Внутренний блок
A
Монтажная пластина
1
B
Фотокаталитический фильтр для
очистки и дезодорирования воздуха
1
C
Крепежные винты внутреннего
блока (M4 × 12L)
3
D
Беспроводный пульт
дистанционного управления
1
E
Держатель пульта
дистанционного управления
1
F
Сухие батареи AA.LR6
(щелочные)
2
Наружный блок
G
Шланг для увлажнения (8м)
1
H
Дренажное гнездо
1
J
Стык
1
K
Бандажные ленты
3
L
Руководство по эксплуатации 1
M
Руководство по монтажу 1
• Стандартный шланг для увлажнения имеет длину 8м.
• Удлинительный шланг (по желанию пользователя) имеет длину 2м (KPMH974A402).
• По желанию пользователя также может предоставляться шланг для увлажнения длиной 10м (KPMH974A42), заменяющий
стандартный (8м).
Выбор места монтажа
Перед выбором места монтажа следует получить согласие пользователя.
1. Внутренний блок
• Внутренний блок должен помещаться в месте, где:
1) выполняются ограничения по монтажу, описанные в разделе
“Установочные чертежи внутреннего/наружного блока” на
странице 6,
2) отверстия для входа и выхода воздуха ничем не загорожены,
3) блок не подвергается воздействию прямого солнечного света;
4) блок находится вдалеке от источника тепла или пара;
5) поблизости нет источника паров машинного масла (это может
сократить срок службы внутреннего блока);
6) в помещении циркулирует прохладный/теплый воздух;
7) блок находится вдалеке от люминесцентных ламп с электронным
зажиганием (инвертор или быстрый старт), т. к. они могут влиять на
работу пульта дистанционного управления;
8)
внутренний блок находится на расстоянии не менее 1м от телевизора или
радиоприемника (блок может создавать помехи изображения или звука);
9) имеется достаточно места для перемещения заслонки над карнизом
для штор и другими предметами;
если (**) 70мм или более, нужно оставить свободное пространство
15мм от внутреннего блока;
если оно менее 15мм, это может помешать открыванию и
закрыванию затвора (нижнее впускное отверстие для воздуха).
10) допускается высота монтажа 2,5м или более;
11) поблизости нет прачечного оборудования.
86
295
372*
370
179*
328*
150*
2500 или более
(**)
15
Включая монтажную пластину*
единица: мм
Заслонка
(Нижний впуск
воздуха)
15
06_RU_3P338604-1D.indd 4 12/18/2015 15:13:43
