7.1.2. Для установки комплекта дренажного поддона
Если необходим комплект дренажного поддона (EKHBDPCA2),
установите его до подсоединения трубопроводов хладагента
иводы и электропроводки.
Процедура установки приведена в инструкции по монтажу
комплекта дренажного поддона.
7.1.3. Соединение трубопровода хладагента с наружным
агрегатом
a Соединение жидкого хладагента Ø9,52 мм
b Соединение газообразного хладагента Ø15,9 мм
1 Соедините жидкостный трубопровод наружного агрегата
спатрубком жидкого хладагента внутреннего агрегата.
2 Соедините газовый трубопровод наружного агрегата
спатрубком газообразного хладагента внутреннего агрегата.
Подробная информация о вакуумировании и эксплуатации
агрегата во время вакуумирования приведена в руководстве по
монтажу наружного агрегата.
Подробная информация о размерах трубопроводов и выборе
рефнетов приведена в руководстве по монтажу наружного
агрегата.

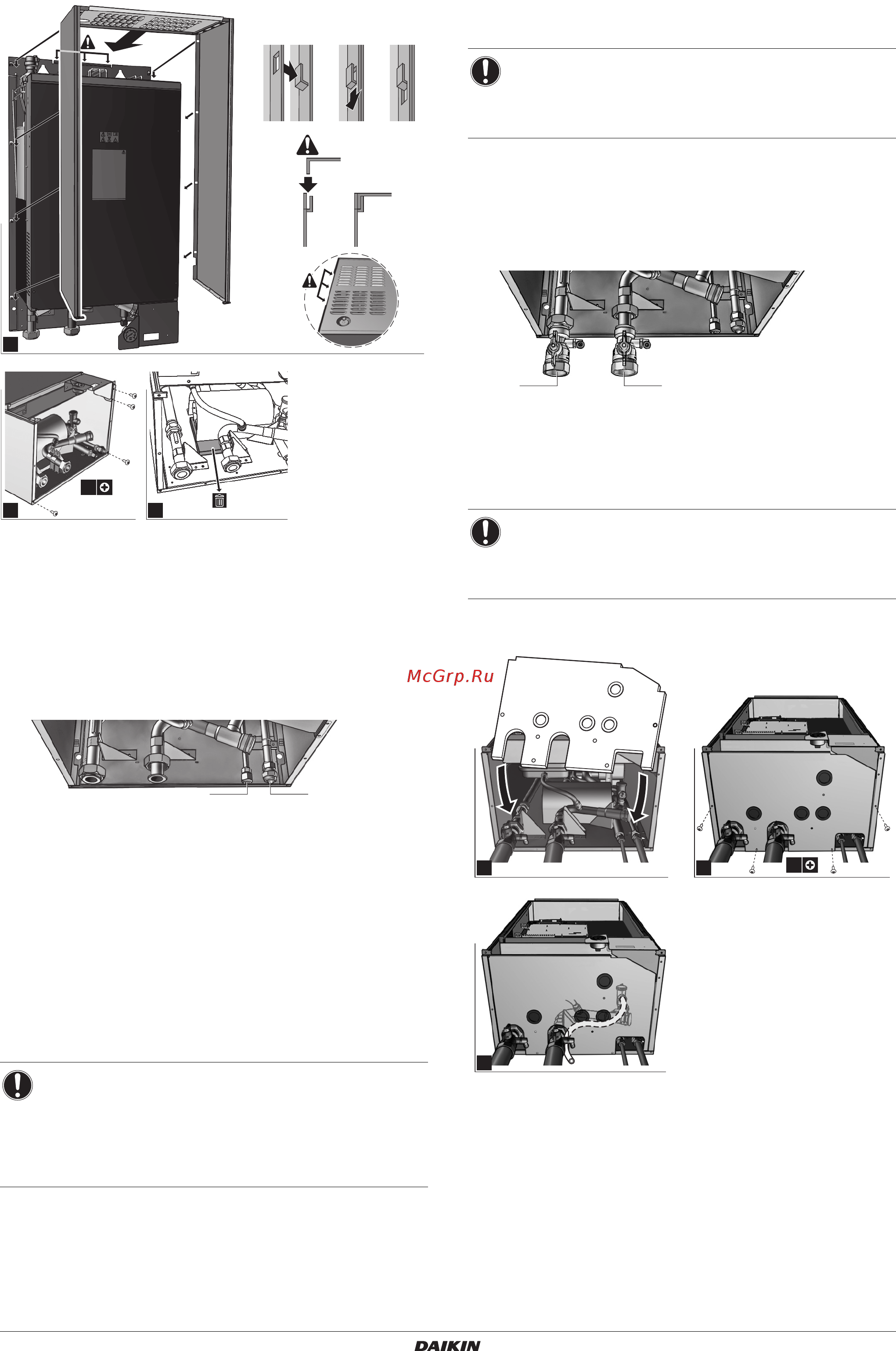

7.2. Соединение трубопроводов воды
7.2.1. Для соединения трубопроводов воды
Для облегчения технического обслуживания имеются 2 запорных
клапана. Клапаны монтируются на входе и выходе воды.
Следует правильно обеспечить их положение. Ориентация
встроенных дренажных клапанов важна для проведения
технического обслуживания.
1 Установите запорные клапаны на трубопроводах воды.
a Впуск воды
b Выпуск воды
2
Завинтите гайки внутреннего агрегата на запорных клапанах.
3 Соедините проведенный на месте трубопровод на запорных
клапанах.
7.2.2. Для установки нижней плиты и подсоединения
сливного шланга предохранительного клапана
ВНИМАНИЕ!
НЕ подавайте питание на агрегат до завершения
вакуумирования. Если же это произошло, следуйте
инструкциям в руководстве по монтажу наружного
агрегата во избежание скопления в трубопроводе
грязи, воздуха или азота.
11
1
2
2
2
4x
12 13
b
a
ВНИМАНИЕ!
При соединении трубопроводов НЕ прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата.
ВНИМАНИЕ!
Рекомендуется установить на входе холодной воды
редукционный клапан в соответствии с действующими
нормативами.
ab
1 2
4x
3
