Инструкция по монтажу иэксплуатации
6
HXY080+125A8V1B
Внутренний агрегат системы VRV IV
4P405267-1B – 2016.02
Печатная плата по заказу (EKRP1AHTA)
К внутреннему блоку можно подключить поставляемую по
дополнительному заказу печатную плату по заказу EKRP1AHTA.
Данная печатная плата необходима, если установлен внешний
термостат помещения; она обеспечивает связь с внутренним
агрегатом.
Более подробную информацию см. в инструкции по монтажу
нагрузочной платы.
Порядок подключения печатной платы к агрегату см.
в электрической схеме или схеме
подключения
и "7.3.5. Подключение электропроводки на внутренний агрегат"
на странице 15.
Конвектор теплового насоса (FWXV)
К этому внутреннему агрегату может подключаться
дополнительный конвектор FWXV для работы в режиме
нагрева/охлаждения.
Более подробную информацию см. в инструкции по монтажу
конвектора теплового насоса .
Комплект дренажного поддона (EKHBDPCA2)
Дренажный поддон необходим для сбора конденсата из
внутреннего агрегата. Он необходим при
охлаждении
внутренним агрегатом при низкой температуре и при
температуре воды на выходе <18°C.
Порядок его установки во внутренний агрегат приведен
винструкции по монтажу, поставляемой в комплекте данного
дополнительного оборудования.
Комплект нагревателя (EKBUH)
Дополнительный комплект нагревателя устанавливается для
поддержания теплового насоса во время нагрева либо для
обеспечения первичного нагрева при чрезвычайных ситуациях
(1)
.
4.2.2. Возможные комбинации внутреннего агрегата
инаружного агрегата
5. Руководство по применению
5.1. Обзор: Руководство по применению
В руководстве по применению описаны возможности системы
теплового насоса Daikin.
В данной главе приведено руководство по применению для
следующего:
Настройка системы обогрева/охлаждения помещения
Настройка вспомогательного источника тепла для обогрева
помещения
5.2. Настройка системы обогрева/охлаждения
помещения
Система теплового насоса Daikin подает воду на выходе
к нагревательным приборам в одном или нескольких помещениях.
Поскольку система предлагает гибкие решения для управления
температурой в каждом помещении, необходимо прежде всего
ответить на следующие вопросы:
Сколько помещений нагреваются (или охлаждаются)
системой теплового насоса Daikin?
Какие типы нагревательных приборов используются
вкаждом помещении и какова их расчетная температура
воды на выходе?
После того, как выяснены требования к обогреву/охлаждению,
Daikin рекомендует придерживаться следующих правил настройки.

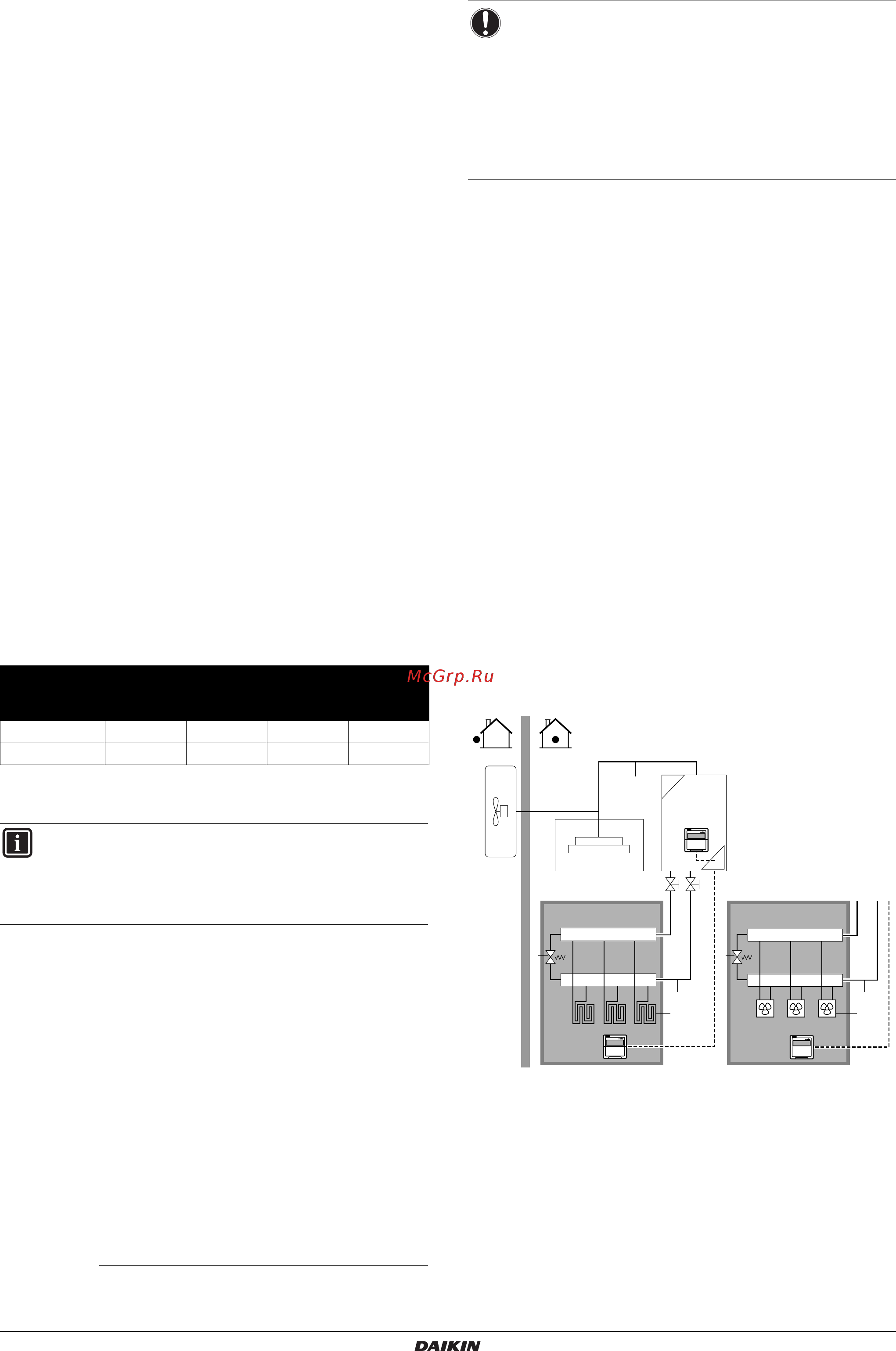

5.2.1. Одно помещение
Подогрев полов или конвектор теплового насоса–
проводной комнатный термостат
Настройка
A Главная зона температуры воды на выходе
B Одно отдельное помещение
C Одно отдельное помещение
a Наружный тепловой насос VRV IV
b
Кассета внутреннего агрегата VRV Direct Expansion (DX)
c HXY(080/125)
d Дополнительный интерфейс пользователя EKRUAHT
(ведущий)
e Трубопроводы хладагента
f Трубопроводы воды
g Контур подогрева пола
h Фанкойл
i Обходной клапан (приобретается по месту установки)
j Интерфейс пользователя (ведомый)
(1) Дополнительная информация приведена в руководстве комплекта
нагревателя и на странице "9. Установка дополнительного комплекта
нагревателя EKBUHAA(6V3/6W1)" на странице 28 настоящего
руководства.
Наружный агрегат
Внутренний
агрегат
RYYQ8~20 RYYQ22~54 RXYQ8~20 RXYQ22~54
HXY080A8V1B O X O X
HXY125A8V1B O X O X
O = допустимо
X = недопустимо
ИНФОРМАЦИЯ
Подробная информация приведена в таблице комбинаций
тепловых насосов VRV IV в Технических характеристиках.
Комбинации объясняются в зависимости от схемы
системы серии теплового насоса VRV IV.
ВНИМАНИЕ!
Рисунки в руководстве по применению имеют
справочное значение и НЕ должны рассматриваться
как подробные гидравлические схемы. Подробное
гидравлическое нанесение размеров и балансировка
НЕ показаны и должны выполняться установщиком.
Дополнительная информация о конфигурации,
оптимизирующей работу теплового насоса,
приведена в главе “Конфигурация”.
C
B
A
d
B
A
d
b
e
c
f f
ii
j
a
g
h
4PRU405267-1B_2016_02.book Page 6 Thursday, March 10, 2016 3:51 PM
