HXY080+125A8V1B
Внутренний агрегат системы VRV IV
4P405267-1B – 2016.02
Инструкция по монтажу иэксплуатации
7
Подогрев полов или соединение теплового насоса
непосредственно соединены с внутренним агрегатом.
Температура в помещении контролируется интерфейсом
пользователя, который используется как комнатный
термостат. Возможные типы установки:
Интерфейс пользователя (стандартное оборудование),
установленный в помещении и используемый как
комнатный термостат.
Интерфейс пользователя (стандартное оборудование),
установленный во внутреннем агрегате и используемый
для управления возле внутреннего
агрегата + интерфейс
пользователя (дополнительное оборудование
EKRUAHT), установленный в помещении и используемый
как комнатный термостат
Преимущества
Экономичность. НЕТ необходимости в дополнительном
внешнем комнатном термостате.
Высочайший уровень комфорта и эффективности.
Функции интеллектуального комнатного термостата
позволяют увеличивать или уменьшать нужную температуру
воды на выходе на основе фактической температуры
в помещении (модуляция). Результаты следующие:
Стабильная температура в помещении, соответствующая
нужной температуре (самый высокий уровень комфорта)
Меньше циклов ВКЛ/ВЫКЛ (ниже уровень шума, выше
комфорт и выше эффективность)
Самая низкая из возможных температура воды на
выходе (более высокая эффективность)
Простота. Нужная температура в помещении легко
устанавливается через интерфейс пользователя:
Для ежедневных потребностей используются значения
предварительной установки и расписания.
Чтобы отойти
от ежедневных потребностей, можно
временно отменить значения предварительной установки
и расписания.

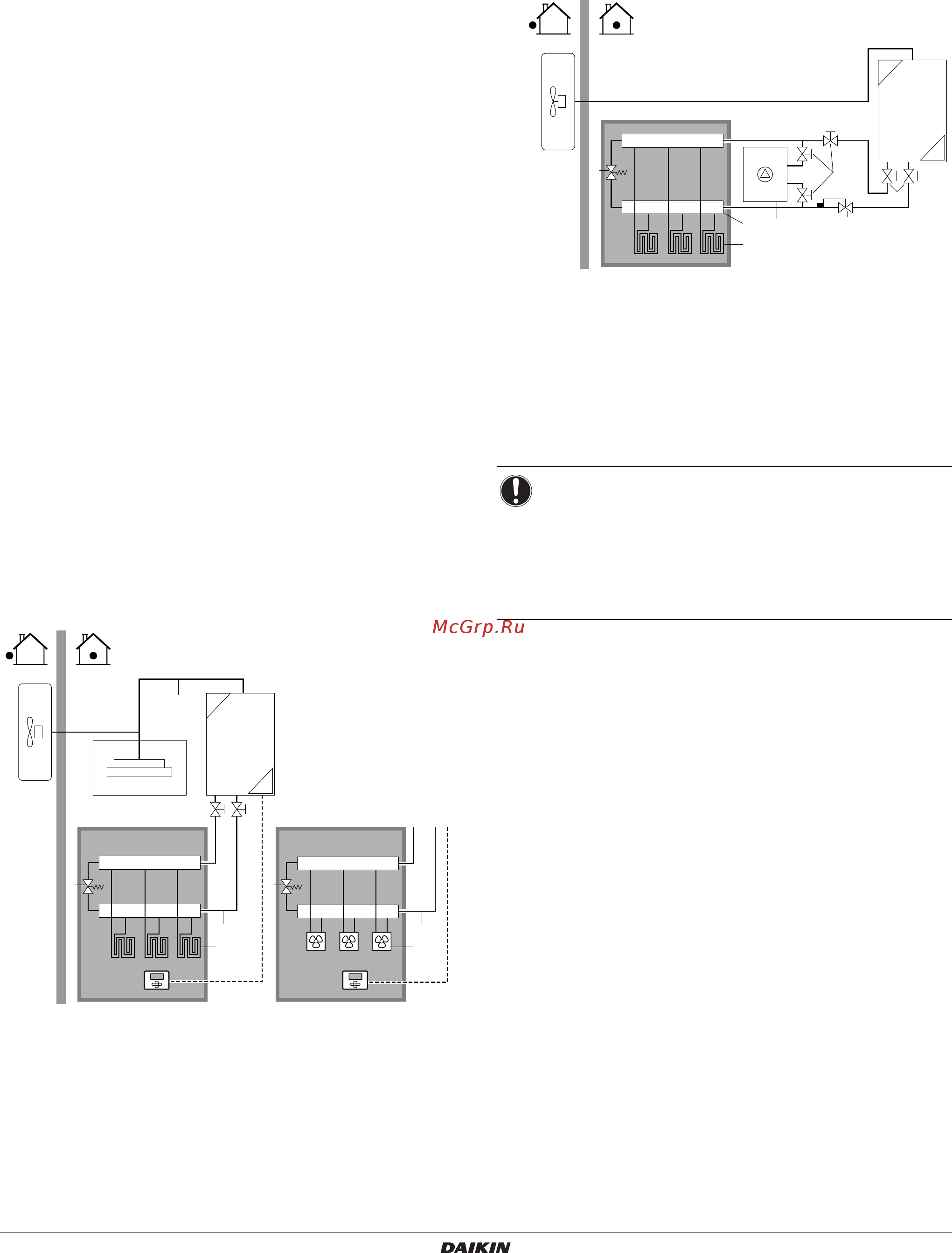

Подогрев полов или конвекторы теплового насоса–
проводной комнатный термостат
Настройка
A Главная зона температуры воды на выходе
B Одно отдельное помещение
C Одно отдельное помещение
a Наружный тепловой насос VRV IV
b
Кассета внутреннего агрегата VRV Direct Expansion (DX)
c HXY(080/125)
d Внешний термостат помещения
e Трубопроводы хладагента
f Трубопроводы воды
g Контур подогрева пола
h Фанкойл
i Обходной клапан (приобретается по месту установки)
Подогрев полов или конвекторы теплового насоса
непосредственно соединены с внутренним агрегатом.
Температура в помещении регулируется наружным
термостатом помещения (для этого необходима печатная
плата по заказу).
5.3. Использование вспомогательного источника
тепла
a Наружный тепловой насос VRV IV
b Контур подогрева полов (приобретается по месту
установки)
c Коллектор (приобретается по месту установки)
d Вспомогательный источник тепла (приобретается
по месту установки)
e Отсечной клапан
f Аквастатный клапан (приобретается по месту
установки)
g Обходной клапан (приобретается по месту установки)
Убедитесь, что температура возвращающейся в тепловой
насос воды не превышает 45°C. Для этого:
Установите нужную температуру воды через контроллер
вспомогательного нагревателя максимум на 45°C.
Установите в потоке воды, возвращающейся в тепловой
насос, аквастатный клапан.
Установите аквастатный клапан на закрытие выше 45°C,
а на открытие ниже 45°C.
Установите обратные клапаны.
Проследите за тем, чтобы в контуре циркуляции воды был
только один расширительный бак. Внутренний агрегат
поставляется с уже смонтированным расширительным баком.
В качестве альтернативы можно рассматривать EKBUH.
Дополнительный комплект нагревателя обеспечивает
повышенную производительность в случае недостаточной
производительности теплового насоса. Подробности см.
в разделе "9. Установка дополнительного комплекта нагревателя
EKBUHAA(6V3/6W1)" на странице 28.
C
B
A
d
B
A
d
b
e
c
f f
ii
a
g
h
ВНИМАНИЕ!
Убедитесь, что вспомогательный водонагреватель
и его положение в системе соответствуют
действующим нормативам.
Компания Daikin НЕ несет ответственности за
некорректные и небезопасные ситуации в системе
вспомогательного нагревателя.
g
a
c
b
d
e
f
e
