1111

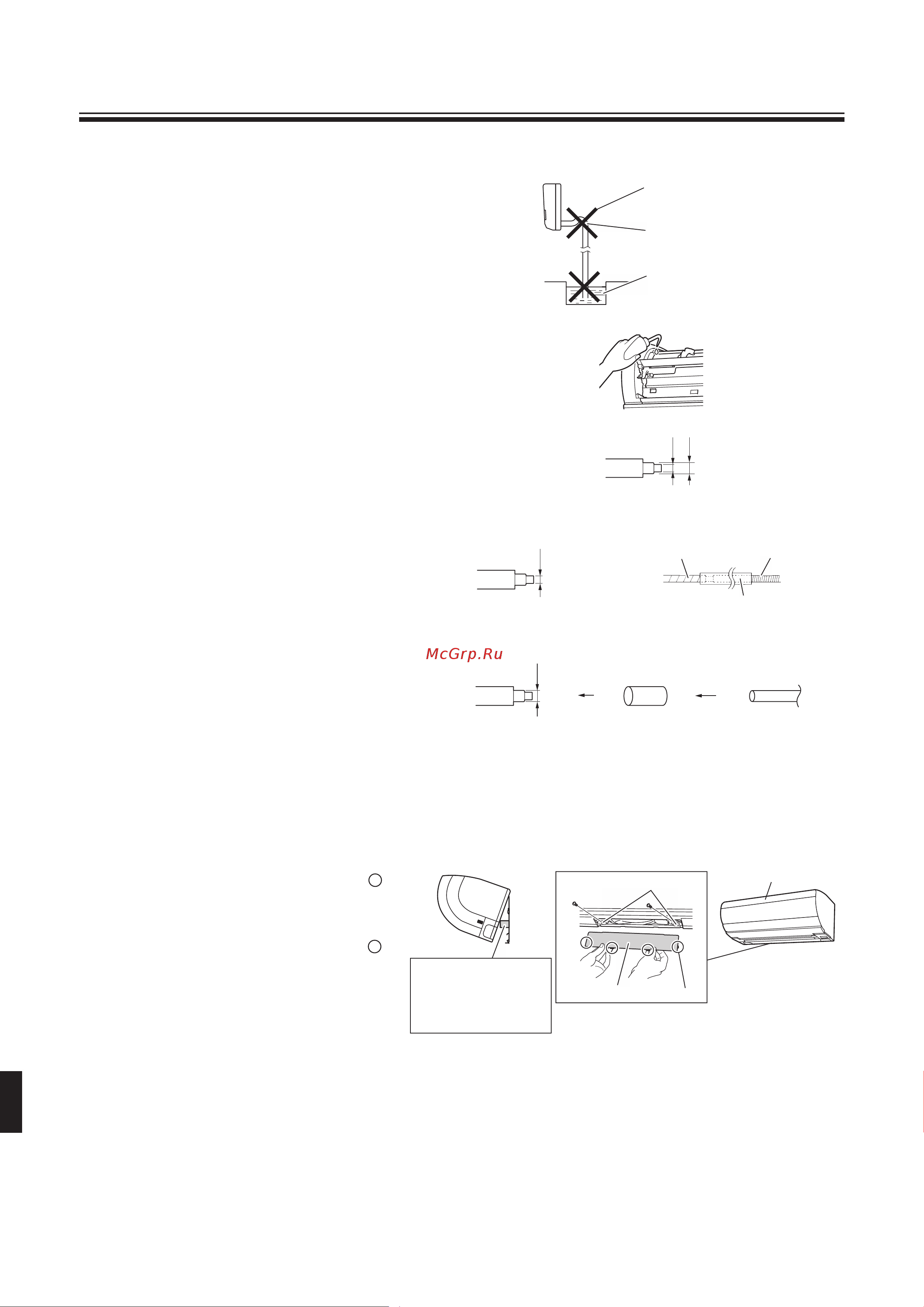

Установка внутреннего блока
7. Дренажный трубопровод
1) Подсоедините дренажный шланг как показано справа.
Дренажный шланг
должен иметь
нисходящий уклон.
Не разрешается
использовать
уловители.
Не кладите конец
шланга в воду.
2) Снимите воздушные фильтры и налейте немного воды
в дренажный поддон, чтобы убедиться, что вода течет
плавно.
3) Если требуется удлинение дренажного шланга или
замоноличенный дренажный трубопровод, используйте
подходящие детали для переднего конца шланга.
ɸ
16
ɸ
18
Рисунок переднего
конца шланга
4) Если нужно удлинить дренажный шланг, используйте
удлинительный шланг внутренним диаметром 16мм.
Необходимо выполнить тепловую изоляцию внутренней
секции удлинительного шланга.
ɸ
16
Дренажный шланг,
поставляемый с внутренним
блоком
Дренажный шланг
внутреннего блока
Удлинительный
дренажный шланг
Теплоизоляционная труба
(приобретается по месту)
внутреннего блока
5) При подсоединении жесткой поливинилхлоридной
трубы (номинальный диаметр 13мм) непосредственно
к дренажному шлангу, прикрепленному к внутреннему
блоку с помощью замоноличенного трубопровода,
используйте в качестве муфты имеющееся в продаже
дренажное гнездо (номинальный диаметр 13мм).
ɸ
18
Имеющееся в
продаже дренажное
гнездо (номинальный
диаметр 13мм)
Имеющаяся в
продаже жесткая
поливинилхлоридная
труба (номинальный
диаметр 13мм)
Дренажный шланг,
поставляемый
с внутренним
блоком
8. Повышение прочности установки
• Для повышения прочности установки
рекомендуется винтами закреплять
внутренний блок на монтажной пластине
A
.
1) Снимите крышку трубы передней решетки
(внизу). (4 язычка)
2) Закрепите внутренний блок с помощью
крепежных винтов внутреннего блока
C
.
3) Прикрепите крышку.
Положения винта
4 язычкаКрышка трубы
Поднимите нижнюю часть внутреннего блока и снимите крышку трубы.
Вставьте позади
внутреннего блока
упаковочный или иной
материал, чтобы он
оставался приподнятым.
Внутренний блок
06_RU_3P338604-1C.indd 11 9/28/2013 11:36:19 AM
