1212

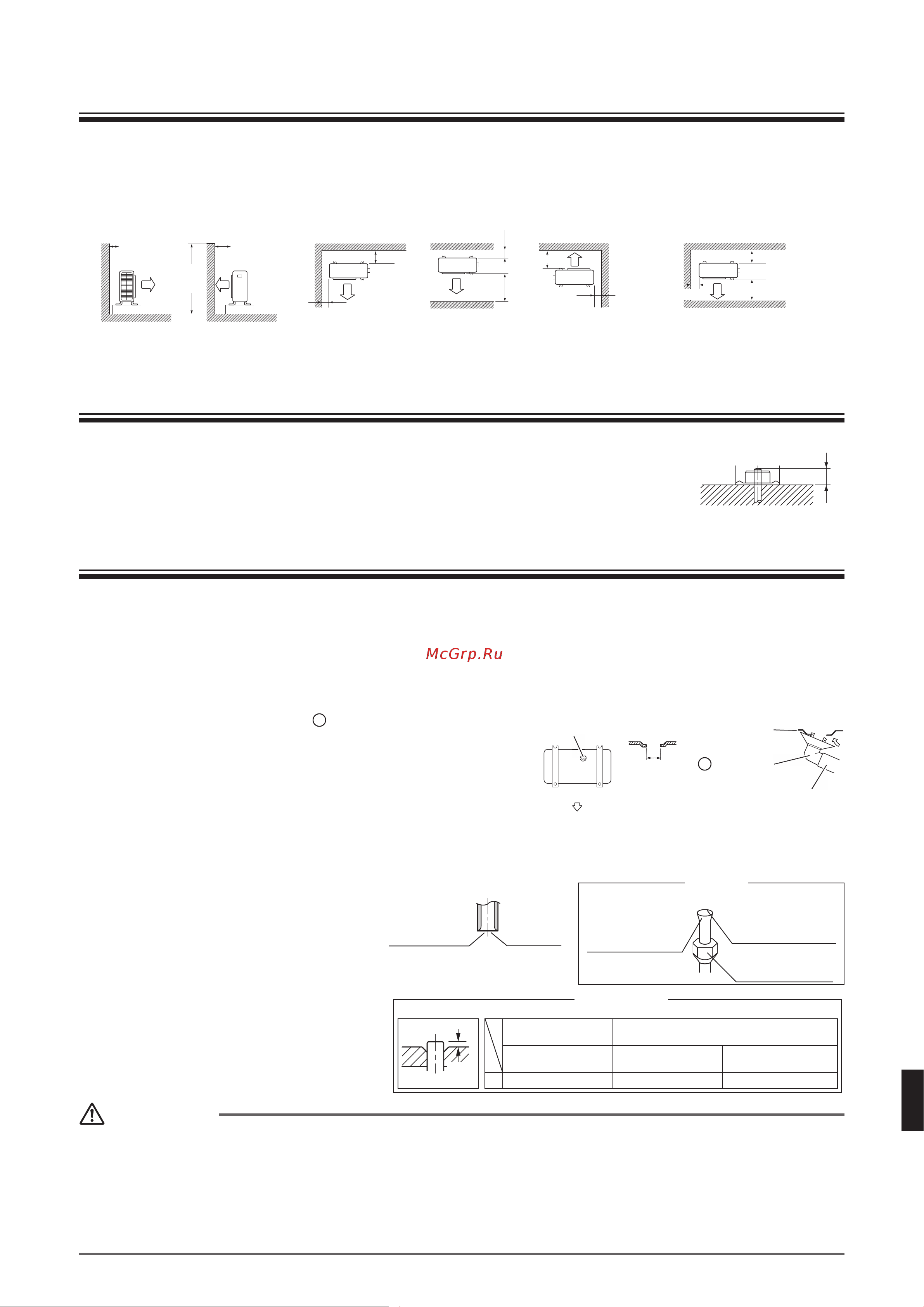

Рекомендации по монтажу наружного блока
• Если на пути потока всасываемого или выпускаемого воздуха наружного блока находится стена или иное препятствие,
выполняйте следующие рекомендации по монтажу.
• Для любой из нижеследующих схем монтажа высота стены на выпускной стороне должна быть не более 1200мм.
Стена с одной стороны
Более 50 Более 100
Направление
движения воздуха
Не
более
1200
Стены с двух сторон
Более 50
Более
100
Более
200
Более 50
Более 50
Более 150
Стены с трех сторон
Более 150
Более 50
Более 300
Вид сбоку Вид сверху Вид сверху
единица: мм
Меры предосторожности при монтаже наружного блока
•
Проверьте прочность и уровень монтажной поверхности, чтобы прибор не вызывал вибрацию или шум во время
работы.
•
Надежно закрепите блок с помощью фундаментных болтов в соответствии с чертежом фундамента.
(Подготовьте 4 комплекта фундаментных болтов M8 или M10, гаек и шайб, которые имеются в продаже).
•
Лучше закручивать фундаментные болты так, чтобы их концы выходили на 20мм из поверхности фундамента
.
20
Монтаж наружного блока
1. Установка наружного блока
1) При монтаже наружного блока см. “Выбор места монтажа” на стр. 5 и “Установочные чертежи внутреннего/
наружного блока” на стр. 6.
2) Если нужен дренажный трубопровод, выполняйте следующие процедуры.
2. Дренажный трубопровод
1) Используйте дренажное гнездо
H
для дренажа.
2) Если дренажное отверстие закрыто монтажным основанием или
поверхностью пола, установите под ножками наружного блока
дополнительные опоры высотой минимум 30мм.
3) В холодных регионах не следует использовать дренажный шланг
с наружным блоком.
(В противном случае дренажная вода может замерзнуть и
ухудшить теплотехнические характеристики.)
Дренажное отверстие
Сторона выпуска воздуха
Отверстие
Φ18
(вид снизу)
Нижний
каркас
H
Дренажное
гнездо
Шланг (имеется в продаже,
внутренний диаметр 16мм)
3. Развальцовка конца трубы
1)
Отрежьте конец трубы с помощью трубореза.
2) Снимите заусенцы. Для этого наклоните
трубу отрезанным концом вниз, чтобы
стружки не попали в трубу.
3) Установите на трубу гайку раструба.
4) Развальцуйте трубу.
5) Проверьте правильность развальцовки.
Снимите
заусенцы
Отрезайте
точно под
прямым углом.
Конец трубы должен быть
равномерно развальцован с
образованием окружности
идеальной формы
.
Внутренняя
поверхность
раструба
должна быть без
дефектов.
Убедитесь, что гайка
раструба установлена.
Проверка
Установите точно в положение, показанное ниже.
A
Развальцовка
Матрица
A 0-0,5MM
Ти п муфты
Раструбное приспособление для
развальцовки R32 или R410A
1,0-1,5MM
Ти п муфты
(жесткое крепление)
1,5-2,0MM
Ти п барашковой гайки
(британского типа)
Обычное раструбное приспособление для развальцовки
ОСТОРОЖНО
• Не используйте минеральное масло на расширяющейся части.
• Минеральное масло не должно попадать в систему, так как это может привести к уменьшению срока службы блоков.
• Нельзя пользоваться трубами, которые уже ранее использовались для монтажа. Используйте только те детали, которые
входят в комплект устройства.
• Не устанавливайте осушитель на блок с R32, чтобы не уменьшить его срок службы.
• Сушильный агент может раствориться и повредить систему.
• Неполная развальцовка может вызвать утечку газообразного хладагента.
06_RU_3P338604-1C.indd 12 9/28/2013 11:36:20 AM
