1818

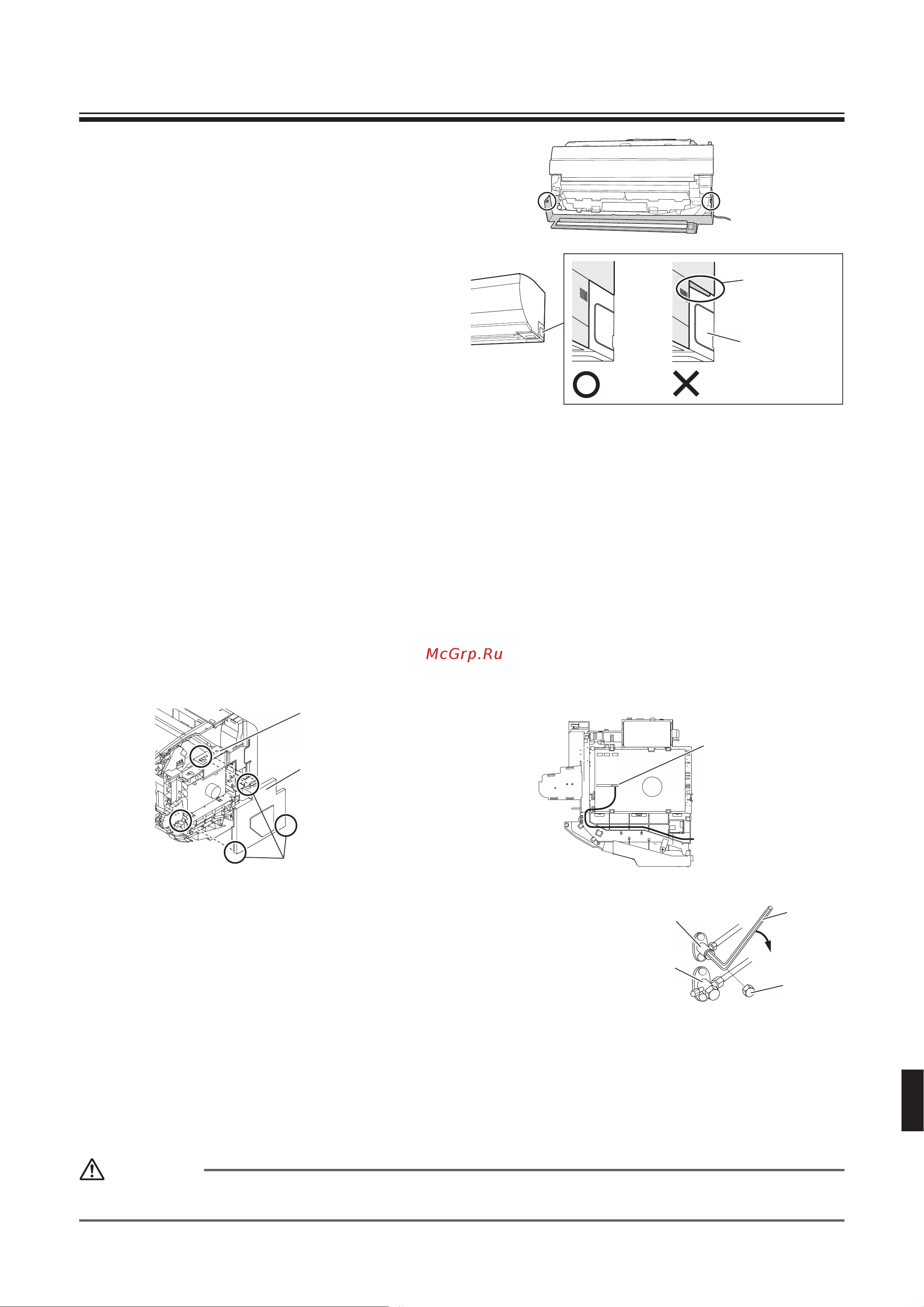

• Метод установки
1) Прикрепите переднюю решетку (внизу).
Убедитесь, что ушки по обеим сторонам надежно
зацеплены. (См. Рис. 8)
2) Прикрепите сервисную крышку и зажмите с
помощью винта.
3) Прикрепите крышку винта.
4) Прикрепите передние решетки (левую и правую) и
затяните монтажные винты (2 — с левой стороны и
3 — с правой стороны).
Передние решетки (правая и левая), вероятно,
нахлестываются на нижнюю переднюю решетку.
При креплении обращайте на это внимание.
(См. Рис. 9)
Рис. 8
Рис. 9
Правильно
Неправильно
Блокировка
передней
решетки (внизу).
Передняя
решетка (внизу)
Как задать разные адреса
• Если в комнате установлены 2 внутренних блока, 2 беспроводных пульта дистанционного управления можно настроить
для разных адресов.
Измените настройку адреса одного или двух блоков.
• Подробные сведения см. в Руководстве по эксплуатации.
Соединение с системой ручного управления
(Проводной пульт дистанционного управления, центральный пульт
дистанционного управления и др.)
1) Снимите переднюю панель, блок стримера и переднюю решетку (справа). (3 винта) (см. стр. 17)
2) Снимите крышку блока электропроводки. (3 язычка)
3) Вставьте соединительный шнур ручного управления в разъем подключения системы ручного управления “S21” (белый).
4) Проведите соединительный шнур ручного управления.
5) Установите крышку блока электропроводки на место. (3 язычка)
6) Установите на место переднюю решетку (справа), блок стримера и переднюю панель.
Блок
электропроводки
Крышка блока
электропроводки
Фиксаторы
Разъем
подключения
системы
ручного
управления
“S21” (белый)
Прокладка соединительного шнура
ручного управления
Операция откачки
Для защиты окружающей среды при перемещении или утилизации блока
нужно выполнить откачку.
1) Снимите колпачок запорного жидкостного и газового клапана.
2) Выполните операцию принудительного охлаждения.
3)
Через 5—10 минут закройте запорный жидкостный клапан торцовым ключом.
4) Через 2—3 минуты закройте запорный газовый клапан и прекратите
операцию принудительного охлаждения.
<Операция принудительного охлаждения>
Использование переключателя “ВКЛ.—ВЫКЛ.” внутреннего блока
Откройте переднюю панель, нажмите на переключатель “ВКЛ.—ВЫКЛ.”
внутреннего блока и удерживайте в течение 5 секунд. (Операция начинается.)
• Операция принудительного охлаждения автоматически остановится
примерно через 15 минут.
Для остановки операции нажмите на переключатель “ВКЛ.—ВЫКЛ” внутреннего блока.
Запорный
газовый клапан
Закрыть
Торцовый
ключ
Запорный
жидкостный
клапан
Колпачок
клапана
После работы установите колпачок
клапана на место.
ВНИМАНИЕ
После закрытия запорного жидкостного клапана, в течение 3 минут закройте запорный газовый клапан и затем выключите
операцию принудительного охлаждения.
06_RU_3P338604-1C.indd 18 9/28/2013 11:36:31 AM
