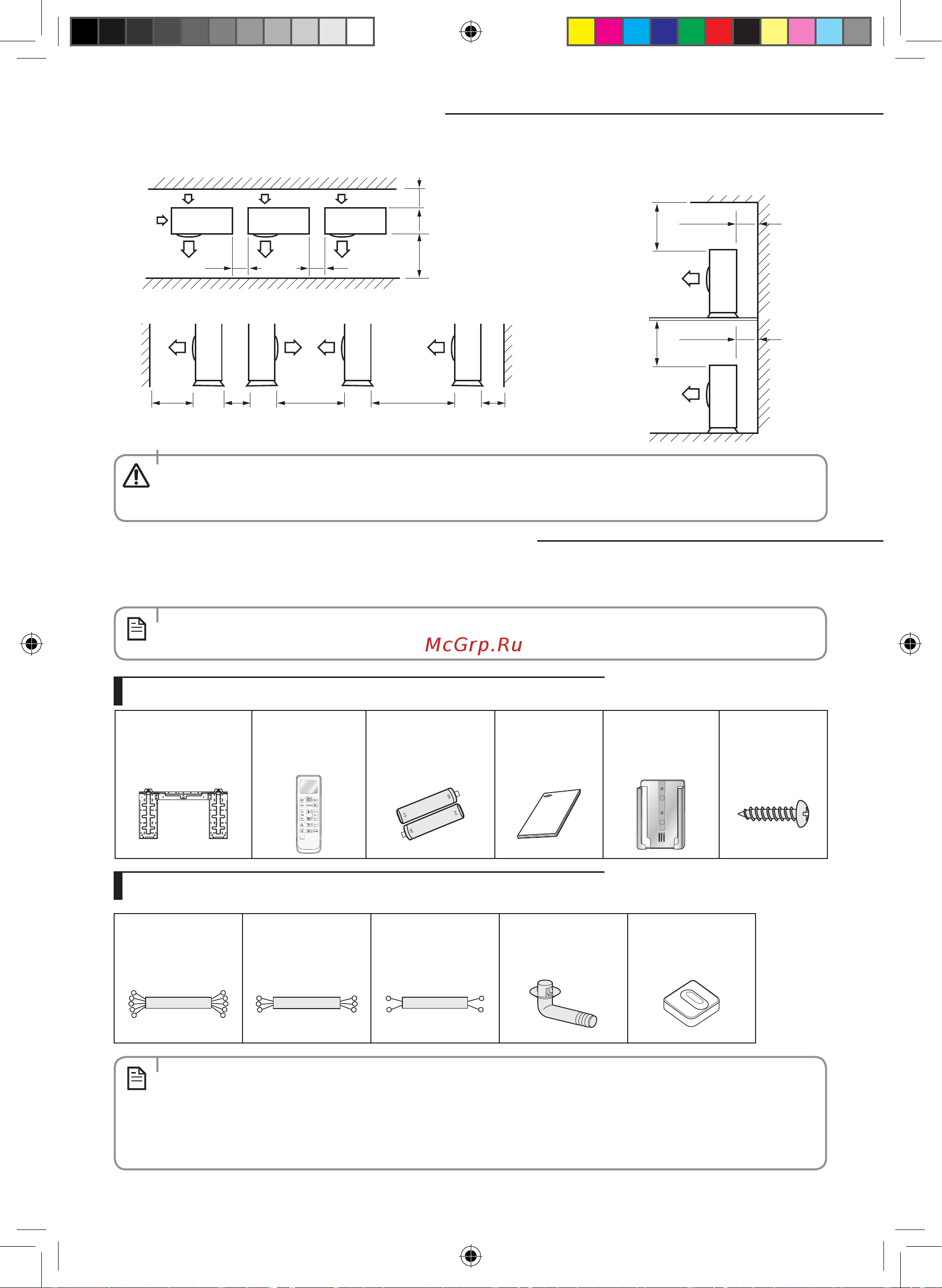

26
Выбор места установки
(Блок : мм)
Если верхняя часть наружных блоков и
выпуски воздуха направлены от стен
Если стены блокируют переднюю и заднюю стороны наружных блоков
Если передняя и задняя стороны наружного направлены к стене
500 или
больше
300 или больше
500 или
больше
300 или больше
300 или
больше
1500 или
больше
600 или больше
600 или
больше
1500 или
больше
600 или
больше
3000 или
больше
200 или
больше
3000 или
больше
Прилагаемые принадлежности
В комплекте с кондиционером поставляются следующие принадлежности:
• Количествоприлагаемыхпринадлежностейуказановскобках.
Принадлежности, вложенные в коробку внутреннего блока
Принадлежности, вложенные в коробку наружного блока
Монтажная пластина
(1)
Пульт
дистанционного
управления (1)
Батарейки для пульта
дистанционного
управления (2)
Руководство
пользователя и
инструкции по
установке (1)
Держатель
дистанционного
управления (1)
Нарезной винт
Ø4 x 16 (2)
• Конусныегайкиприкручиваютсякконцукаждойтрубыиспарителяиливкручиваютсявотверстиядлясервисных
работ.Используйте эти гайки для соединения труб.
• 5(07/09/12)3(2)(18/24)-проводные кабельные секции для сборки поставляются по отдельному заказу.
Если они не поставлены, используйте стандартный кабель.
• Гайкисливногоотверстияирезиновыеподкладкиподножкипоставляются,толькоесликондиционерпоставляется
без трубной сборки, как показано на рисунке ниже.
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
• Еслиустройствомонтируетсявстесненномпространстве,тоономожетиздаватьшумииспытыватьотрицательное
воздействие на работу изделия.
• Установкадолжнаосуществлятьсянатакойвысотеивтакомместе,гдевибрациянебудетсоздаватьникакихпроблем.
ОСТОРОЖНО
5-проводной кабель
с разъемами
(1)
07/09/12
3-проводной кабель
с разъемами
(1)
18/24
2-проводной кабель
с разъемами
(1)
18/24
Сливная пробка (1)
Резиновые
подкладки под
ножки (4)
