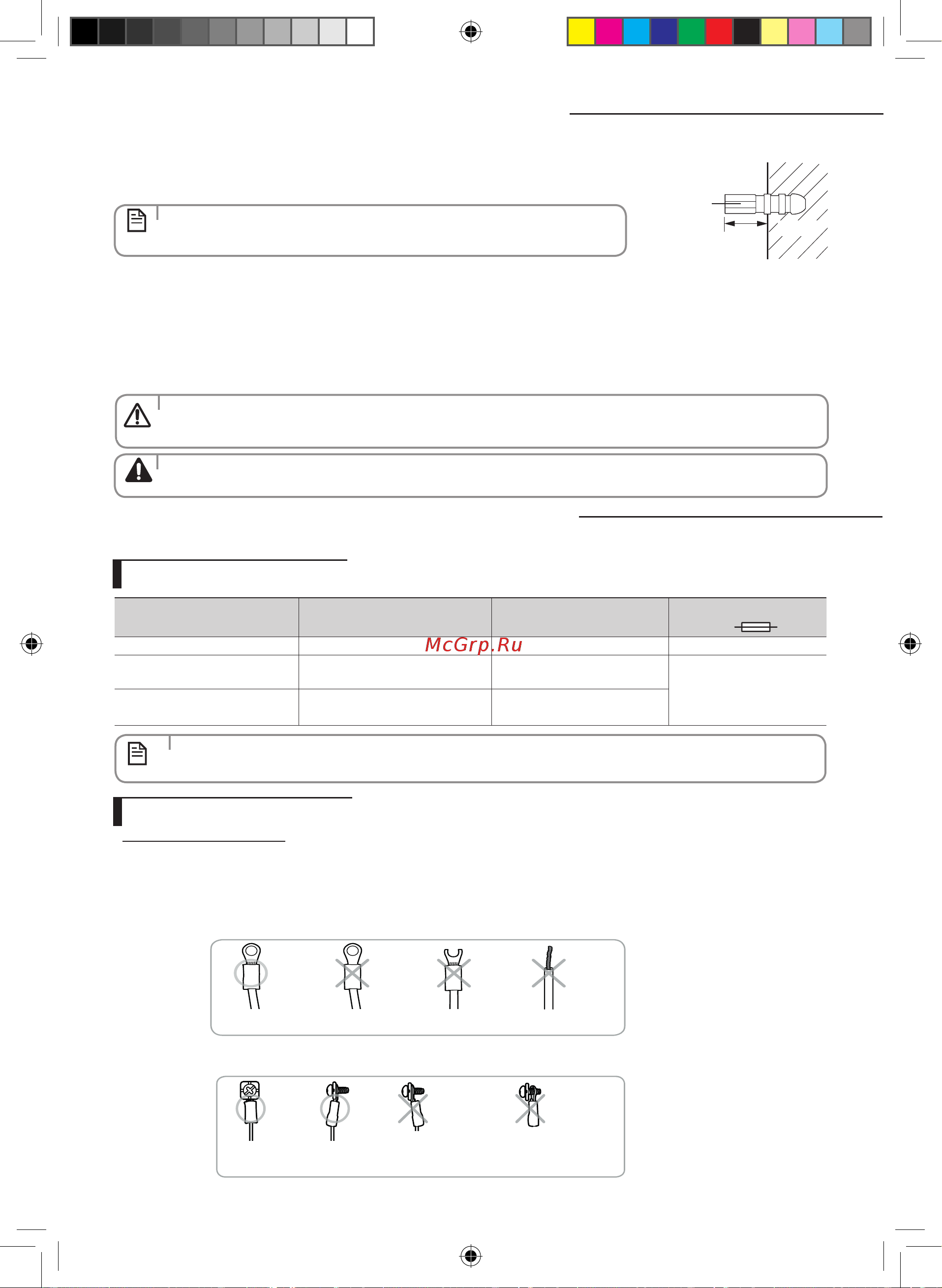

Крепление монтажной пластины
2. Закрепите внутренний блок.
Если вы крепите внутренний блок к стене
(1) Прикрепите монтажую пластину к стене, не забывая о весе внутреннего блока.
Если вы крепите внутренний блок на оконной раме
(1) Определите положение деревянных стоек, которые нужно
прикрепить к оконной раме.
(2) Прикрепите деревянные стойки к оконной раме, учитывая
вес внутреннего блока.
(3) Прикрепите монтажную пластину к деревянным стойкам,
пользуясь винтами-саморезами.
Если вы крепите внутренний блок к гипсокартону
(1) Воспользуйтесь крепежеискателем, чтобы определить
расположение стояков.
(2) Закрепите подвеску пластины на двух стояках.
• Есливыбудетекрепитьэтупластинукбетоннойстенесиспользованием
пробок из пластика, следите за тем, чтобы промежуток между стеной и
пластиной, создаваемый указанной пробкой, был не более 20 мм.
• Есливнужномвамместенетдвухстоекилирасстояниемеждустойкаминеподходитдляподвескипластины,
поищите их в других местах.
• Закрепитемонтажнуюпластину,недопускаяеенаклонавтуилиинуюсторону.
• Убедитесь,чтостенаможетвыдержатьвесизделия.Есливыустановитеизделиевтакомместе,которое
недостаточно прочное, чтобы выдержать вес изделия, то устройство может упасть и привести к травме.
Подсоединение электропроводов
Спецификация проводов
Подсоединение проводов
ПРИМЕЧАНИЕ
• Подключитепитающийпроводкдополнительномувыключателюсети.Есликакой-либопроводневозможно
подсоединить к источнику питания, его следует объединить с каким-либо проводом, контактное отверстие
которого ≥ 3 мм.
ПРИМЕЧАНИЕ
ВНИМАНИЕ
ОСТОРОЖНО
Модель Питающий провод Соединительный провод
Предохранитель
GL
07/09/12
3G, 1,0мм² 5G, 1,0мм² H07RN-F 20A
18
3G, 1,5мм²
2G, 0,75мм² H05RN-F
3G, 1,5мм² H07RN-F
25A
24
3G, 2,5мм²
3G, 2,5мм² H07RN-F
2G, 0,75мм² H05RN-F
Электромонтажные работы
(1) Выполняя электромонтажные работы и заземление, соблюдайте требования «технических стандартов для
электроустановок» и «правил монтажа электропроводок», предусмотренные законом Electricity Enterprises Act.
(2) Затягивайте винты на клеммной колодке усилием до 12кгс.см.
(3) Меры предосторожности, которые необходимо соблюдать при подключении проводов к клеммной колодке
Перед подключением провода убедитесь, что контактная часть наконечника направлена вверх.
Наконечник должен быть плотно затянут винтом.
- Плохой контакт может перегреваться и стать причиной возгорания.
Перевернуто
Наконечник
поврежден.
Наконечник перевернут
обратной стороной по
отношению к клемме.
Либо винт вставлен
неправильно, либо наконечник
плохо затянут винтом.
Провод не обжат
кольцевым контактом.
