27
РУCCKИЙ

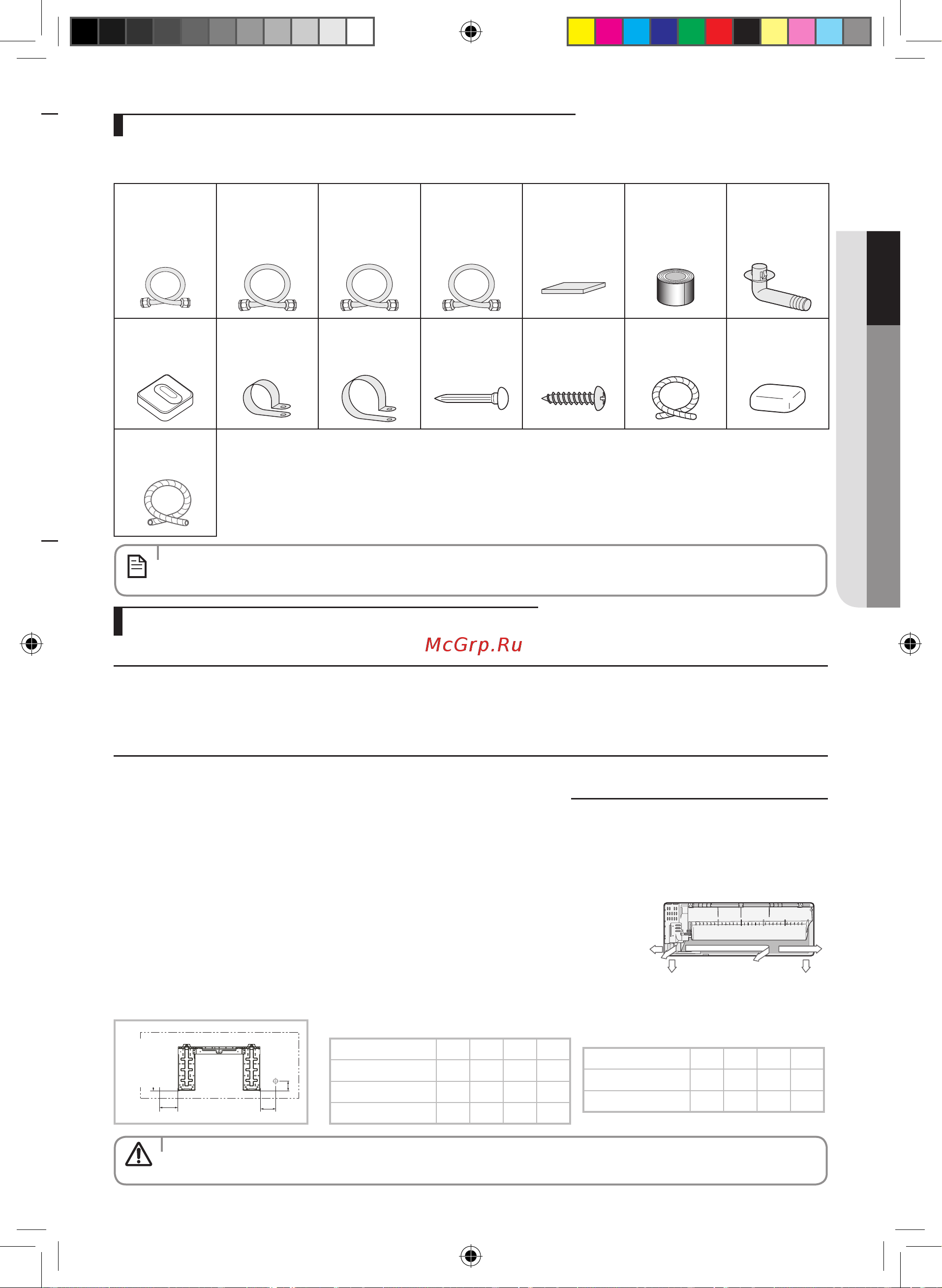

Крепление монтажной пластины
Следующие принадлежности для соединений поставляются по отдельному заказу. Если они не входят в комплект, вы должны
приобрести их до установки кондиционера.
Принадлежности, поставляемые по отдельному заказу
Инструменты, необходимые для монтажных работ
Изолированная
соединительная
трубка,
Ø6,35мм (1)
Изолированная
соединительная
трубка,
Ø9,52
мм (1)
07/09
Изолированная
соединительная
трубка,
Ø12,70
мм (1)
12/18
Изолированная
соединительная
трубка,
Ø15,88
мм (1)
24
Пеноматериал для
изоляции труб
PE T3 (1)
Виниловые ленты (2)
Сливная пробка (1)
Для серии
Резиновые
подкладки под
ножки (4)
Хомуты для труб A
(3)
Хомуты для труб B
(3)
Гвозди для бетона
(6)
Винты- саморезы
М4 х 25 (6)
Сливной шланг,
длина 2м (1)
Замазка 100 г (1)
Пеноматериал для
изоляции труб (1)
• Еслиэтипринадлежностибудутпоставлены,тоонибудутуложенывкоробкуспринадлежностями.
Инструменты общего назначения
•Вакуумныйнасос(Дляпредотвращенияобратноготечения) •Манометрколлектора •Крепежеискатель
•Динамометрическийключ •Труборез •Развёртка •Трубогиб •Спиртовойуровень
•Отвертка •Гаечныйключ •Дрель •Г-образныйключ •Мернаялента
Инструменты для работ по тестированию
•Термометр •Измерительсопротивления •Электроскоп
Выбор направления сливного шланга зависит от того, где вы хотите установить внутренний блок.Поэтому прежде чем крепить
монтажную пластину к стене или к оконной раме, необходимо определить положение отверстия диаметром 65 мм, через
которое будут пропускаться провода, трубки и шланг, соединяющие внутренний блок с наружным.
При установке на стену, трубки и провода могут подводиться:
BA
D
C
D
Направление трубки
1. Определите положение отверстия для трубки
и сливного шланга как показано на рисунке, и
просверлите отверстие внутренним диаметром
65 мм так, чтобы оно слегка наклонялось вниз.
B
A
D
C
Отверстие
для трубки
(Ø65
мм
)
ПРИМЕЧАНИЕ
• Послетого,каквывыберитенаправлениетрубки,просверлитетолькоодноотверстие.
ОСТОРОЖНО
•Справа(A)
•Слева(B)
•Снизу_справа(С)
•Стыльнойстороны_справа
или слева (D)
(Блок : мм )
Модель A B C D
07/09/12
27 120 68 27
18
27 190 68 27
24
34 140 68 34
R22: 07/09/12/18/24TA/D,
07/09/12/18/24UE/D
R410A: 07/09/12/18/24TB,
07/09/12/18/24UF
(Блок : мм )
Модель A B C D
07/09/12
27 120 68 27
18/24
34 140 68 34
