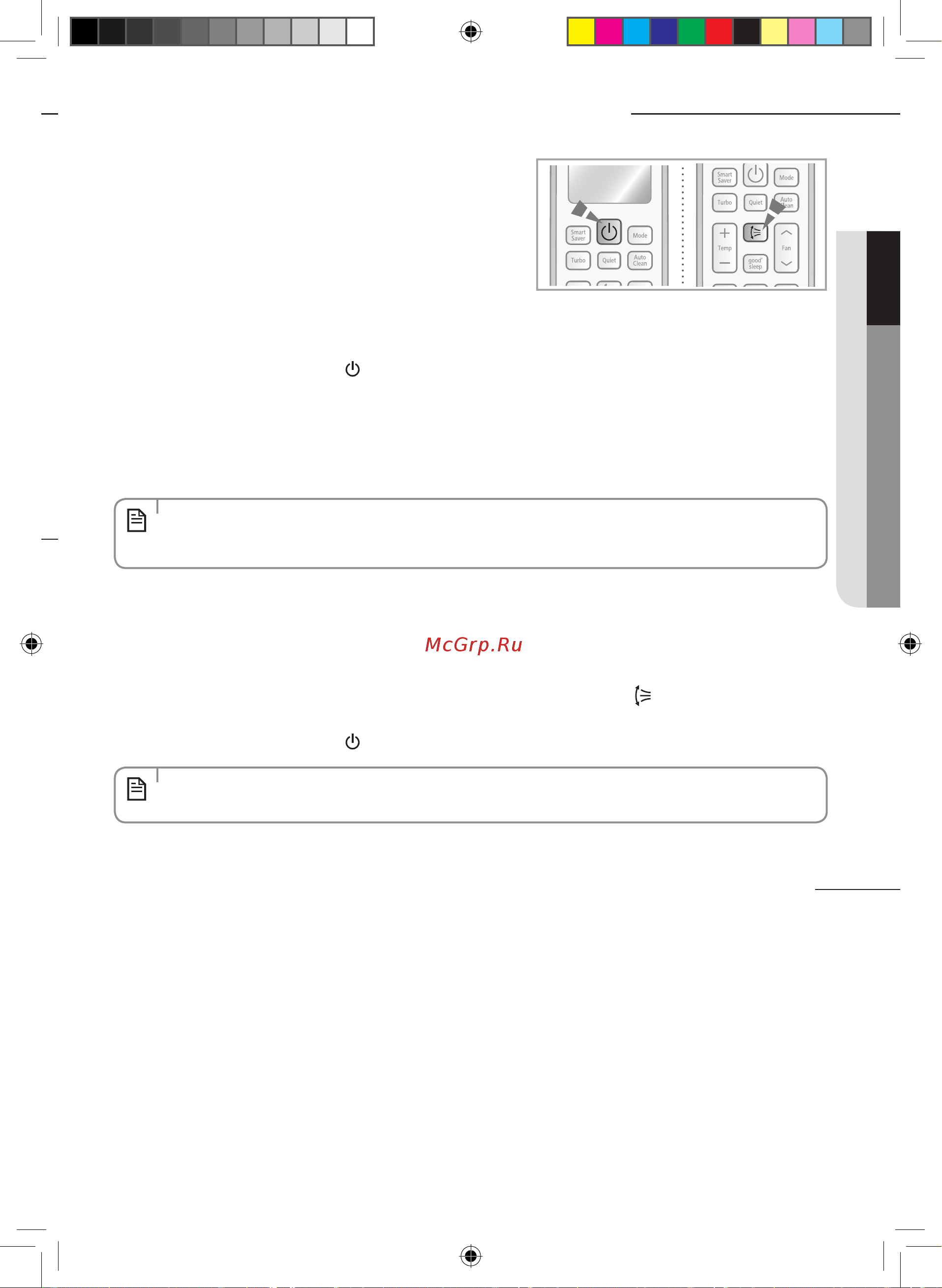

Samsung AQ07TFBX [39/43] Последняя проверка и пробный пуск
![Samsung AQ07TFBX [39/43] Последняя проверка и пробный пуск](/views2/1936161/page39/bg27.png)
39
РУCCKИЙ
Последняя проверка и пробный пуск
Для завершения установки выполните следующие проверки и
испытания, чтобы убедиться, что кондиционер работает правильно.
Проверьте следующее:
•Прочностьместаустановки
•Герметичностьсоединениятрубокпутемпоискаутечкигаза
•Соединениеэлектрическихпроводов
•Термостойкостьизоляциитрубок
•Слив
•Присоединениезаземляющегопроводника
•Правильнуюработу(выполнитеуказанныенижедействия)
1. Нажмите кнопку Power (Питание) и убедитесь в том, что:
Загорелся индикатор на внутреннем блоке.
Открылась направляющая потока воздуха, и вентилятор повысил
скорость работы.
1. Включите кондиционер воздуха и выберите режим Cool (Охлаждение), чтобы запустить компрессор на 3
минуты.
2 . Отпустите крышки вентилей со стороны высокого и низкого давления.
3 . Используйте Г-образный ключ, чтобы закрыть вентиль на стороне высокого давления.
4 . Примерно через 2 минуты закройте вентиль на стороне низкого давления
5 . Остановите работу кондиционера.
6 . Отсоедините трубки.
3. Нажмите кнопку изменения направления воздуха Air swing(Положение жалюзи) и проверьте следующее:
Направляющие, изменяющие направление потока воздуха, работают нормально.
4. Нажмите кнопку Power (Питание) , чтобы остановить эту операцию.
2. Нажмите кнопку Mode (Режим), чтобы выбрать режим Cool (Охлаждение) или Heat (Обогрев)
В режиме Cool (Охлаждение) с помощью кнопки Temp + или - установите температуру на 16°C.
В режиме Heat (Обогрев) с помощью кнопки Temp + или - установите температуру на 30°C.
Режим охлаждения (проверка внутреннего блока) Температура поступающего воздуха. - Температура выходящего
воздуха: от 10°К до 12°К (индикативный показатель ошибки измерения Т)
Режим обогрева (проверка внутреннего блока) Температура выходящего воздуха. - Температура поступающего воздуха:
От 11°К до 14°К (индикативный показатель ошибки измерения Т)
В режиме обогрева двигатель вентилятора, нагнетающего наружный воздух, может оставаться отключенным, чтобы
избежать нагнетания холодного воздуха в кондиционируемое помещение.
Процедура сбора хладагента (в случае демонтажа изделия)
• Примерночерез3~5минутнаружныйблоквключитсявработу,иначнетподаватьпрохладныйилитеплый
воздух.
• Через12минутустойчивойработыпроверьте,какизменилсявоздух,поступающийотвнутреннегоблока.
• Послеуспешногозавершенияустановки,передайтепользователюэтоРуководстводляхранениявудобноми
безопасном месте.
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
