128
Выберите оптимальное место расположения
Место для монтажа внутреннего блока
• Около отверстия для выпуска воздуха не
должно быть никаких препятствий для
распространения воздуха по всему объему
помещения.
• Место должно быть удобным для прокладки
труб и просверливания отверстия в стене.
• Соблюдайте необходимые расстояния от
потолка и стены в соответствии со схемой
монтажа.
• Необходимо обеспечить доступ для удобного
снятия воздушного фильтра.
• Прибор и пульт ДУ должны располагаться не
ближе 1 метра от телевизора,
радиоприемника и т.п.
• Во избежание нежелательных эффектов
держите флуоресцентные лампы как можно
дальше от прибора.
• Впускное отверстие для воздуха должно быть
свободно - не кладите около него никаких
предметов.
• Устанавливайте прибор в такое место,
которое может выдерживать его вес и не
вызовет усиления шума и вибраций при
работе прибора.
Место для монтажа наружного блока
• Устанавливайте прибор в удобном, хорошо
вентилируемом месте.
• Нельзя устанавливать прибор в месте, где
возможна утечка горючего газа.
• Соблюдайте нужное расстояние от стены.
• Расстояние между внутренним и внешним
блоками должно быть 5 метров и может
достигать 15 метров с дополнительным
зарядом хладагента.
• Не устанавливайте наружный блок в грязном
или жирном месте, а также вблизи от выхода
воспламеняющихся газов.
• Не следует устанавливать блок вблизи от
обочины дороги, где существует риск
попадания грязной воды.
• Устанавливайте прибор на жестко
закрепленной опоре, которая не будет
создавать дополнительного шума при работе.
• Устанавливайте прибор в таком месте, где
нет опасности блокирования отверстия для
впуска воздуха.
Модель Макс. Допустимая
длина трубопровода
при отгрузке (м)
Предел длинны
труб (м)
Предел перепада
высот H (м)
Необходимый объем
дополнительного
хладагента (г / м)
7K~24K 5 15 5 20

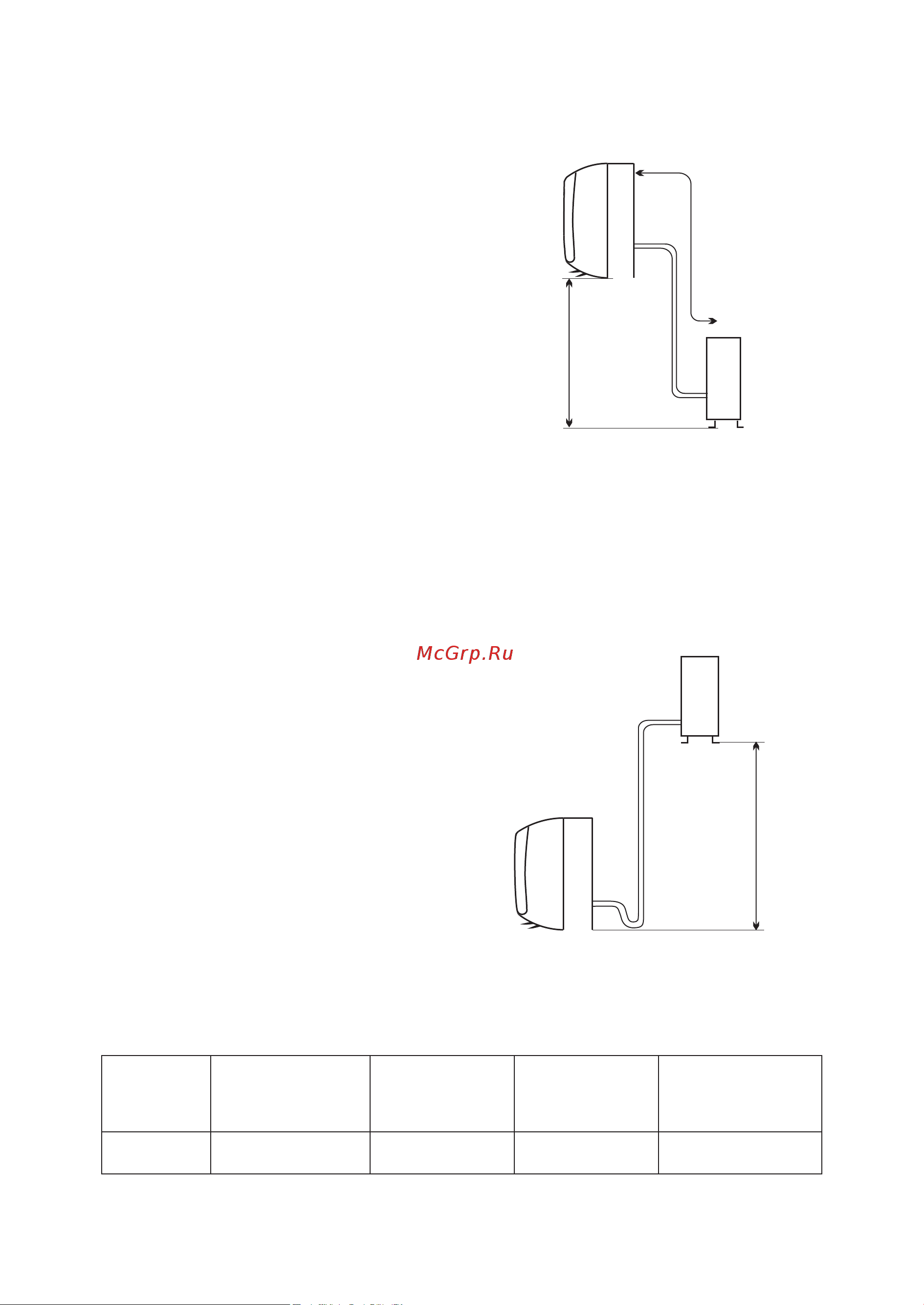

Внутренний блок
Макс. длина
трубы 15 м
Наружный блок
Высота не должна
превышать 5 м
Наружный блок
Макс. длина
трубы 15 м
Внутренний блок
Высота не должна
превышать 5 м
