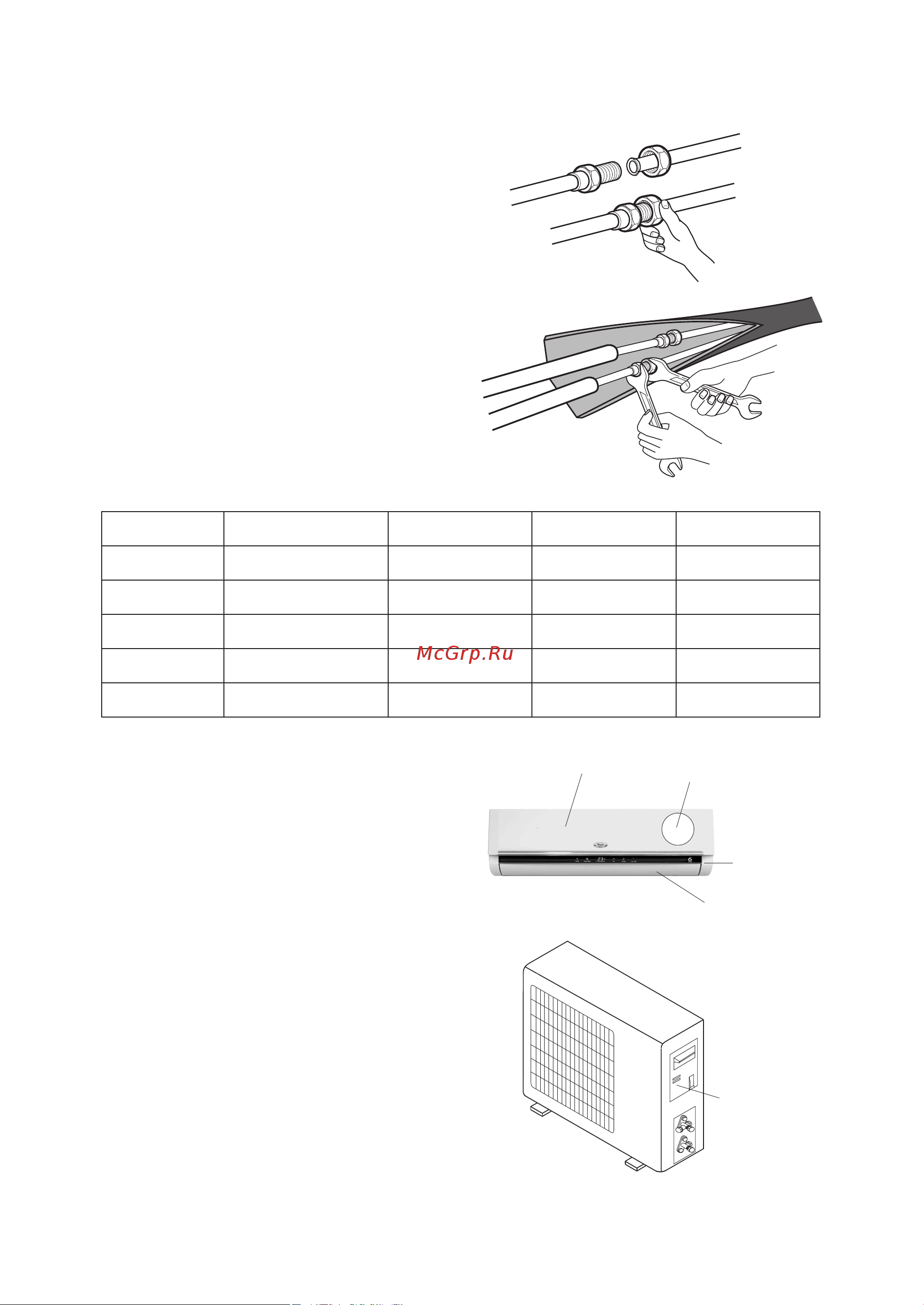

Соединение труб
a. Для соединения труб внутреннего блока
необходимы два гаечных ключа. Обратите
особое внимание на приведенные ниже
допустимые значения крутящего момента
для того, чтобы избежать деформации и
повреждения труб, соединителей и
накидных гаек.
б. Затяните сначала вручную, а затем
воспользуйтесь гаечными ключами.
4. Подсоединение кабеля
• Внутренний блок
Подсоедините кабель питания к
внутреннему блоку. При этом
подсоединяйте по отдельности провода к
клеммам на панели управления в
соответствии со схемой соединения в
наружном блоке.
ПРИМЕЧАНИЕ: (в зависимости от модели)
Для выполнения подключения к клеммам
внутреннего блока необходимо снять корпус.
• Наружный блок
1) Освободив винт, снимите с блока
крышку контактной колодки. Подсоедините
по отдельности провода к клеммам на
панели управления, как указано ниже.
2) Закрепите соединительный кабель на
панели управления с помощью кабельного
зажима.
3) Установите крышку на свое место и
затяните винт.
4) Используйте между источником питания
и блоком выключатель, подходящий для
модели 24 K. Необходимо установить
разъединяющее устройство для отключения всех линий энергоснабжения.
Модель Диаметр труб Крутящий момент Размер гайки Мин. толщина
7,9,12,18K
Жидкая линия (1/4 дюйма)
1.8 кг.м 17mm 0.6mm
24K
Жидкая линия (3/8 дюйма)
3.5 кг.м 22mm 0.6mm
7,9k
Газовая линия (3/8 дюйма)
3.5 кг.м 22mm 0.6mm
12k
Газовая линия (1/2 дюйма)
5.5 кг.м 24mm 0.6mm
18K.24K
Газовая линия (5/8 дюйма)
7.5 кг.м 27mm 0.6mm
Внутренний блок
Наружный блок
Передняя панельpanel
Клемма (внутри)
Корпус
Монтажная
панель
Крышка
контактной
колодки
клеммы
(внутри)
