21
IT
FR
RUS
ENG
3.1 ЭЛЕКТРОННЫЕ УСТРОЙСТВА
“Slim HPS” с автоматическим
включением (без искры зажигания)
обладает электронным пультом
управления и защитой типа FM11 или DTM
12 с внутренним трансформатором и
установленной внутри ящика защиты
приборной панелью. Включение и
выявление пламени контролируется
группой электродов, установленных на
горелке, которые способны гарантировать
безопасность, с периодами
вмешательства для аварийного
выключения (8 секунд) или выключения в
случае отсутствия газа (4 секунды)
(Чертеж 8).
3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПЕРЕЧЕНЬ:
1 Держатель электродов
2 Группа электродов
3 Шнур пускового электрода
4 Шнур электрода обнаружения
2.7 ПОДСТАНЦИЯ RVA 43.222
(опция)
Всеми функциями котла может управлять
подстанция код 8096303, обеспеченная
зондом внешней температуры (SE) и
зондом иммерсии котла (SC) (Чертеж 7).
Подстанция предусматривает добавление
серии последующих соединений под
низким напряжением для подвода зондов
атмосферного состояния (соединения
находятся в упаковке внутри командной
панели).
Ртутный шарик зонда соответствующего
внешнего бойлера (SS), опция код
6277110, должен быть вставлен в кожух
бойлера, а ртутный шарик зонда котла
(SC) в кожух котла.
Для установки зонда внешней
температуры (SE) достаточно следовать
интрукциям, приведенным на упаковке
самого зонда.
Для осуществления электрических
соединений следует обратиться к схеме,
приведенной на Чертеже 6.
ВНИМАНИЕ: Для обеспечения
правильного функционирования
централи следует установить
термостат регулировки котла на
максимум.
2.7.1 Характеристики
и функции
Модель “RVA43” продумана как регулятор
единичных генераторов первой и второй
ступени или как регулятор
последовательного соединения для
управления до шестнадцати котлов.
Экономичность использования:
– Включение или выключение обогрева
с возможной функцией накопления.
– Управление температурой котла с
возможностью стабилизации ее
распределения в помещении.
– Управление прямым обменом тепла
(насосом) для каждого регулятора.
– Функция самопозиционирования
климатического угла, зависящего от
тепловой инерции здания и от
присутствия "бесплатного тепла" (с
компенсацией условий среды).
– Функция оптимизации при включении
и выключении (ускоренная подача
тепла и предварительное
выключение).
– Функция ежедневной экономии,
расчитанной на основе динамичных
особенностей структуры.
– Автоматическое переключение
лето/зима.
Предохранительные функции:
– Регулировка минимальной и
максимальной температуры подачи.
– Дифференцированная защита
антифриз котла, накопление бытовой
горячей воды.
– Защита от перегрева котла.
– Защита против заедания насосов.
– Защита горелки установленным
минимальным периодом включения.
Оперативные функции:
– Упрощенный запуск.
– Все регулировки могут быть
установлены на регуляторе.
– Стандартное недельное
программирование.
– Дисплей и светящиеся подсказки
предоставляют информацию об
установках и о режимах работы.
– Тестирование relais и зондов.
Производство бытовой воды:
– Программирование дневных
расписаний.
– Возможность установки минимальной
температуры подачи горячей бытовой
воды в режиме экономного расхода.
– Возможность подачи команды загрузки
насосу накопления.
– Возможность выбора
первоочередности цикла бытовой воды.
Дополнительные технические
характеристики:
– Просто осуществляемое соединение с
единицей состояния окружающей
среды цифрового типа (QAA70).
2
1

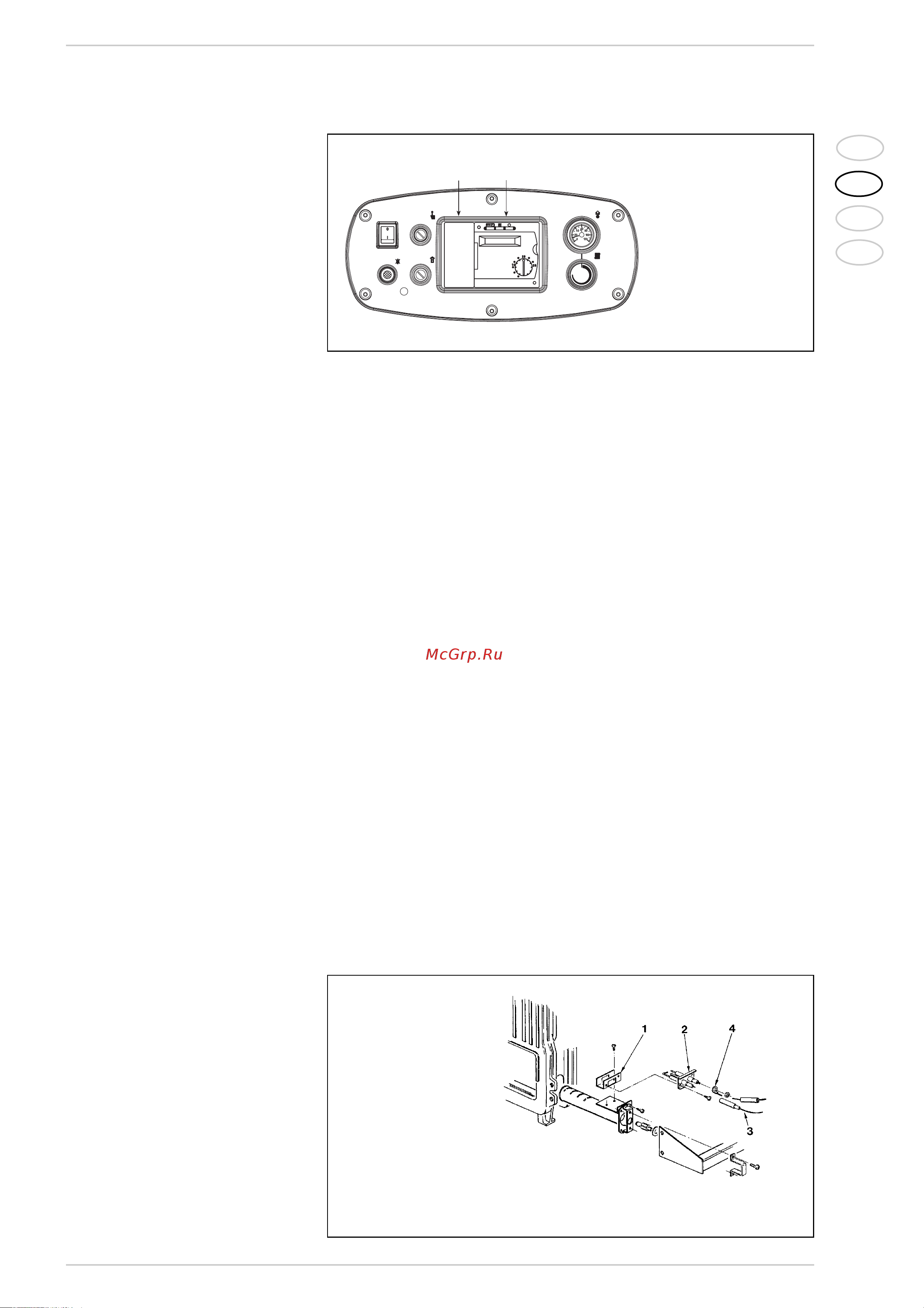

ПЕРЕЧЕНЬ:
1 Пластиковое покрытие
2 Подстанция (опция)
Чертеж 7
Чертеж 8
