Baxi SLIM HPS [7/60] Schema elettrico
![Baxi SLIM HPS [7/60] Schema elettrico](/views2/1936472/page7/bg7.png)
7
IT
RUS
FR
ENG

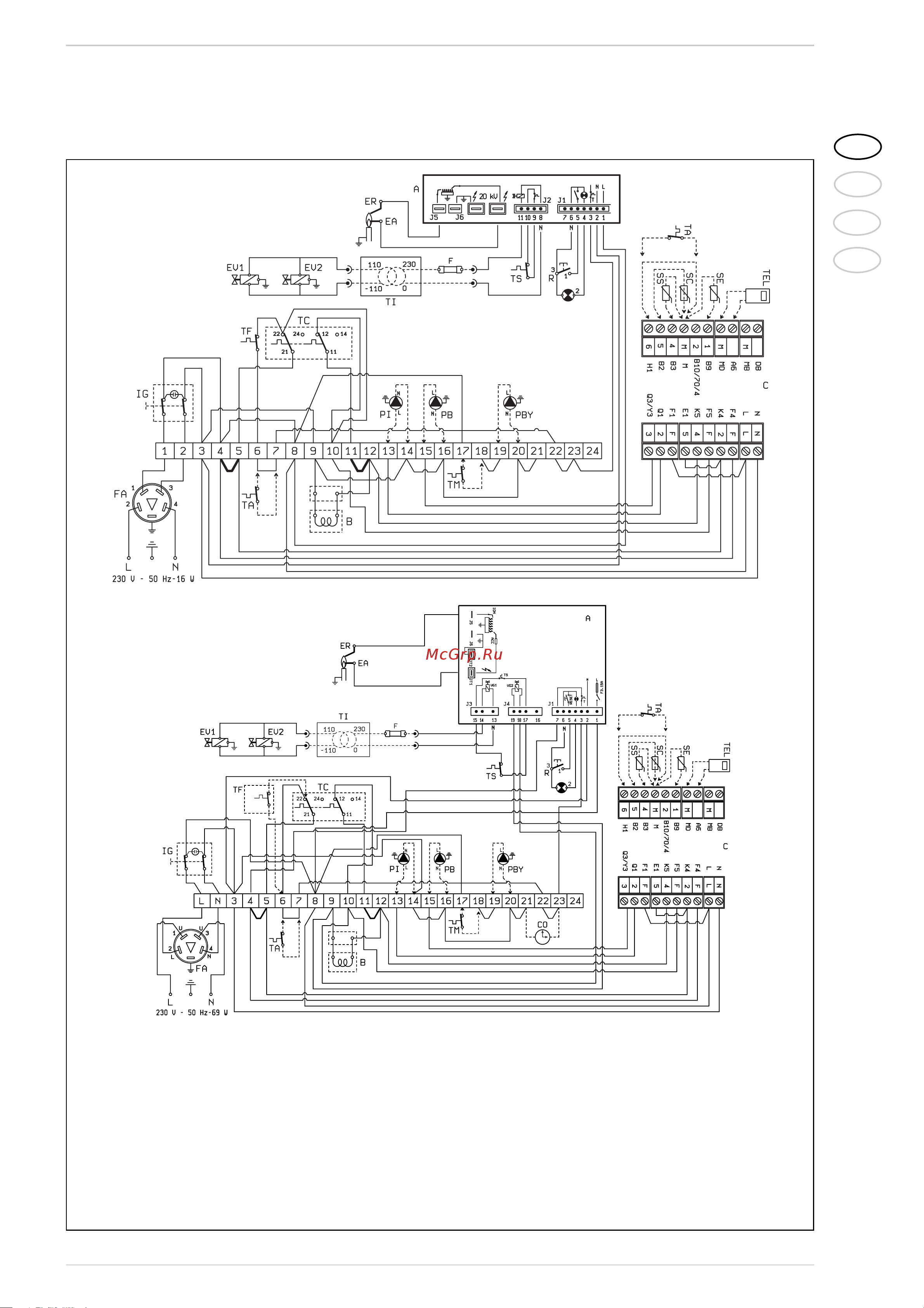

2.6.2 Schema elettrico
vers. “1.80 - 1.99”
vers. “1.110”
CODICI RICAMBI
CONNETTORI:
J1 cod. 6278669
J2 cod. 6278670
CODICI RICAMBI
CONNETTORI:
J1 cod. 6293511
J3 cod. 6293512
J4 cod. 6293510
Fig. 6
LEGENDA
IG Interruttore generale
TC Termostato reg. a gradino
EA Elettrodo accensione
EV2 Bobina valvola gas
EV1 Bobina valvola gas
TA Termostato ambiente
R Sblocco apparecchiatura
B Gruppo bobina
ER Elettrodo rivelazione
TS Termostato sicurezza
A Apparecchiatura
TF Dispositivo sicurezza fumi
FA Filtro antidisturbo
PI Pompa impianto (non di fornitura)
PB Pompa bollitore (non di fornitura)
TEL Unità ambiente QAA70 (optional)
SE Sonda temperatura esterna (optional)
SC Sonda immersione caldaia QAZ21 (optional)
SS Sonda immersione bollitore QAZ21 (optional)
C Connettori centralina RVA 43.222
(nero - rosso - marrone)
F Fusibile (T 200mA)
PBY Pompa di ricircolo
TI Trasformatore d’isolamento
(solo per FR/NL)
TM Termostato di temperatura minima
NOTA:
Quando non si utilizza la centralina per colle-
gare il TA togliere il ponte tra i morsetti 6-7.
Collegando la centralina rimuovere i ponti 4-
5 e 11-12. Effettuare il collegamento delle
pompe (PB-PI) come riporta lo schema solo
nel caso si utilizzi la centralina RVA 43.222.
