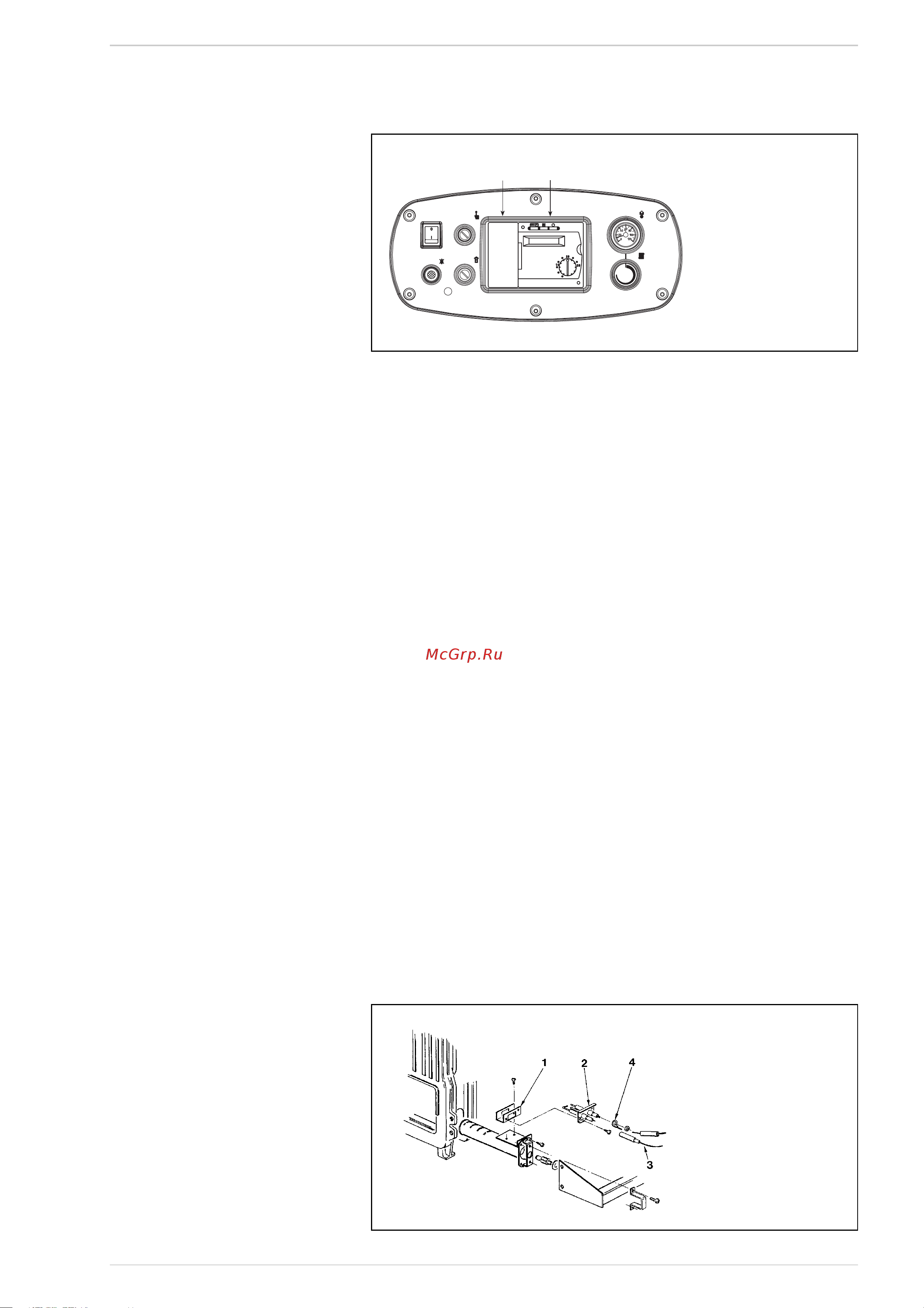

Baxi SLIM HPS [8/60] Caratteristiche

3.1 APPARECCHIATURA

ELETTRONICA

La “Slim HPS” ad accensione automatica

(senza fiamma pilota) dispone di una appa-

recchiatura elettronica di comando e prote-

zione tipo FM 11 o DTM 12, con trasforma-

tore incorporato, posta all’interno della sca-

tola di protezione del pannello strumentato.

L'accensione e rivelazione di fiamma è con-

trollata da un gruppo elettrodi posto sul

bruciatore in grado di garantire la massima

sicurezza, con tempi di intervento per spe-

gnimenti accidentali o mancanza gas,

rispettivamente di 8 e 4 secondi (fig. 8).

3 CARATTERISTICHE

Fig. 8

LEGENDA

1 Supporto elettrodi

2 Gruppo elettrodi

3 Cavo elettrodo accensione

4 Cavo elettrodo rivelazione

2.7 CENTRALINA RVA43.222

(optional)

Tutte le funzioni della caldaia possono esse-

re gestite dalla centralina cod. 8096303,

fornita con sonda temperatura esterna

(SE) e sonda immersione caldaia (SC) (fig.

7). La centralina prevede il collegamento di

una ulteriore serie di connettori a bassa

tensione per il collegamento delle sonde e

dell’unità ambiente (i connettori si trovano

in un sacchetto all’interno del quadro

comandi). Il bulbo della sonda dell’eventuale

bollitore esterno (SS), optional cod.

6277110, deve essere inserito nella guaina

del bollitore e quello della sonda caldaia

(SC) nella guaina di caldaia.

Per il montaggio della sonda temperatura

esterna (SE) seguire le istruzioni riportate

nell’imballo della sonda stessa.

Per effettuare i collegamenti elettrici fare

riferimento allo schema di fig. 6.

ATTENZIONE: Per garantire il corretto

funzionamento della cantrale porre il ter-

mostato di regolazione della caldaia al

massimo.

2.7.1 Caratteristiche e funzioni

“RVA43” è realizzato come regolatore di

singola caldaia mono e bi-stadio o come

regolatore di cascata per gestire fino a

sedici caldaie.

Economia di esercizio

–

Abilitazione o non della produzione calore

in presenza di integrazione con accumulo.

– Gestione climatica della temperatura di

caldaia con possibilità di compensazione

ambiente.

– Gestione di un circuito di riscaldamento

diretto (con pompa) per ogni regolatore.

– Funzione di autoadattamento della curva

climatica in base all’inerzia termica dell’e-

dificio ed alla presenza di “calore gratui-

to” (con compensazione ambiente).

– Funzione di ottimizzazione all’accensione

ed allo spegnimento (riscaldamento

accellerato e prespegnimento).

– Funzione di economia giornaliera calcola-

to sulla base delle caratteristiche dinami-

che delle strutture.

–

Commutazione estate/inverno automatica

Funzioni di protezione

– Temperatura minima e massima di man-

data tarabili.

– Protezione antigelo differenziata di cal-

daia, accumulo acqua calda sanitaria ed

impianto.

– Protezione al surriscaldamento della cal-

daia.

– Protezione antigrippaggio delle pompe.

– Protezione del bruciatore con tempo

minimo di funzionamento.

Funzioni operative

– Messa in funzione semplificata.

– Tutte le tarature sono effettuabili sul

regolatore.

– Standard per la programmazione setti-

manale.

– Tutte le tarature e regimi di funziona-

mento riscontrabili tramite display e leds

luminosi.

– Test dei relais e delle sonde.

Produzione acqua sanitaria

– Programmazione orari giornalieri.

– Possibilità di impostare la temperatura

minima di consegna acqua calda sanita-

ria per il periodo di riduzione.

– Possibilità comando pompa di carico

accumulo.

–

Priorità del circuito sanitario selezionabile.

Altre caratteristiche tecniche

– Facile connessione con un’unità ambien-

te di tipo digitale (QAA70).

Fig. 7

LEGENDA

1 Copriforo in plastica

2 Centralina (optional)

Baxi SLIM HPS [8/60] Caratteristiche
