fine di evitare la formazione di contro-
pressioni, che impediscano il libero sca-
rico nell’atmosfera dei prodotti della
combustione. è necessario quindi che
vengano rispettate le altezze minime
indicate in fig. 4;
– essere priva di mezzi meccanici di aspi-
razione posti alla sommità del condotto;
– in un camino che passa entro od è
addossato a locali abitati non deve esi-
stere alcuna sovrappressione.
2.5.1 Dimensionamento
canna fumaria
Il corretto dimensionamento della canna
fumaria è condizione essenziale per il buon
funzionamento della caldaia.
Per calcolare la sezione utile della canna
fumaria è necessario fare riferimento alla
norma UNI 9615-90.
I fattori principali da considerare per il cal-
colo della sezione sono: la portata termica
della caldaia, il tipo di combustibile, il valore
in percentuale di CO2, la portata in massa
dei fumi al carico nominale, la temperatura
fumi, la rugosità della parete interna, l’effet-
to della gravità sulla pressione di tiraggio
che dovrà tenere conto della temperatura
esterna e dell’altitudine.
2.6 ALLACCIAMENTO
ELETTRICO
La caldaia è fornita con cavo elettrico di ali-
mentazione. L’alimentazione dovrà essere
effettuata con tensione monofase 230V -
50Hz attraverso un interruttore generale
protetto da fusibili con distanza tra i contat-
ti di almeno 3 mm. Il termostato ambiente
da utilizzare deve essere solamente di clas-
se II in conformità alla norma EN 60730.1
(contatto elettrico pulito).
NOTA:
L’apparecchio deve essere collegato a un
efficace impianto di messa a terra. La
BAXI declina qualsiasi responsabilità per
danni a persone o cose derivanti dalla
mancata messa a terra della caldaia.
Prima di effettuare qualsiasi operazione
sul quadro elettrico disinserire l’alimenta-
zione elettrica.
2.6.1 Collegamento elettrico
RVA43.222 (optional)
Nel circuito elettrico è prevista una serie di
connettori per l’installazione di una centrali-
na optional, contrassegnati da diversi colo-
ri: nero, rosso e marrone (fig. 5).
I connettori sono polarizzati cosicchè non è
possibile invertirne l’ordine.
Per installare la centralina è necessario
collegare tali connettori e rimuovere dalla
morsettiera i ponti 4-5 e 11-12 (contrasse-
gnati in grassetto nello schema di fig. 6).
La centralina consente inoltre l’utilizzo di
sonde e unità ambiente i cui connettori,
polarizzati e colorati, si trovano in un sac-
chetto all’interno del quadro comandi.

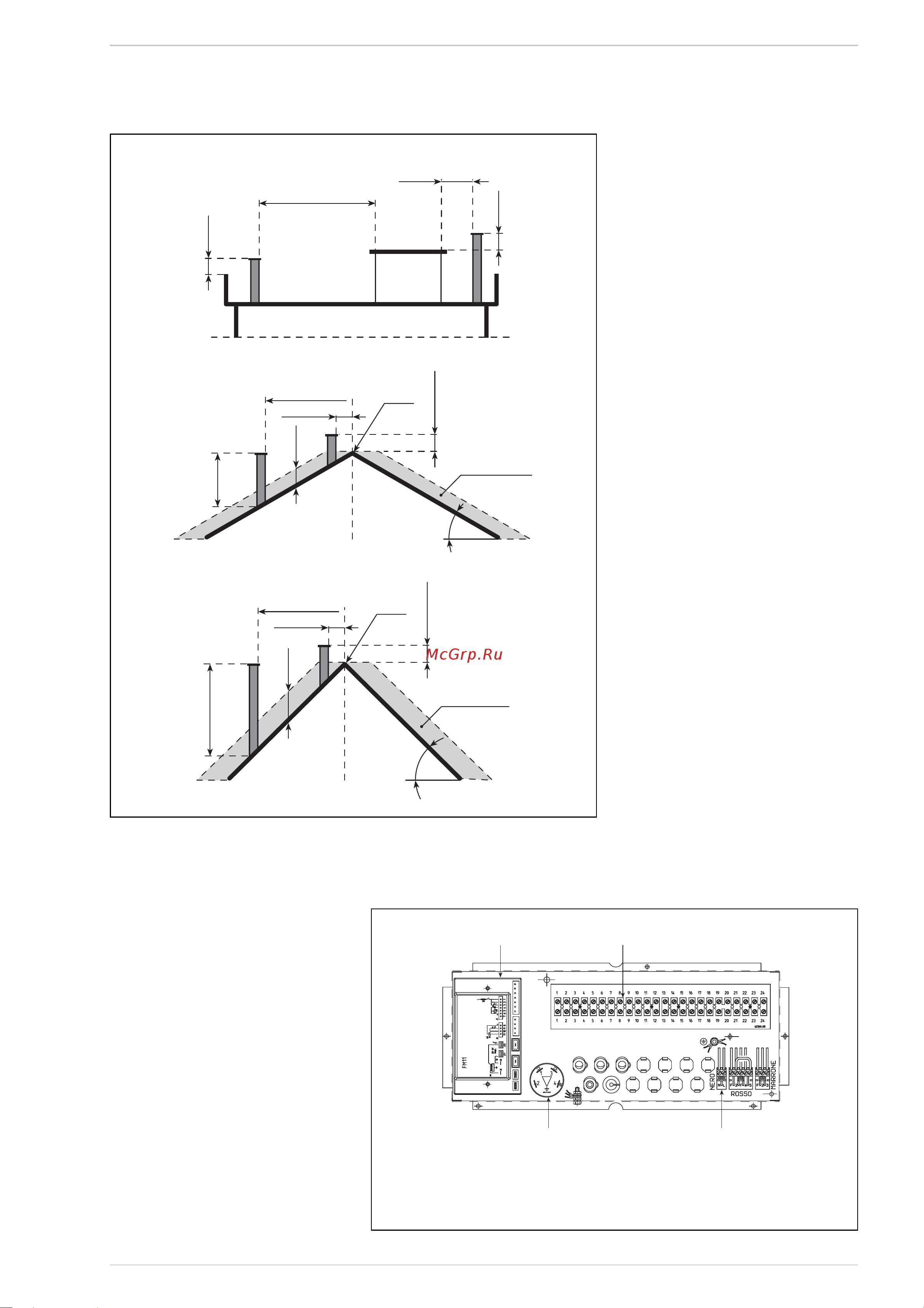

6
Tetto piano
0,50 m
0,50 m
Volume
tecnico
> 5 m
≤ 5 m
Colmo
> 1,50 m
≤ 1,50 m
Zona di reflusso
1,50 m
2 m min.
0,50 m
oltre il colmo
45°
Tetto a 45°
Colmo
> 1,30 m
≤ 1,30 m
Zona di reflusso
0,80 m
1,20 m min.
0,50 m
oltre il colmo
30°
Tetto a 30 °
Fig. 4
1
3 4
2
Fig. 5
LEGENDA
1 Filtro antidisturbo
2 Connettori centralina
(nero/rosso/marrone)
3 Apparecchiatura
4 Morsettiera
