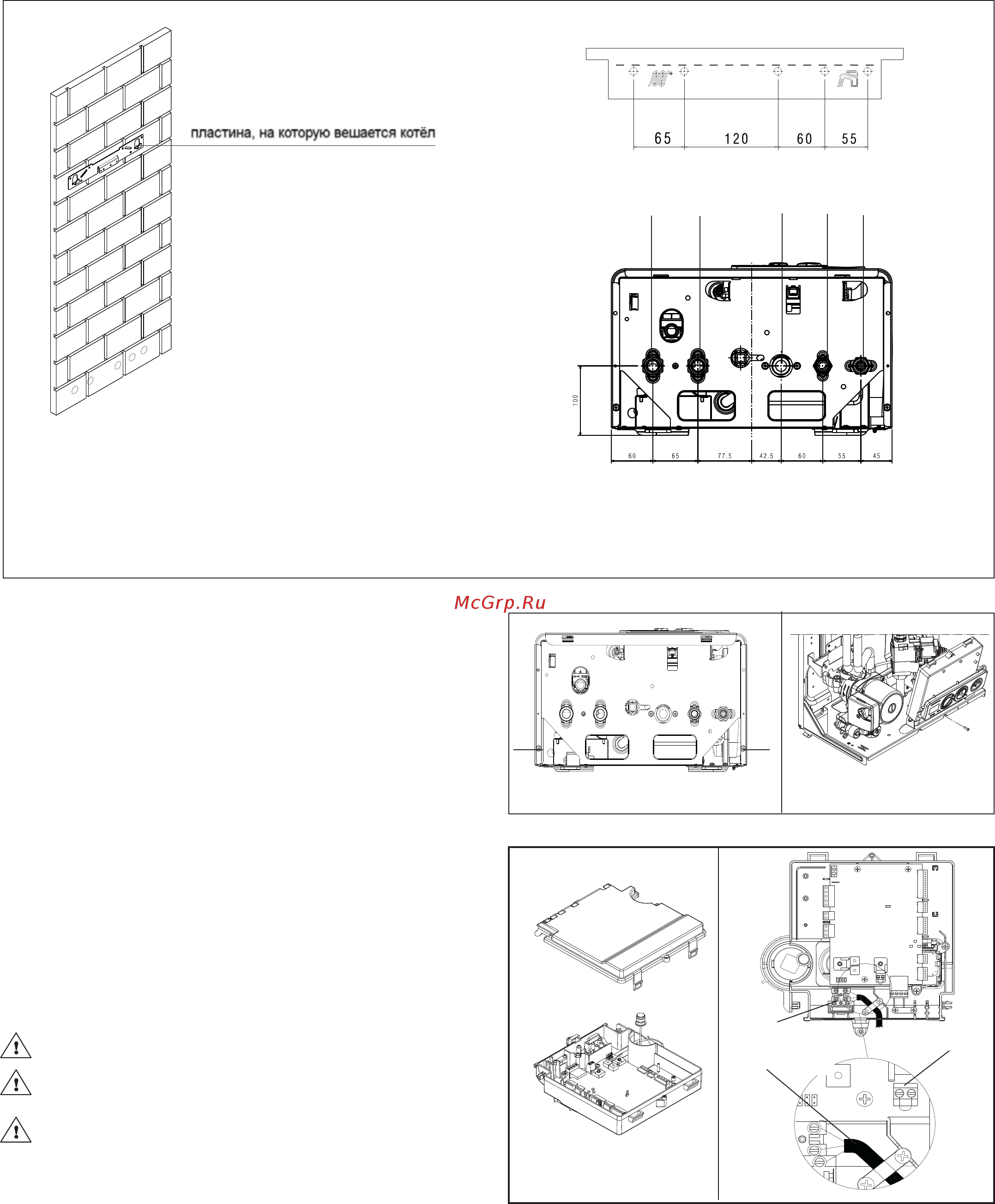

12
3.3 Электрическое подключение
Соединение с сетью электропитания должно осуществляться
через отдельный автоматический выключатель с зазором
контактов не менее 3 мм.
Для питания котла используется переменный ток напряжением
230В 50Гц. Потребляемая электрическая мощность котла
составляет:
- 115 Вт
Чтобы открыть доступ к клеммной колодке, выполните
следующую последовательность действий:
− Переведите главный выключатель в положение «выключено»
− Отвинтите
винты «А», которые держат облицовку (рис. 3.3)
− Откиньте основание облицовки вперед и вверх, чтобы
отсоединить её от рамы котла
− Отвинтите винт крепления панели приборов «В» (рис. 3.4)
− Поверните панель приборов на себя
− Снимите крышку, которая закрывает клеммную колодку (рис.
3.5)
− Проденьте кабель питания и термостата температуры в
помещении, которые
вы хотите подключить (рис. 3.5а)
Комнатный термостат необходимо подключить, как показано
на схеме, изображённой на стр. 7.
Термостат температуры в помещении имеет вход
безопасного низкого напряжения (24 В постоянный ток).
Провод заземления должен быть на пару сантиметров
длиннее других.
Запрещается использовать в качестве заземления
электроприборов трубопроводы газа и/или воды.
Производитель не может нести ответственность за вероятный
ущерб, который может быть вызван отсутствием заземления
котла.
Если вам необходимо заменить провод электропитания,
используйте провод типа HAR H05V2V2-F, 3 х 0,75 мм2,
максимальный внешний диаметр 7 мм.
рис. 3.3
A
A
Питание
T.A.
Плавкий
предохранитель
рис. 3.5a
рис. 3.4
рис 3.5
Рис. 3.2
R M G AC AF
Рис. 3.2a
R M G AC AF
B
R - отопление обратная 3/4” M
M - отопление прямая 3/4” M
G - газ 3/4” M
AC - горячая вода 1/2” M
AF - холодная вода 1/2” M
F
