Beretta CIAO 16 C S I [21/32] Характерные неисправности и методы их устранения режимы работы и аварийные сообщения
![Beretta CIAO 16 C S I [21/32] Характерные неисправности и методы их устранения режимы работы и аварийные сообщения](/views2/1655791/page21/bg15.png)

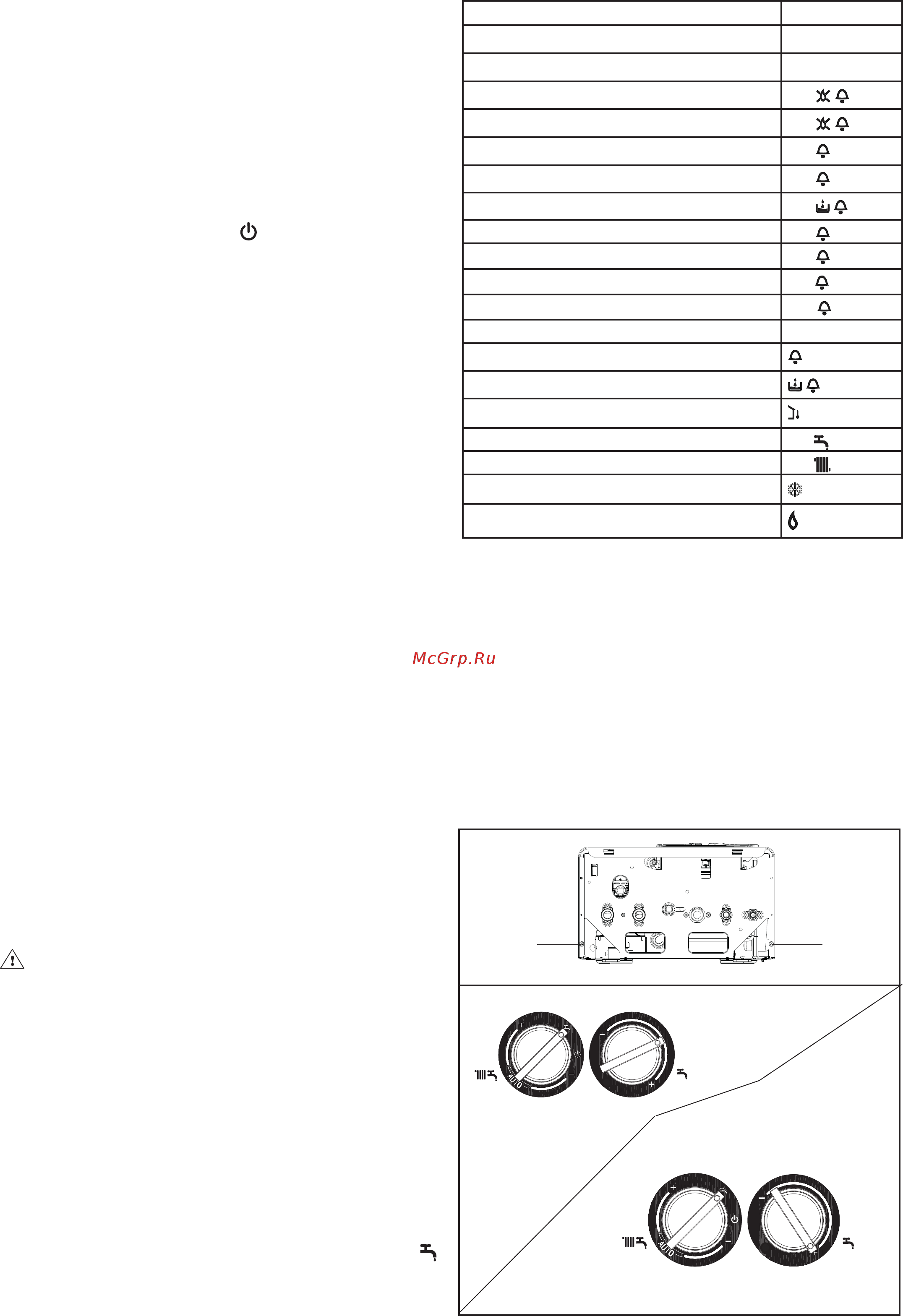

21
рис. 4.1
A
A
Рис. 4.2
Рис. 4.3
4.5 Регулировка
Первичная регулировка котла осуществляется на заводе.
Сервисный специалист при первом пуске котла должен
проверит правильность заводских настроек. Если возникнет
необходимость снова выполнить регулировку, например,
после проведения внепланового технического обслуживания,
после замены газового клапана или же после перехода с
метана на сжиженный нефтяной газ, выполните следующую
последовательность действий:
Регулировку максимальной мощности необходимо
выполнять строго в указанном порядке. Эту операцию
должны выполнять только квалифицированные
обученные и допущенные к работе с данным
оборудованием специалисты.
− Отвинтите крепежные винты А (рис. 4.1) и снимите облицовку
− Приблизительно на два оборота открутите винт на штуцере
для измерения давления, расположенном после газового
клапана и присоедините
к нему манометр
− Отсоедините компенсационный штуцер, соединенный с
воздухозаборной камерой.
4.5.1 Регулировка максимальной и минимальной
мощности для контура ГВС
− Полностью откройте кран горячей воды.
На панели управления:
− установите переключатель режимов работы на символ “
”
(рис. 4.2)
− установите регулятор температуры в контуре ГВС (рис. 4.3) в
максимальное положение.
Разблокировка котла
Чтобы возобновить работу котла переведите переключатель
режимов работы в положение “
” (рис. 3.10а), подождите
5-6 секунд, затем снова переведите его в нужное положение.
После этого котел запуститься автоматически.
Замечание. Если не удаётся возобновить нормальную работу
котла, вызовите сервисного специалиста.
4.4 Характерные неисправности и методы
их устранения. Режимы работы и
аварийные сообщения.
Различные режимы работы котла и неисправности
отображаются на ЖК-дисплее следующими символами.
состояние котла ЖК-дисплей
Режим ожидания -
выключен выключен
блокировка по отсутствию пламени
A01
блокировка по неисправности платы управления
A01
блокировка по предельному термостату
A02
блокировка по прессостату дымоудаления
A03
блокировка по гидравлическому прессостату
A04
Неисправность датчика NTC ГВС A06
Неисправность датчика NTC отопления
A07
Симуляция пламени
A11
Электронная настройка мин. и макс. мощности
ADJ
Ожидание розжига 88
°C
мигает
Отключение по прессостату дымоудаления
мигает
Отключение по гидравлическому прессостату
мигает
Наличие датчика уличной температуры
Запрос на работу контура ГВС 60
°C
Запрос на работу контура отопления 80
°C
Запрос на работу системы антизамерзания
Наличие пламени
