4 Betjening af kedlen

4.1 Oversigt over betjeningselementerne

Tag fat i udsparingen, og hæv blænddækslet lidt over

frontklappen for at åbne frontklappen. Frontklappen

åbner sig derefter automatisk i nedadgående retning,

og betjeningspanelet er nu tilgængeligt.

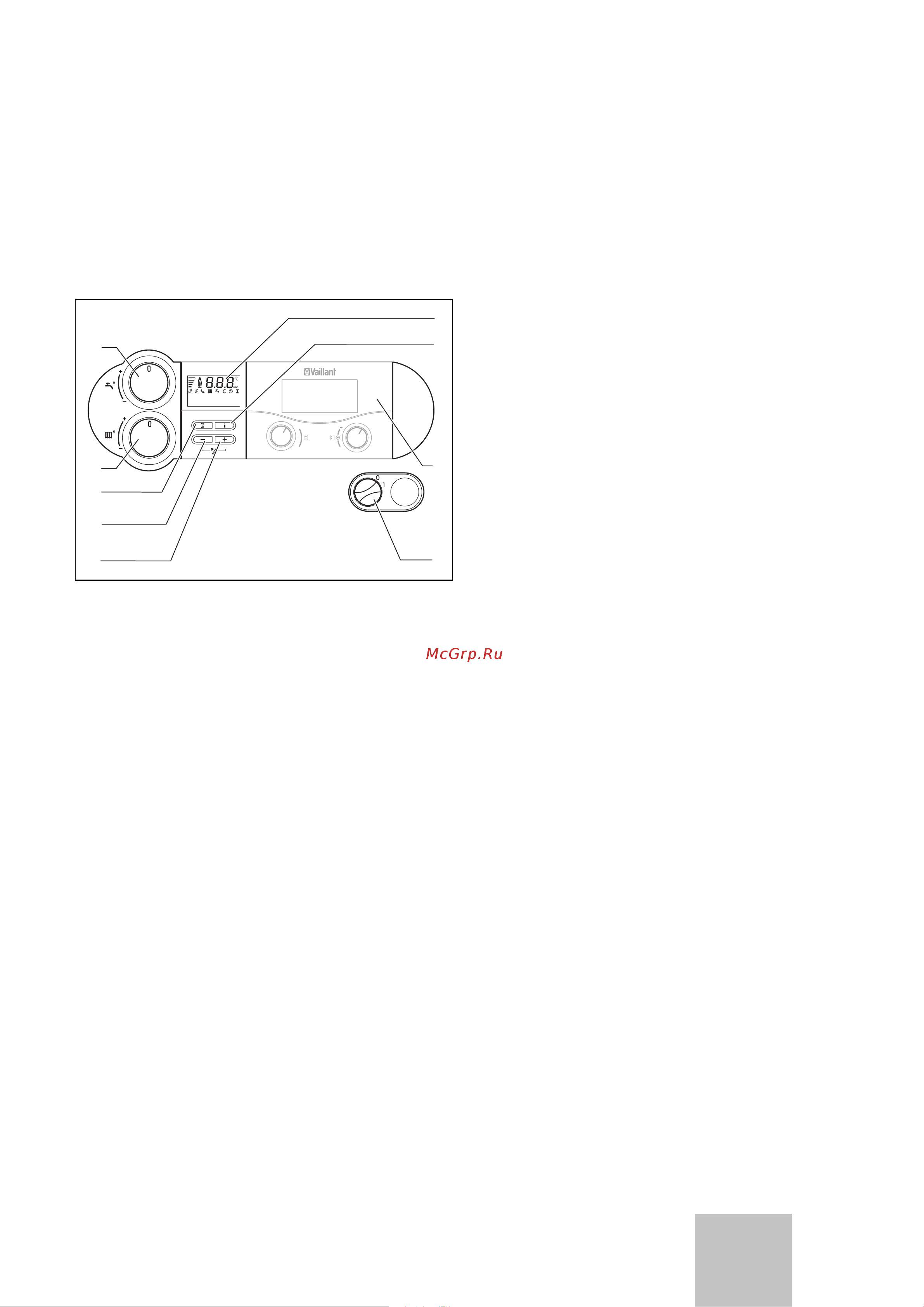

Fig. 4.1 Betjeningselementer på ecoVIT exclusiv (eksempel)

Betjeningselementerne har følgende funktioner:

1 Display til visning af den aktuelle opvarmnings-

fremløbstemperatur, varmeanlæggets påfyld-

ningstryk, driftsformen eller specifikke yderligere

informationer

2 Tast „i“ til hentning af informationer

3 Integreret regulering (tilbehør)

4 Hovedafbryder til til- og frakobling af kedlen.

5 Tast „+“ til at bladre videre i displayet (til brug

for vvs-installatøren ved indstillingsarbejde og

fejlfinding) eller visning af beholdertemperatur

(VKK med beholderføler)

6 Tast „–“ til at bladre tilbage på displayet (til brug

for VVS-installatøren ved indstillingsarbejde og

fejlsøgning) og til visning af varmeanlæggets

påfyldningstryk på displayet

7 Tast „reset“ (genindkobling) til tilbagestilling af

bestemte fejl

8 Drejeknap til indstilling af opvarmningsfremløbs-

temperaturen Ved drift med VRC 430, 630,

VRS 620 skal den anbringes helt ved højre

anslagspunkt, så maks. fremløbstemperatur ikke

begrænses for reguleringen.

9 Drejeknap til indstilling af beholdertemperatur

(ved kedler med tilsluttet varmtvandsbeholder

VIH) Ved brug af VRC 430 til beholdertempera-

turstyring skal den anbringes helt ved højre

anslagspunkt, så varmtvandsreguleringens

arbejdsområde ikke begrænses i VRC 430.
