14 Betjeningsvejledning ecoVIT exclusiv 0020077407_00
Digitalt informations- og analysesystem (DIA)
10
11

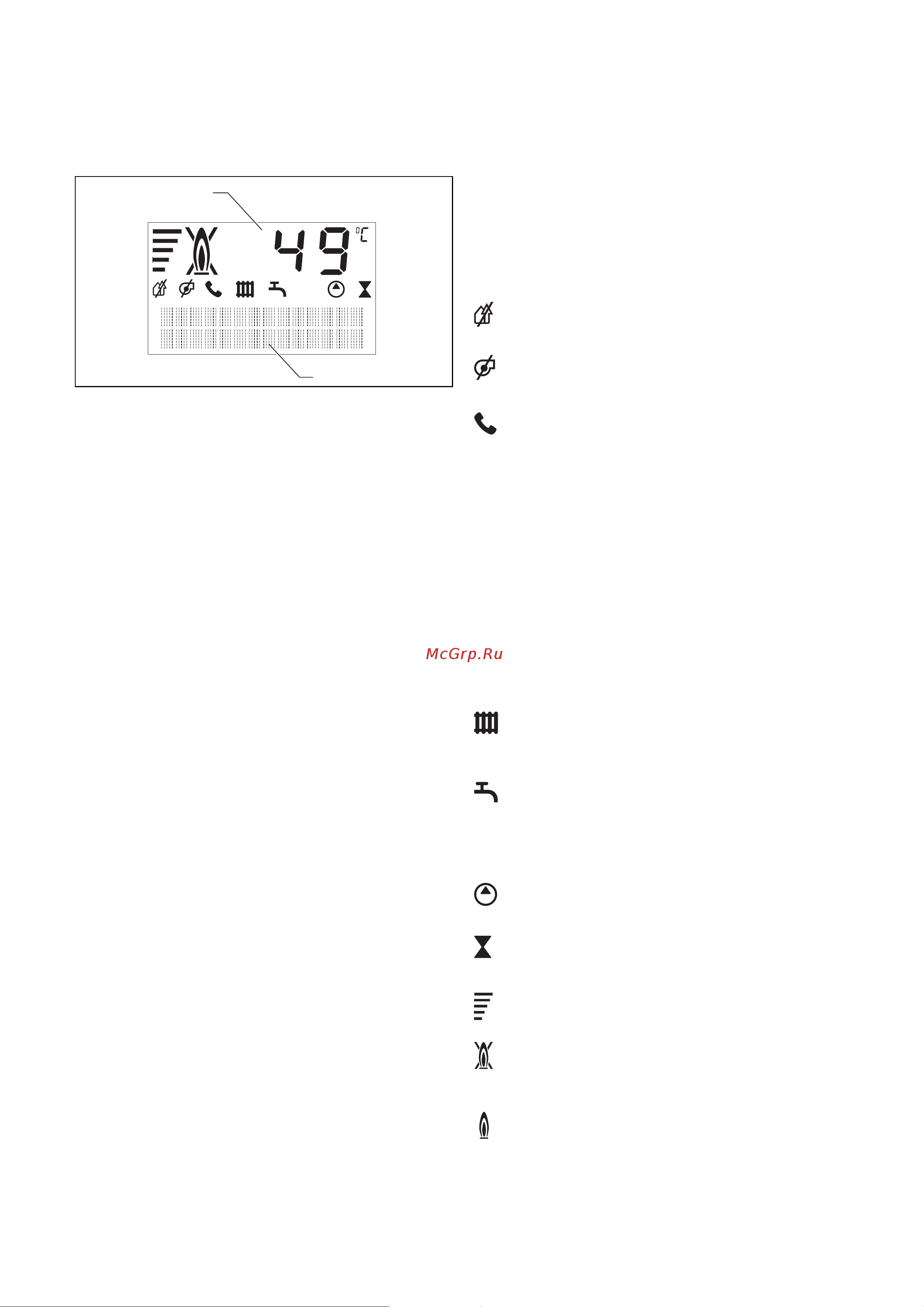

Fig. 4.2 Display på ecoVIT exclusiv (eksempel)
Deres Vaillant ecoVIT exclusiv er udstyret med et digi-
talt informations- og analysesystem. Dette DIA-system
giver informationer om kedlens driftstilstand og er
behjælpelig ved udbedring af fejl.
Når enheden kører i normal drift, viser displayet varmean-
læggets aktuelle fremløbstemperatur (i eksemplet 49 °C). I
tilfælde af fejl erstattes visningen af temperaturen med den
pågældende fejlkode. Desuden har Deres ecoVIT exclusiv en
klartekstvisning, som viser supplerende informationer.
10 Visning af varmeanlæggets aktuelle fremløbstem-
peratur, varmeanlæggets påfyldningstryk eller
visning af en status- eller fejlkode
11 Klartekstvisning
Derudover giver de viste symboler følgende
informationer:
Fejl i luft-/røggassystemet.
Fejl i luft-/røggassystemet.
Kun i forbindelse med vrnetDIALOG:
Så længe symbolet vises på displayet, defineres
en varmefremløbs- og varmtvandsudløbstempera-
tur via tilbehøret vrnetDIALOG, dvs. at kedlen
kører med andre temperaturer end de, der er ind-
stillet vha. drejeknapperne (8) og (9).
Denne driftsform kan kun afsluttes:
vha. vrnetDIALOG eller
ved at ændre temperaturindstillingen vha. dre-
jeknapperne (8) eller (9) med mere end ± 5 K.
Denne driftsform kan ikke afsluttes:
ved at trykke på tasten (7) „reset“
(genindkobling) eller
ved at koble kedlen fra og til igen.
–
–
–
–
Opvarmning aktiv
Permanent Til: Driftsform opvarmning
Blinker: Brænderspærretid aktiv
Varmtvandsopvarmning aktiv
Permanent Til: Driftsform beholderopvarmning i
beredskab
Blinker: Varmtvandsbeholderen bliver
opvarmet, brænder Til
Intern varmeanlægspumpe er i drift
Intern gasventil aktiveres
Visning af aktuel brænder-
modulationsgrad (bjælkevisning)
Flamme med kryds:
Fejl under brænderdriften;
kedlen er frakoblet
Flamme uden kryds:
Korrekt brænderdrift
4 Betjening af kedel
