38 Руководство по эксплуатации ecoVIT exclusiv 0020077407_00
Цифровая информационно-аналитическая система (DIA)
10
11

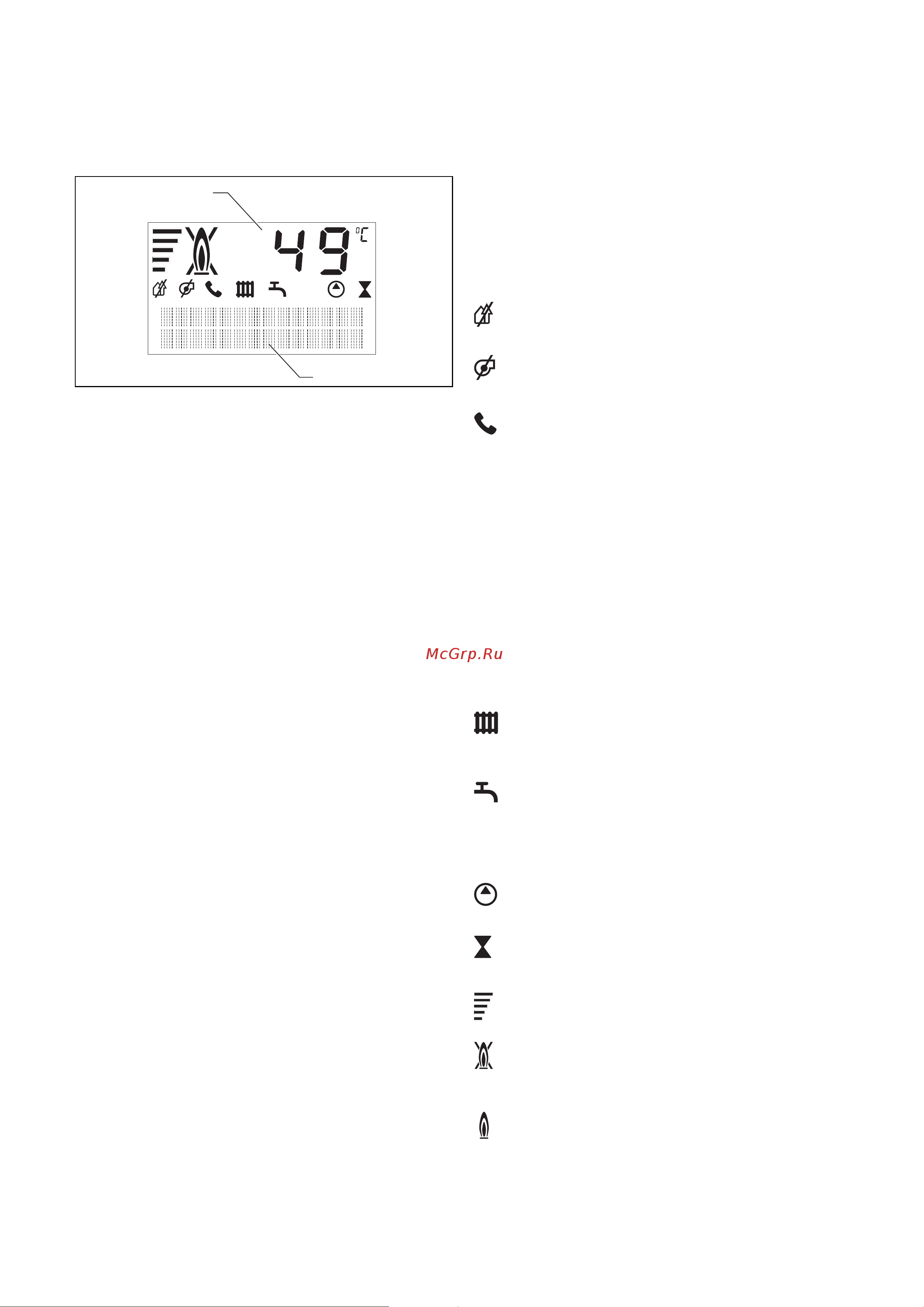

Рис. 4.2 Дисплей ecoVIT exclusiv (пример)
Аппараты ecoCRAFT exclusiv от Vaillant оснащены цифровой
информационно-аналитической системой. Эта система дает
Вам информацию о рабочем состоянии Вашего прибора и
облегчает устранение неисправностей.
В нормальном режиме работы аппарата на дисплее отобража-
ется текущее значение температуры подающей линии системы
отопления (на примере: 49 °C). В случае неисправности вместо
индикации температуры указывается код ошибки. Дополнительно
Ваш аппарат ecoVIT exclusiv оснащен текстовым индикатором,
где отображается дополнительная информация.
10 Индикация текущего давления наполнения отопительной
установки, температуры подающей линии системы отоп-
ления или индикация кода состояния или ошибки
11 Текстовая индикация
Кроме того, отображаемые пиктограммы предоставляют
Вам следующую информацию:
Нарушение отвода продуктов сгорания
Нарушение отвода продуктов сгорания
Только в сочетании с vrnetDIALOG:
До тех пор, пока на дисплее есть символ, температура
подающей линии системы отопления и горячей воды на
выходе будет задаваться посредством комплектующей
системы vrnetDIALOG, т.е. аппарат работает не с такими
температурами, какие установлены на ручках настройки
(8) и (9) .
Этот режим работы можно завершить только:
посредством vrnetDIALOG или
изменив настройку температуры на ручках настройки (8)
или (9) более чем на ± 5 K.
Данный режим нельзя завершить:
нажатием кнопки (7) "Снятие сбоя" или
выключением или включением аппарата.
–
–
–
Активирован режим отопления
постоянно вкл: Режим работы Отопление
мигает: Активно время блокировки горелки
Активирован подогрев воды
постоянно вкл: Режим работы нагрева водонагрева-
теля в состоянии готовности
мигает: происходит нагрев резервуара горя-
чей воды, горелка вкл
Внутренний насос системы отопления работает
Команда на открытие внутреннего газового клапана
Индикация текущей степени
модуляции горелки (столбиковая индикация)
Пламя с крестом:
неполадка в ходе работы горелки;
аппарат отключен
Не перечеркнутый символ пламени:
надлежащий режим работы горелки
4 Управление нагревательным прибором
