62 Посібник з експлуатації приладу ecoVIT exclusiv 0020077407_00
Цифрова інформаційно-аналітична система (система DIA)
10
11

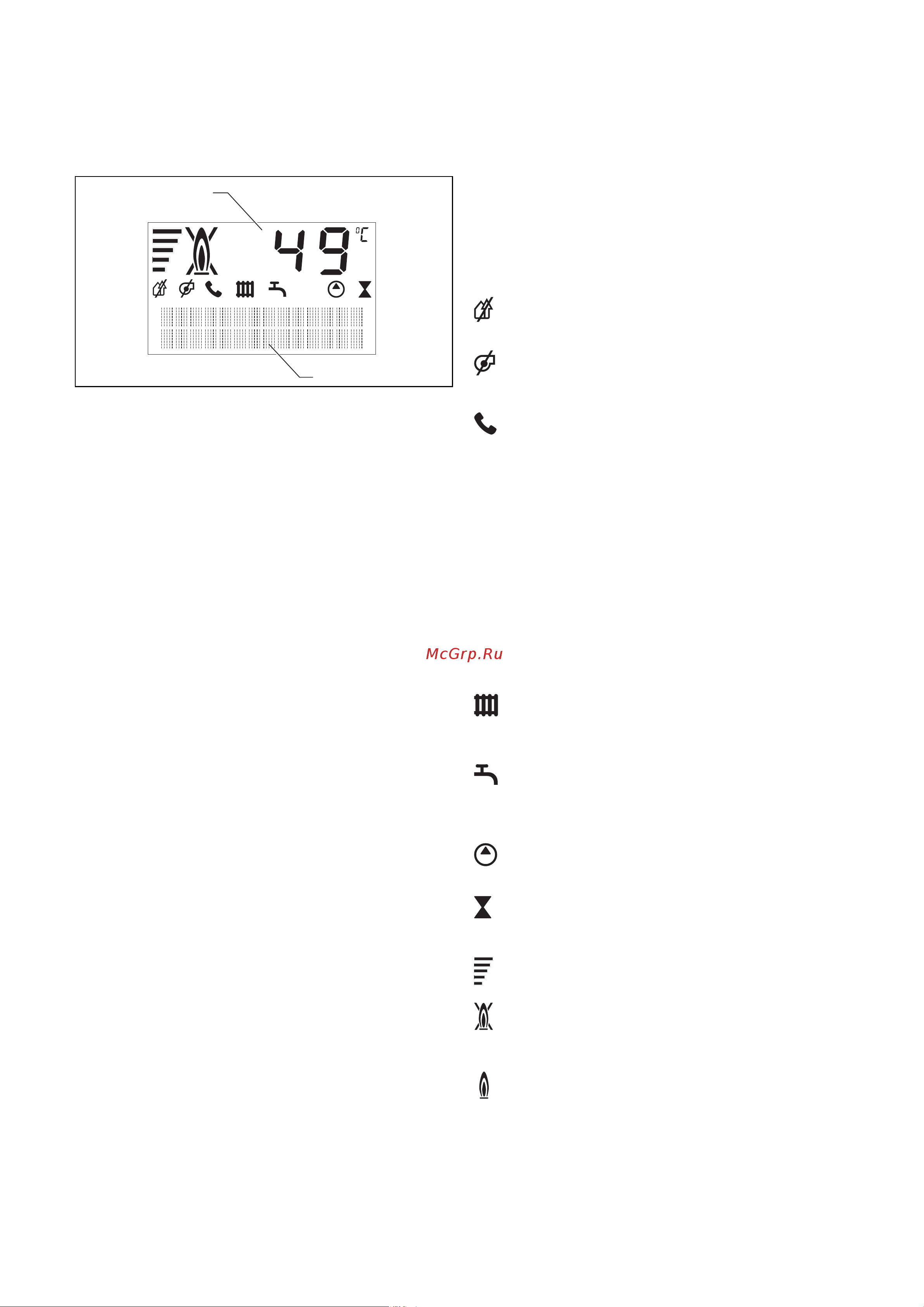

Mал. 4,2 Дисплей приладу ecoVIT exclusiv (зразок)
Прилад ecoVIT exclusiv виробництва Vaillant обладнано
цифровою інформаційно-аналітичною системою. Ця система
надає відомості про робочий стан приладу та допомагає
усувати збої.
У нормальному режимі роботи приладу на дисплеї (1)
відображається поточне значення температури лінії подачі (у
прикладі: 49°C). Якщо виявлено несправність, замість
температури відображається відповідний код помилки. У приладі
ecoVIT exclusiv відображаються ще й текстові повідомлення з
додатковими відомостями.
10 Відображення поточної температури лінії подачі та тиску
наповнення опалювальної установки або відображення
коду стану чи помилки
11 Текстові повідомлення
Над текстовими повідомленнями відображаються
символи, значення яких пояснено нижче:
Збій у повітропроводі/газовідводі
Збій у повітропроводі/газовідводі
Лише в поєднанні з комунікаційною системою
vrnetDIALOG:
доки на дисплеї відображається цей символ, температуру
лінії подачі опалення та температуру гарячої води на
виході задаватимуть не поворотні ручки (8) і (9), а
додаткове устаткування – vrnetDIALOG.
Цей режим роботи можна завершити тільки:
за допомогою комунікаційної системи vrnetDIALOG або
змінивши ручками настроювання (8) або (9)
температуру більше ніж на ± 5 K.
Цей режим роботи не можна завершити:
натисканням кнопки (7) "Усунення перешкод" або
вимиканням і вмиканням приладу.
–
–
–
–
Активовано режим опалення
постійно: працює опалення;
блимає: час блокування пальника.
Активовано режим підігріву води
постійно: режим готовності накопичувача;
блимає: відбувається обігрів вмісту
накопичувача, пальник увімкнуто.
Внутрішня опалювальна помпа працює
Настроюється внутрішній газовий клапан
Показник поточного коефіцієнта
модуляції пальника (шкальний індикатор)
Закреслене полум’я:
порушення під час роботи пальника;
прилад вимкнуто
Незакреслене полум’я:
належна експлуатація пальника
