5.2. х23 как 3-полосный монокроссовер

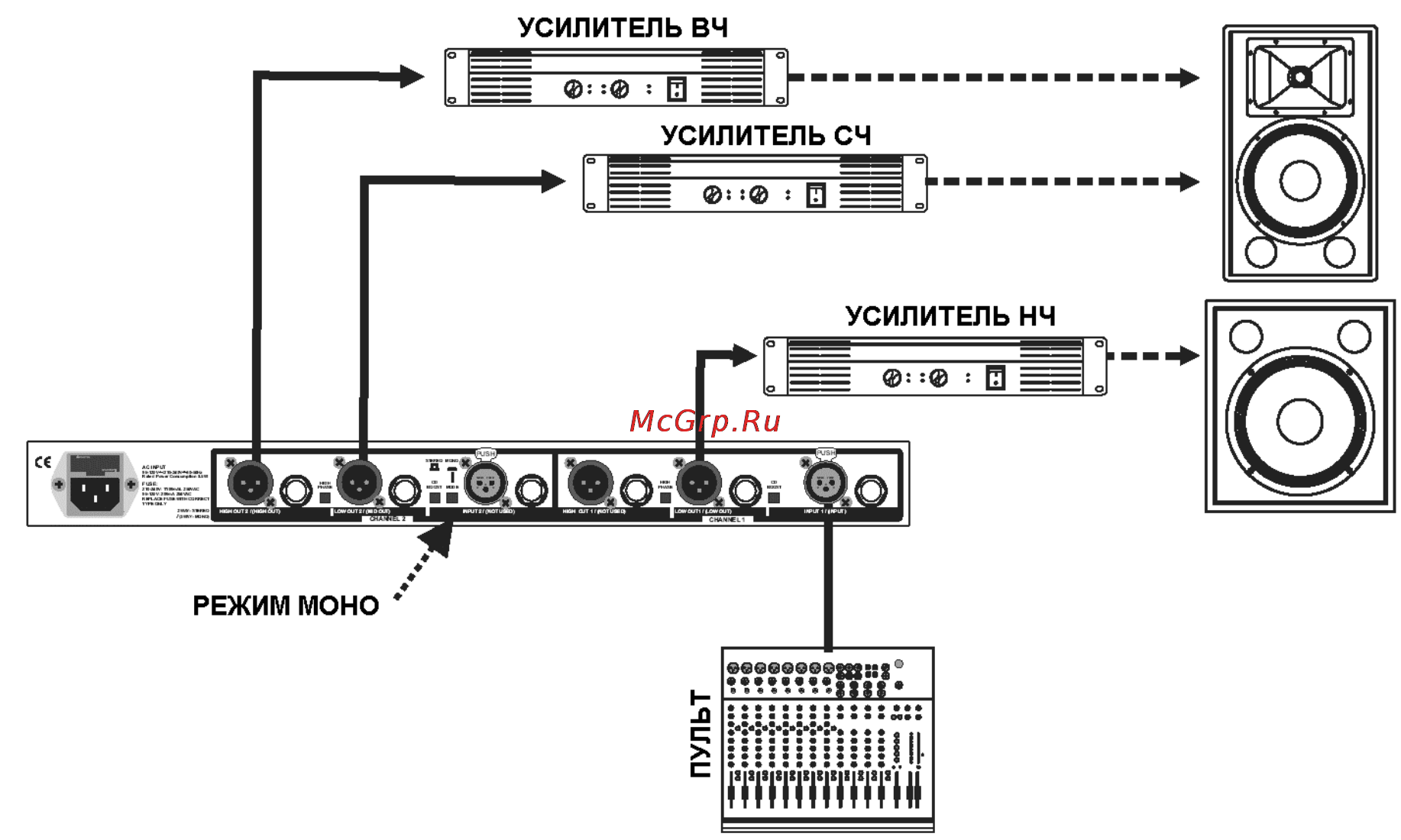

Для использования активного кроссовера Х23 в 3-полосном монорежиме подключите прибор к
Вашей системе, как показано на рисунке:
1. Установите переключатель Mode в монорежим.
2. Подключите источник линейного сигнала ко входу INPUT 1.
3. Подключите выход LOW OUT 2 ко входу усилителя сабвуфера.
4. Подключите выход HIGH OUT 2 ко входу СЧ-усилителя.
5. Подключите выход HIGH OUT 1 ко входу ВЧ-усилителя.
ПРИМЕЧАНИЕ: Не подключайте никаких разъемов ко входу INPUT 2.
Не подключайте никаких разъемов к выходам LOW OUT 1 и MID OUT 1.
(При неиспользовании этих входов/выходов они автоматически игнорируются).
Пожалуйста, обратите внимание на элементы управления передней панели, так как их функции
отличаются от 3-полосного режима работы.
Лицевая панель
INPUT 1 Основной регулятор входного уровня
LOW Gain 1 Установка на 0 и заглушка
XOVER FREQ 1 (не используется)
HIGH Gain 1 Регулятор уровня ВЧ-усилителя
INPUT 2 Установка на 0
LOW Gain 2 Регулятор уровня усилителя сабвуфера
XOVER FREQ 2 Регулятор кроссовера НЧ-СЧ
HIGH Gain Регулятор уровня ВЧ-усилителя
