Alto X-23 [7/12] B дополнительное описание элементов задней панели

b. Дополнительное описание элементов задней панели

• Плавкий предохранитель и переключатель напряжения (22 и 23)

Перед подключением прибора убедитесь, что напряжение электросети соответствует

напряжению, указанному на кожухе плавкого предохранителя.

Внимание: Плавкий предохранитель защищает схемы питания прибора. Его замена может

производиться только квалифицированным специалистом, в случае повреждения или изменения

напряжения. Если после замены предохранитель продолжает перегорать, прекратите

использование прибора до устранения неполадок.

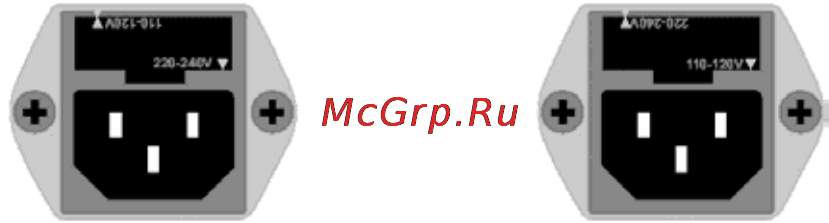

ПОЛОЖЕНИЕ ПОЛОЖЕНИЕ

ДЛЯ РАБОТЫ ДЛЯ РАБОТЫ

С НАПРЯЖЕНИЕМ 100-120 В С НАПРЯЖЕНИЕМ 220-240 В

Кожух плавкого предохранителя над сетевым разъемом имеет 3 треугольных отметки (смотри

вышеприведенные рисунки). При совмещении двух треугольников прибор установлен для

работы с напряжением, указанным рядом с этими отметками.

Для изменения напряжения выньте кожух плавкого предохранителя, поверните на 1800 и

вставьте обратно.

• Входы и выходы (20 и 22, 24 для канала 1, 25, 28 и 30 для канала 2)

Все входы и выходы электронно управляемы. Допустимо любое сочетание оборудования с

симметричными и несимметричными разъемами (см. также «Аудиоразъемы»).

• CD Boost эквализация для рупоров с постоянной направленностью (21 для канала

1 и 27 для канала 2)

Схема эквализации рупоров постоянной направленности предназначена для рупоров,

требующих усиления верхних частот, для сглаживания отдачи акустической системы по ВЧ.

Обеспечивается усиление +3 Дб на 3,5 кГц с подъемом в 6 Дб/октава до 22,5 кГц.

Чтобы выяснить, требуется ли эта функция в Вашем случае, проконсультируйтесь с

производителем Вашей акустической системы.

Для работы без использования этой функции не требуется никаких изменений.

Если эквализация рупоров постоянной направленности требуется на отдельном канале, нажмите

соответствующий переключатель, помеченный «CD BOOST», расположенный рядом с входным

разъемом каждого канала. Если два или более каналов объединены вместе, нажмите только

переключатель рядом с используемым входным разъемом. (При объединении каналов

переключатель, расположенный рядом с неиспользуемым входным разъемом, не оказывает

влияния на работу схемы).

• Переключатель фазы (23 для канала 1 и 29 для канала 2)

Переключатель фазы переворачивает фазу аудиосигнала на 180°. Подобная функция

необходима в ряде случаев, например, для компенсации фазового погашения.

• Переключатель режима (26)

Переключатель устанавливает рабочий режим прибора.

При нажатом переключателе прибор работает в монофоническом режиме как 4-полосный

монофонический кроссовер (ВЧ/СЧ/НЧ/сабвуфер).

При отжатом переключателе прибор работает в стереофоническом режиме как 3-полосный

стереофонический кроссовер (ВЧ/НЧ/СЧ).
