Alto X-23 [9/12] Для обеспечения наибольшей безопасности в работе
![Alto X-23 [9/12] Для обеспечения наибольшей безопасности в работе](/views2/1000940/page9/bg9.png)

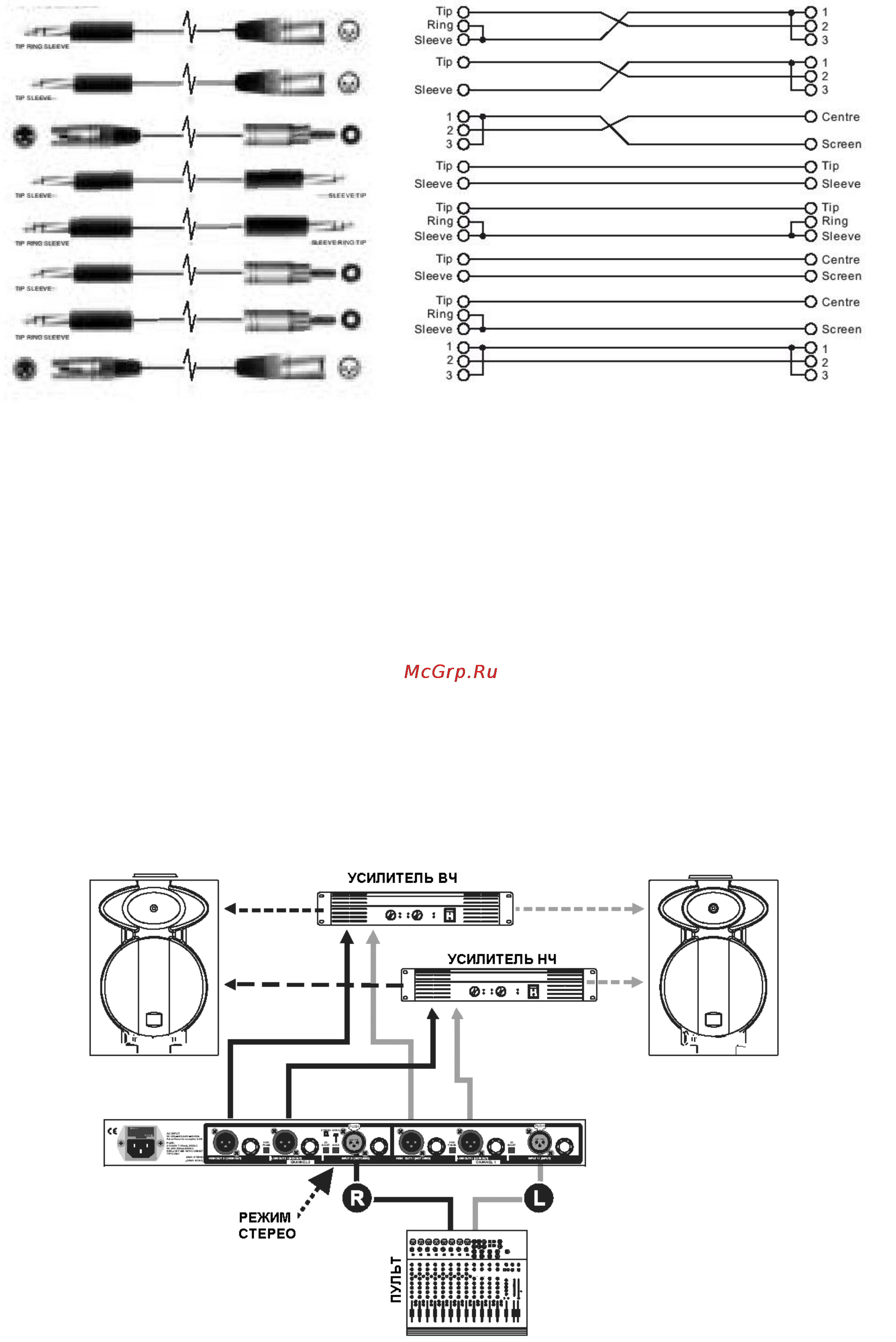

• Небалансная коммутация:
4.3. Установка в рэковую стойку
Для обеспечения наибольшей безопасности в работе следует установить устройство в
"универсальную" рэковую стойку, различные модули которых выпускаются многими
производителями. Убедитесь, что вокруг усилителя достаточно пустого места для обеспечения
требуемой вентиляции.
5. ПРИМЕНЕНИЕ
5.1. х23 как 2-полосный стереокроссовер
Для использования активного кроссовера Х23 в 2-полосном стереорежиме подключите прибор к
Вашей системе, как показано на рисунке:
1. Установите переключатель Mode в стереорежим.
2. Подключите левый канал ко входу INPUT 1 и правый канал ко входу INPUT 2.
3. Подключите НЧ-выход LOW OUT 1 к левому входу НЧ-усилителя, а НЧ-выход LOW OUT 2 к
правому входу НЧ-усилителя.
4. Подключите СЧ-выход MID OUT 1 к левому входу СЧ-усилителя, а СЧ-выход MID OUT 2 к
правому входу СЧ-усилителя.
5. Подключите ВЧ-выход HIGH OUT 1 к левому входу ВЧ-усилителя, а ВЧ-выход HIGH OUT 2 к
правому входу ВЧ-усилителя.
8
