18
Русский
Шаг 1. Основные подключения (продолжение)
COAXIAL
DIGITAL OUT
CVBS OUT
S-VIDEO OUT
VIDEO OUT AUDIO OUT
AUDIO
ANTENNA-IN
TV-OUT
TO TV
EXT1
TO VCR/SAT
EXT2
P
B
P
R
Y
R
L
TV
Вариант 4

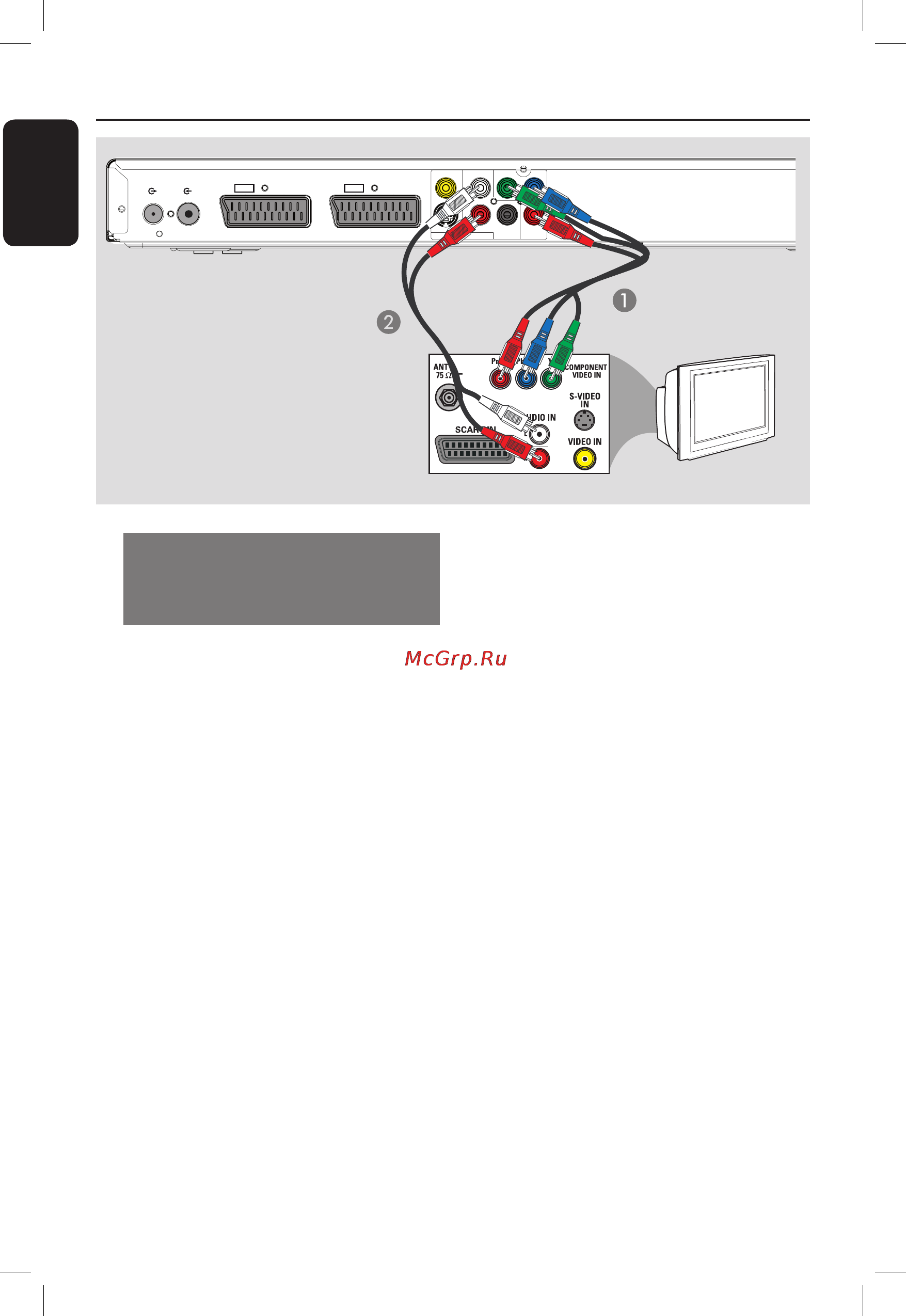

Вариант 4: использование
компонентного видеоразъема
/ подключение телевизора с
прогрессивной разверткой
Достижение качества прогрессивной
развертки видеоизображения доступно
только при использовании соединения Y Pb
Pr, кроме того, требуется телевизор с
прогрессивной разверткой. Качество
изображения при просмотре фильмов на
DVD становится великолепным.
A Используйте видеокабели компонентов
(красный/синий/зеленый -- в комплект не
входят) для подключения разъемов
устройства записи Y P
B PR к
соответствующим входным видеоразъемам
компонентов (обычно помеченным Y Pb/Cb
Pr/Cr или YUV) на телевизоре.
B Помощью аудиокабелей (с красными и
белыми разъемами, в комплект поставки не
входят) подключите разъемы AUDIO OUT
L/R устройства записи к аудиовходам
телевизора.
Примечание.
Для включения соединения Y Pb Pr (YUV)
необходимо правильно настроить
видеовыход устройства записи.
A Выполните дополнительное
видеоподключение устройства записи к
телевизору с помощью Scart, S-Video или
Video (CVBS).
B Переключите телевизор на канал,
соответствующий вышеупомянутому
видеоподключению.
C По окончании установки и
настройки,измените параметры
видеовыхода следующим образом:
1) Нажмите кнопку OPTIONS.
2) Перейдите к пункту { Параметры } >
{ Видеовыход } > { Активн.В/выход }
> { Компон.видео (YUV) }, затем
нажмите кнопку OK для подтверждения.
Для включения выхода прогрессивной
развертки ознакомьтесь с главой “Прочие
сведения - Установка функции
прогрессивной развертки”.
D Для этого соединения переключите
телевизор на нужный канал (См. руководство
пользователя телевизора).
