Philips DVDR3570H [20/104] Шаг 2 дополнительные подключения
![Philips DVDR3570H [20/104] Шаг 2 дополнительные подключения](/views2/1094207/page20/bg14.png)
20
Русский
COAXIAL
DIGITAL OUT
CVBS OUT
S-VIDEO OUT
VIDEO OUT AUDIO OUT
AUDIO
ANTENNA-IN
TV-OUT
TO TV
EXT1
TO VCR/SAT
EXT2
MAINS
P
B
P
R
Y
R
L
TV
B
C
Шаг 2. Дополнительные подключения
Телевизионная приставка/
спутниковый ресивер
Подключение к кабельному
или спутниковому ресиверу
Вариант 1
Если у кабельного или спутникового
ресивера есть только один разъем для
выхода антенны (RF OUT или TO TV),
дополнительные сведения изложены в главе
“Основные подключения - Подключение
антенных кабелей”.

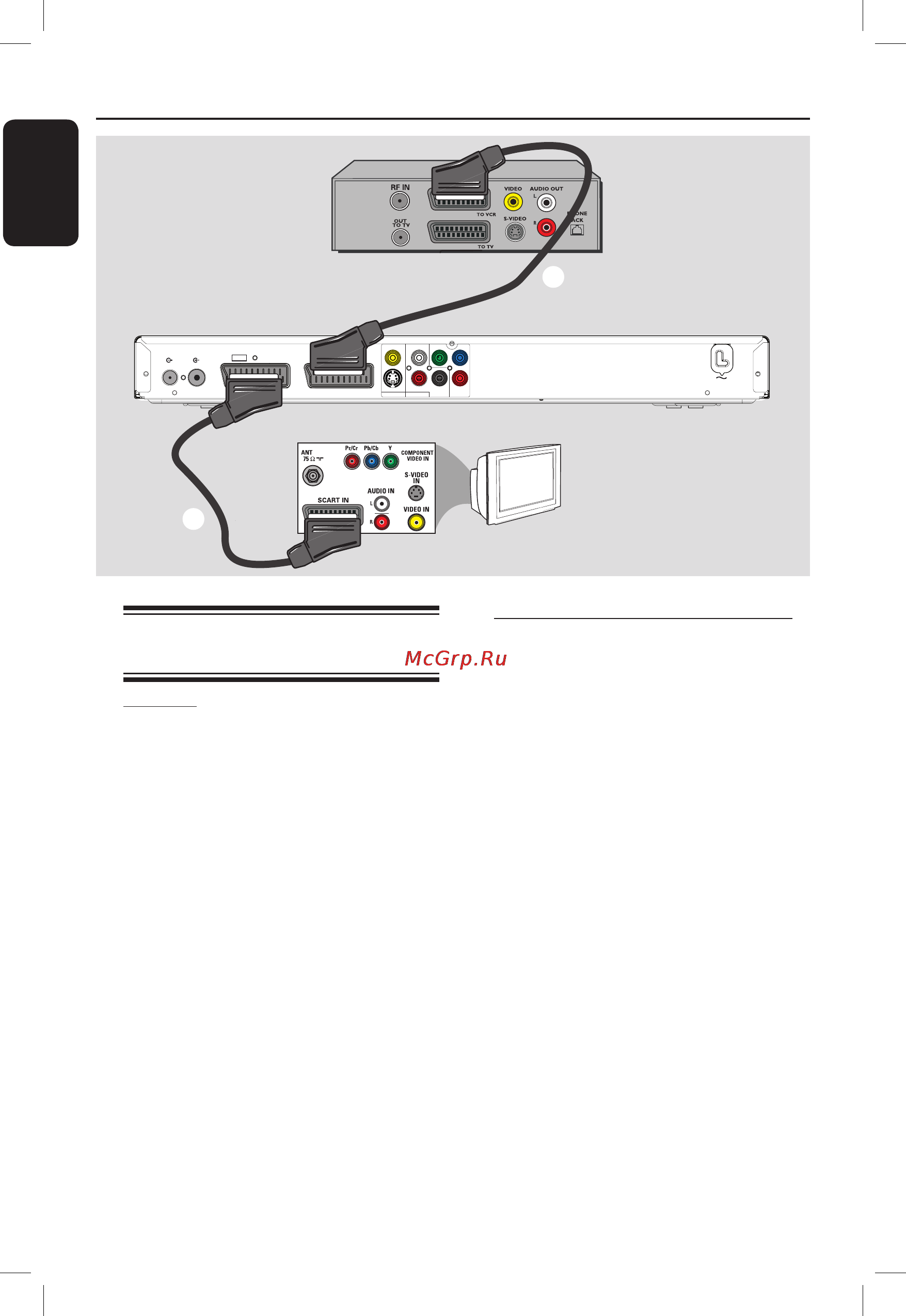

Вариант 2 (как показано на рисунке вверху)
Если кабельный или спутниковый
ресивер снабжен разъемом для
выхода Scart
A Оставьте существующее антенное
подключение от кабельного или
спутникового ресивера к телевизору.
B При помощи кабеля Scart (прилагается)
подключите разъем EXT1 TO TV
устройства записи к соответствующему
входу SCART телевизора.
C С помощью другого кабеля SCART (в
комплект не входит) подключите разъем
EXT2-TO VCR/SAT устройства записи к
разъему Scart (обычно имеющему
обозначение TV OUT или TO VCR) на
кабельном или спутниковом ресивере.
Полезный совет:
– Если ваш телевизор подключен к
устройству записи через разъемы
компонентного видео (Y Pb Pr), подключите
внешний спутниковый ресивер/кабельную
приставку к разъему EXT1 TO TV.
dvdr3570h_51_rus_27734.indd 20dvdr3570h_51_rus_27734.indd 20 2007-09-06 5:25:55 PM2007-09-06 5:25:55 PM
