Philips DVDR3570H [22/104] Шаг 2 дополнительные подключения
![Philips DVDR3570H [22/104] Шаг 2 дополнительные подключения](/views2/1094207/page22/bg16.png)
22
Русский
COAXIAL
DIGITAL OUT
CVBS OUT
S-VIDEO OUT
VIDEO OUT AUDIO OUT
AUDIO
ANTENNA-IN
TV-OUT
TO TV
EXT1
TO VCR/SAT
EXT2
MAINS
P
B
P
R
Y
R
L
B
C
D
E
A

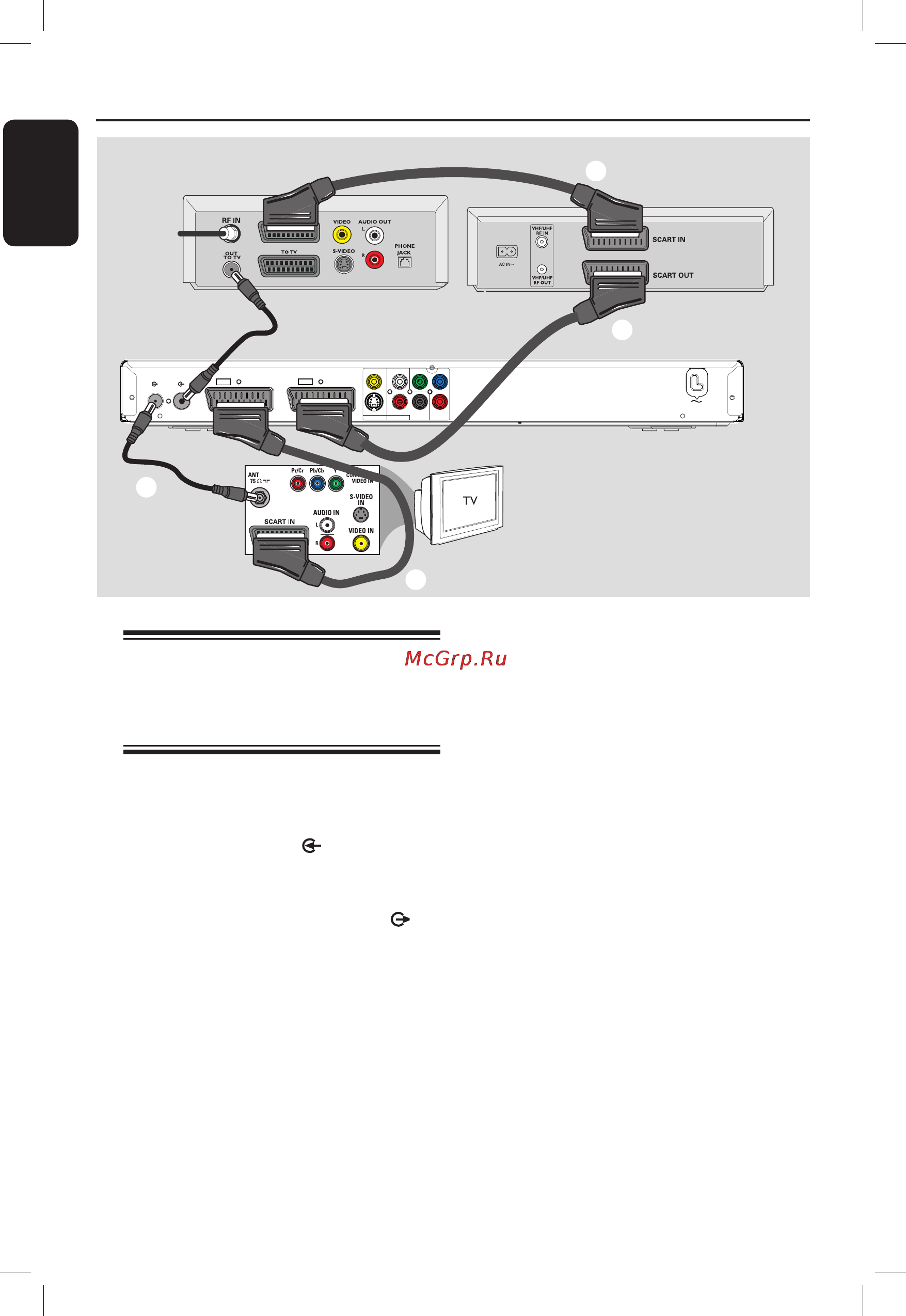

Шаг 2. Дополнительные подключения (продолжение)
Задняя панель
спутниковой приставки
(в качестве примера)
Задняя панель
видеомагнитофона
(только как пример)
Подключение к
видеомагнитофону и
кабельному или спутниковому
ресиверу
A С помощью прилагаемого коаксиального
кабеля подключите антенный выход
кабельного или спутникового ресивера к
разъему ANTENNA-IN
устройства
записи.
B С помощью прилагаемого коаксиального
кабеля подключите разъем TV-OUT
устройства записи к антенному входу
телевизора (обычно имеющему обозначение
ANT, ANTENNA IN, RF IN).
C При помощи кабеля Scart (прилагается)
подключите разъем EXT1 TO TV
устройства записи к соответствующему
входу SCART телевизора.
D При помощи другого кабеля Scart
подключите разъем EXT2 TO VCR/SAT
устройства записи к выходу
видеомагнитофона Scart (имеющему
обозначение TV OUT или TO TV).
E Другим кабелем Scart соедините входной
разъем Scart (или обозначенный как TV IN
или TO DECODER) видеомагнитофона VCR
с выходом Scart (или имеющему
обозначение TV OUT или TO VCR)
кабельного или спутникового ресивера.
