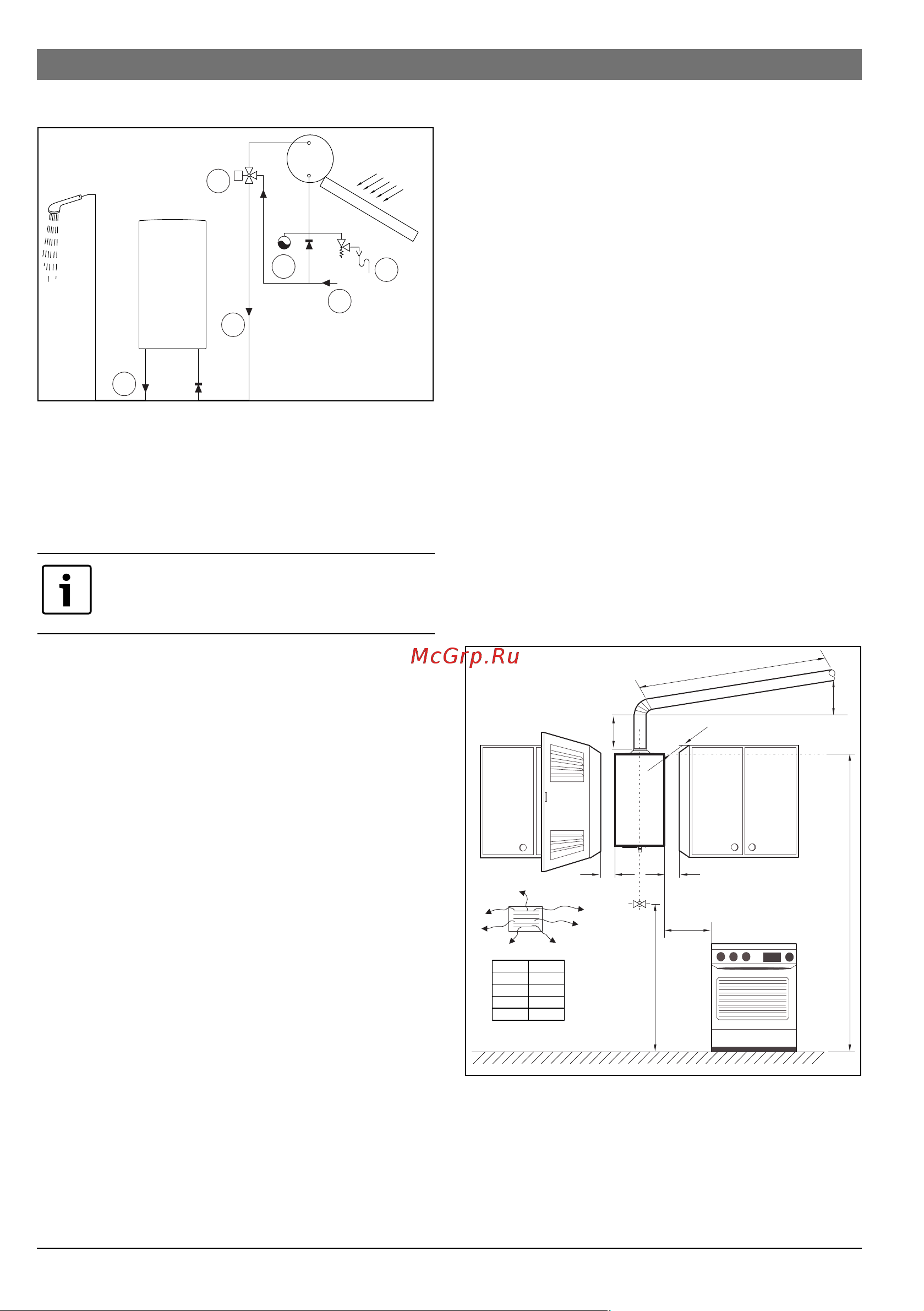

Bosch WTD 10 KG [14/28] Требования к месту установки
![Bosch WTD 10 KG [14/28] Требования к месту установки](/views2/1942790/page14/bge.png)
6 720 807 695 (2014/12) WTD 10/13/16 KG 23/31
14 | Монтаж (только для специалистов)
Солнечный коллектор
Рис. 18 Солнечный коллектор
[1] Холодная вода
[2] Горячая вода
[3] Термостатический вентиль
[4] Расширительный бак
[5] Блок безопасности
5.1 Важная информация
▶ Перед монтажом получите на газоснабжающем
предприятии информацию о газовом оборудовании и
организации вентиляции на месте установки и
выполняйте действующие нормы и правила.
▶ Установите газовый кран как можно ближе к
водонагревателю.
▶ После подключения к газопроводной сети нужно
выполнить тщательную чистку и проверку
герметичности. Чтобы не допустить повреждений из-за
высокого давления в газовой арматуре, газовый кран
водонагревателя должен быть закрыт.
▶ Проверьте, соответствуют ли данные о виде газа на
заводской табличке водонагревателя подводимому/
применяемому виду газа.
▶ Проверьте соответствие расхода и давления газа,
ограничиваемые дросселем, указанным для
водонагревателя значениям (см. технические
характеристики в таб. 6).
5.2 Выбор места установки
Требования к месту установки
• Устанавливайте водонагреватель в помещениях
размером не менее 8 м
3
. При этом мебель должна
занимать не более 2 м
3
.
• Выполняйте нормы и правила тех стран, где
эксплуатируется оборудование.
• Помещение, предназначенное для установки
водонагревателя, должно быть защищено от холода и
хорошо проветриваться. Необходимо наличие системы
отвода дымовых газов.
• Не монтируйте водонагреватель над источниками тепла.
• Для предотвращения коррозии воздух для горения не
должен содержать агрессивных веществ. Особо
способствуют коррозии галогенуглеводороды,
содержащиеся в растворителях, красках, клеях и газах в
аэрозолях, а также различные бытовые чистящие
средства. Примите необходимые меры, если требуется.
• Соблюдайте минимальные размеры, указанные на
рис. 19.
При опасности замерзания:
▶ Выключите водонагреватель
▶ Слейте воду из водонагревателя (глава 3.9).
Рис. 19 Минимальные расстояния
При температуре воды на входе выше
45 °C рекомендуется применение систем
умягчения воды.
2
2
1
3
6720608999-11.6V
T
5
4
L(m) h(cm)
0-1 3
1-2 6
2-3 9
3-4 24
6720607539-02.6Av
³ 30
3
h
L
³ 180
33
40
³ 100
£ 140
