6 720 807 695 (2014/12) WTD 10/13/16 KG 23/31
18 | Переналадка на другой вид газа (только для специалистов)
Выход из сервисного режима
▶ Одновременно нажмите кнопки , , и
держите нажатыми примерно 3 секунды.
Сервисный режим деактивирован.
6.3 Настройка давления на форсунках
Подключение манометра
▶ Снимите облицовку водонагревателя
(стр. 15, глава 5.3).
▶ Отверните уплотнительный винт (рис. 24, [1]).
▶ Подсоедините манометр к штуцеру измерения давления
на форсунках (рис. 24, [1]).

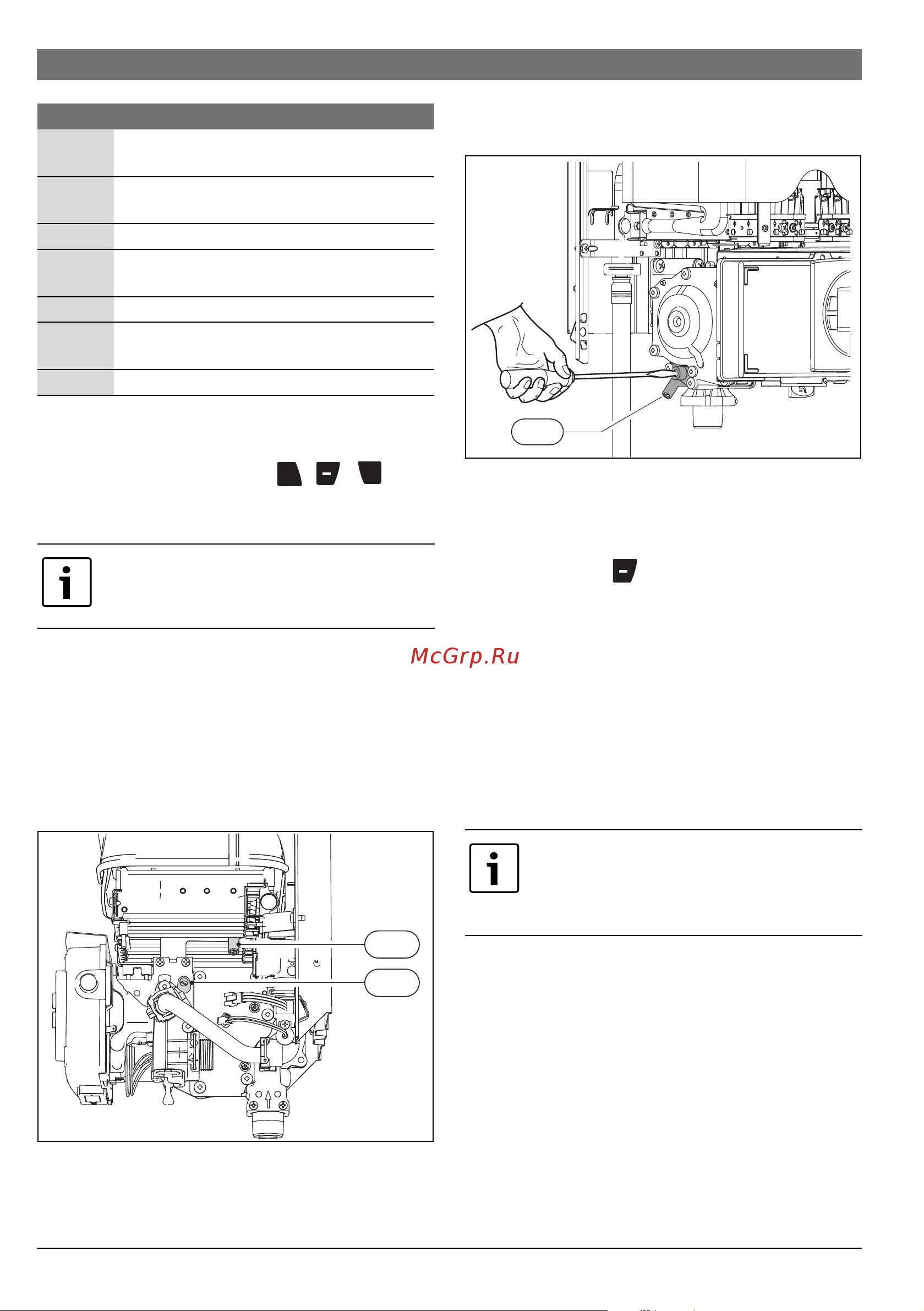

Рис. 24 Штуцер для измерения давления на форсунках
[1] Штуцер для измерения давления на форсунках
[2] Регулировочный винт минимального расхода газа
Установка максимального расхода газа
▶ Удалите пломбу с регулировочного винта (рис. 25).
Рис. 25 Регулировочный винт максимального расхода
газа
[3] Штуцер для измерения подводимого давления газа
▶ Вызовите сервисный режим (глава 6.2).
▶ Нажимайте кнопку , до появления на дисплее
последовательности знаков "P1".
Максимальный расход газа можно установить на
водонагревателе.
▶ Откройте кран горячей воды.
▶ Установите максимальное давление на форсунках
( таб. 9) регулировочным винтом максимального
расхода газа (рис. 25).
▶ Включите водонагреватель примерно на 30 секунд с
максимальным расходом газа.
Установка минимального расхода газа
▶ Вызовите сервисный режим (глава 6.2).
На дисплее показана последовательность знаков "P2".
Минимальный расход газа можно установить на
водонагревателе.
▶ Откройте кран горячей воды.
▶ Установите минимальное давление на форсунках
( таб. 9) регулировочным винтом минимального
расхода газа (рис. 24, [2]).
Дисплей Действие
P1 Установка максимального давления на
форсунках (MAX)
P2 Установка минимального давления на
форсунках
P3 Не используется
P4 Индикация параметров
(только для технических целей)
P5 Не используется
P6 Выбор единиц измерения температуры
(°Cили°F)
P7 Только для технических целей
Таб. 8 Меню сервисного режима
Из сервисного режима можно также
выйти, открыв и закрыв кран горячей
воды.
+
P
6720680196-23.1Av
1
2
Установка минимального расхода газа
требуется только в том случае, когда
горелка часто гаснет при снижении
расхода воды.
6720680196-11.1Av
3
