6 720 807 695 (2014/12)WTD 10/13/16 KG 23/31
Переналадка на другой вид газа (только для специалистов) | 17
▶ Правильно установите входящую в комплект поставки
батарейку 1,5 В.

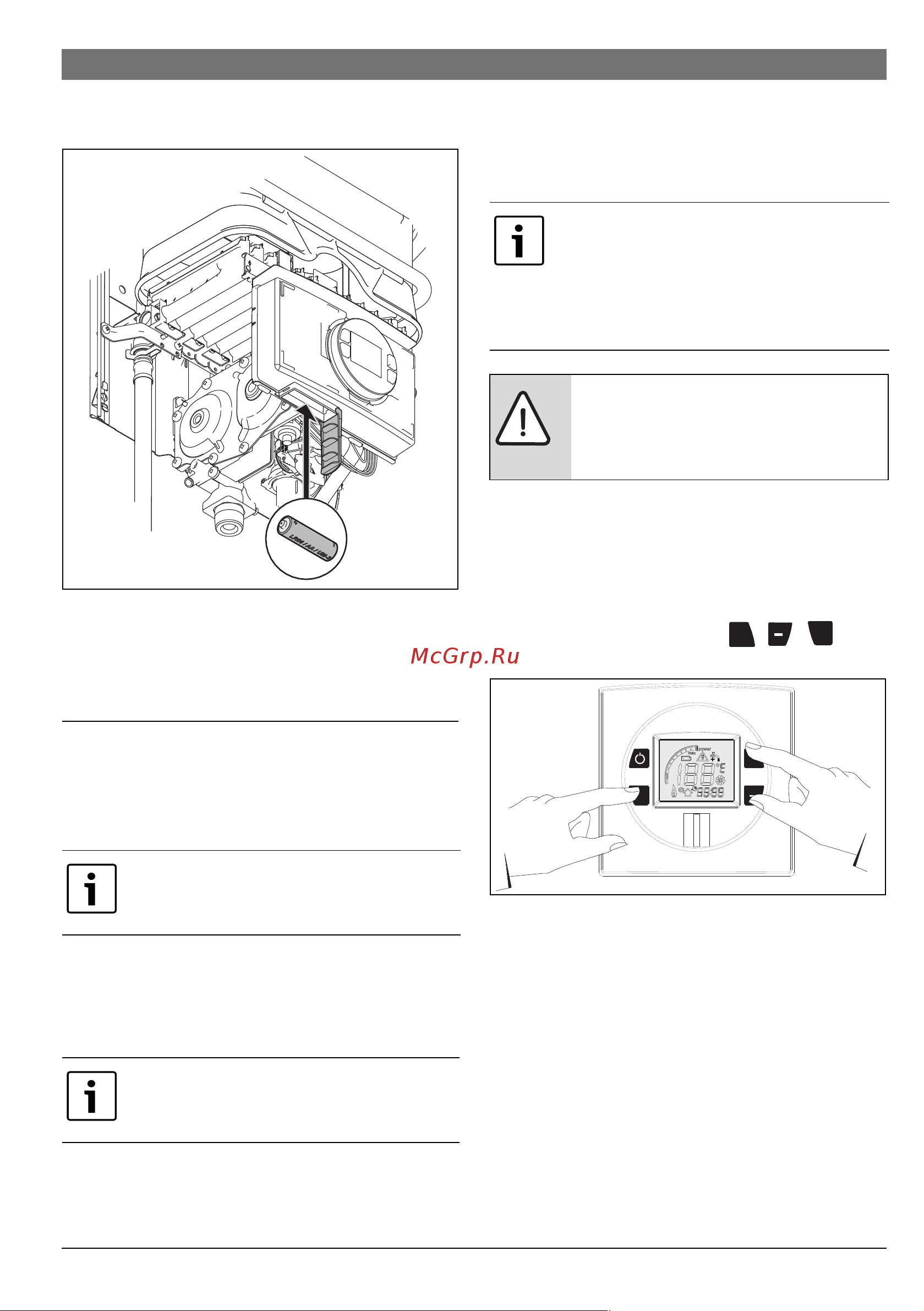

Рис. 22 Отсек для батарейки
▶ Проверьте работу системы контроля дымовых газов.
Дальнейшую информацию о порядке действий
см. " 7.3 Контроль дымовых газов".
6 Переналадка на другой вид газа
(только для специалистов)
6.1 Настройка газа на водонагревателе
Природный газ
Водонагреватели для природного газа (G20)
отрегулированы на указанные в заводской табличке
параметры и опломбированы.
Сжиженный газ
Водонагреватели для пропана/бутана (G31/G30)
отрегулированы на указанные в заводской табличке
параметры и опломбированы.
Теплопроизводительность можно задавать через давление
на форсунках. Для этого требуется манометр.
6.2 Сервисный режим
Для вызова сервисного режима
▶ Одновременно нажмите кнопки , , и
держите нажатыми примерно 3 секунды.
Рис. 23 Сервисный режим
На дисплее показана последовательность знаков "P2".
Сервисный режим активирован.
Параметры сервисного режима
После вызова сервисного режима доступно следующее
меню.
Не трогайте опломбированные детали.
Нельзя включать водонагреватель, если
подключаемое давление газа меньше
10 мбар или больше 15 мбар.
6720680196-06.1Av
Нельзя включать водонагреватель, если
подводимое давление газа:
- пропан: меньше 25 мбар или больше
45 мбар
- бутан: меньше 20 мбар или больше
35 мбар
OПACHO: приведённые далее действия
разрешается выполнять только
специалистам, имеющим допуск к
выполнению таких работ.
+
P
P
+
6720680231-07.1Av
