6 720 807 695 (2014/12) WTD 10/13/16 KG 23/31
16 | Монтаж (только для специалистов)
Тщательно промойте водопроводные трубы перед
монтажом, так как частицы грязи снижают поток воды или
полностью перекрывают его при сильном загрязнении.
▶ Обозначьте трубы горячей и холодной воды
соответствующим образом, чтобы не перепутать их.

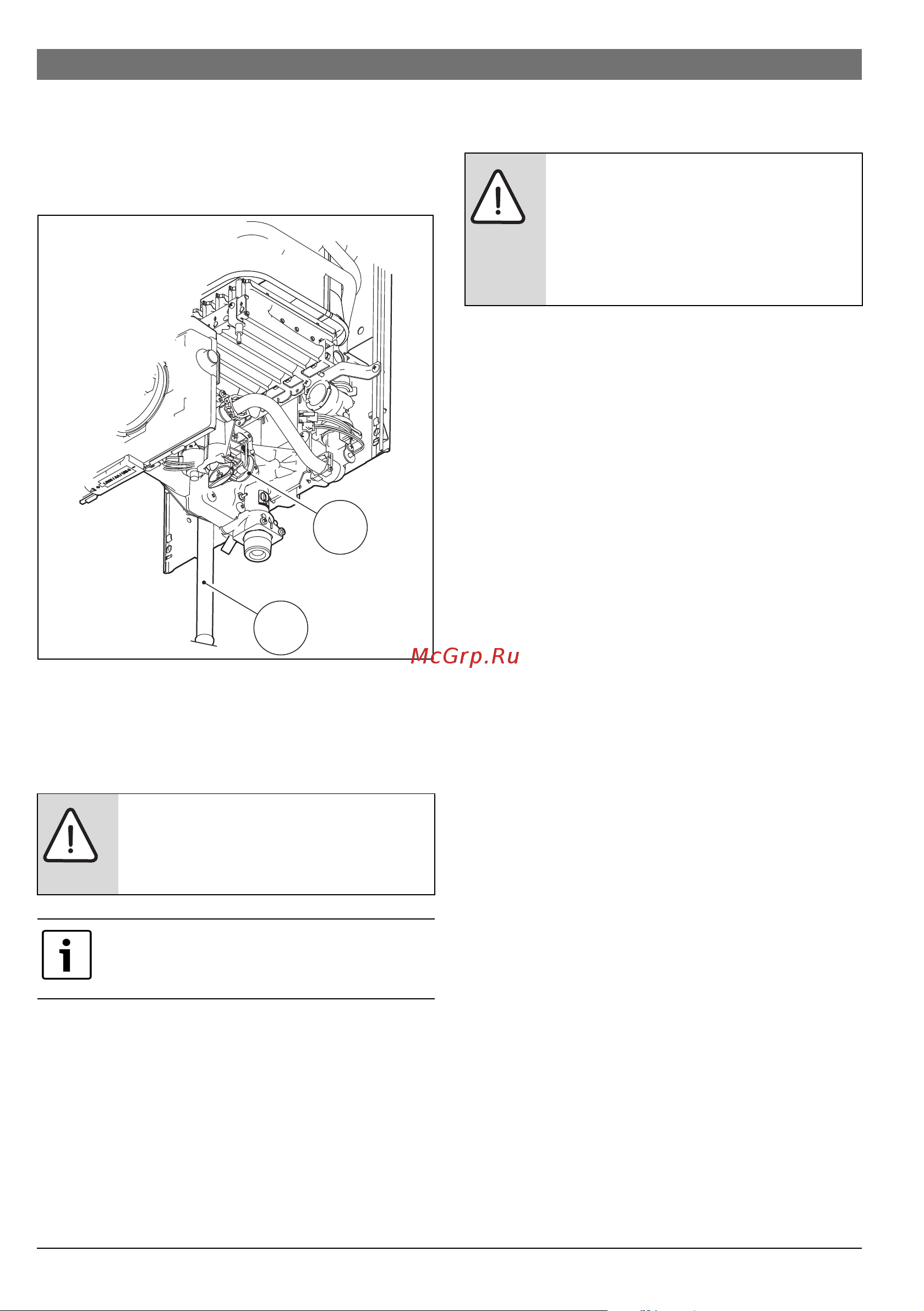

Рис. 21 Подключение воды
[A] Холодная вода
[B] Горячая вода
5.5 Подключение газа
Подключение газа к водонагревателю должно
соответствовать требованиям местных норм и правил.
▶ Сначала проверьте, соответствует ли подключаемый
водонагреватель подводимому виду газа.
▶ Проверьте, достаточен ли расход газа, обеспечиваемый
редуктором давления, для работы водонагревателя (см.
технические характеристики).
Подключение сжиженного газа гофрированным
шлангом
При монтаже водонагревателей, которые подключаются
неметаллическими гофрированными шлангами к
газовым баллонам с бутаном, соблюдайте следующее:
• шланг должен быть как можно более коротким, не более
1,5 м;
• он должен соответствовать ET IPQ 107-1 и применяемым
нормам;
• он должен быть доступным для контроля по всей длине;
• он должен пролегать на достаточном расстоянии от
источников тепла;
• его нельзя переламывать или скручивать;
• для подключения на концах должны использоваться
подходящие детали и хомуты без желобков
▶ Проверьте чистоту шланга.
▶ Для подключения ко входу газа используйте
прилагаемую арматуру шланга и хомут.
Подключение к газовой сети
▶ Для подключения к газовой сети должны применяться
металлические трубы в соответствии с действующими
нормами.
5.6 Пуско-наладочные работы
▶ Откройте краны газа и воды и проверьте герметичность
всех соединений.
OПACHO: Невыполнение установленных
законами норм может привести к пожару
или взрыву со смертельными
последствиями или тяжёлыми травмами.
Применяйте только оригинальные
запчасти.
6720680196-22.1Av
A
B
OПACHO: опасно для жизни из-за утечки
газа.
▶ Замените гофрированный шланг, если
он рассохся или растрескался.
▶ Заменяйте гофрированный шланг не
реже чем каждые четыре года.
