17
Potência dos queimadores
Coroa Triple 4,0 kW
Aparelho Classe 3
Categoria II2H3+
Entrada de gás G 1/2"
Aparelho tarado com Gás Natural G20 - 20 mbar
Tensão de alimentação 230 V 50 Hz
Instruções para o técnico
instalador
Características técnicas
Dimensões do corte
Largura 270 mm.
Profundidade 490 mm.
As instruções que se seguem dizem respeito à
instalação e à regulação, devendo ser seguidas e
utilizadas apenas por pessoal qualificado. O aparelho
deve ser instalado correctamente em conformidade
com as normas vigentes.
Qualquer intervenção deve ser efectuada com o
aparelho desligado da corrente.
A SOCIEDADE CONSTRUTORA DECLINA
TODA A RESPONSABILIDADE POR
EVENTUAIS DANOS DERIVADOS DE UMA
INSTALAÇÃO QUE NÃO ESTEJA EM
CONFORMIDADE COM AS NORMAS
VIGENTES.
Local de instalação
Para o bom funcionamento do aparelho a gás, é
indispensável que no local haja ventilação natural
necessária à combustão do gás. (O instalador deve
seguir a norma em vigor). A ventilação local deve vir
directamente duma abertura numa parede externa.
Esta abertura deve ser construída de forma a não ser
obstruída quer interna, quer externamente.
Ligação para o fornecimento
de gás
A ligação para o gás deve ser feita de acordo com as
normas vigentes. O aparelho sai da fábrica aprovado
e regulado para o tipo de gás indicado na etiqueta, que
está na protecção inferior perto do tubo de ligação ao
gás. Certifique-se que o gás a utilizar seja o mesmo
que está indicado na etiqueta. Caso contrário, realize
todas as operações como estão indicadas no capítulo
“Adaptação aos diversos tipos de gás”.
A fim de obter o máximo rendimento com um mínimo
de consumo, assegure-se que a pressão de
alimentação de gás está de acordo com os valores
indicados na tabela das “Injectores”.
Caso a pressão do gás aplicado seja diferente (ou
variável) da que está prevista, é necessário instalar
nos tubos de entrada, um regulador de pressão
apropriado.
A utilização de reguladores de pressão para gás
líquido (GLP) é consentida desde que estes estejam
em conformidade com a norma.
Na zona terminal do tubo, com uma porca com rosca
de 1/2", monte o ajustamento entre as componentes
conforme a representação na Fig. 3.
Ligação
Executar a ligação à instalação de gás através do tubo
metálico rígido com as ligações, ou então com tubo
flexível de aço inox de acordo com as normas
vigentes. A ligação de entrada do gás ao aparelho é
de rosca de 1/2". Executar a ligação evitando a
proximidade de outro aparelho.
IMPORTANTE: Depois de terminada a
instalação, verifique todas as ligações
usando água com sabão e nunca uma chama.

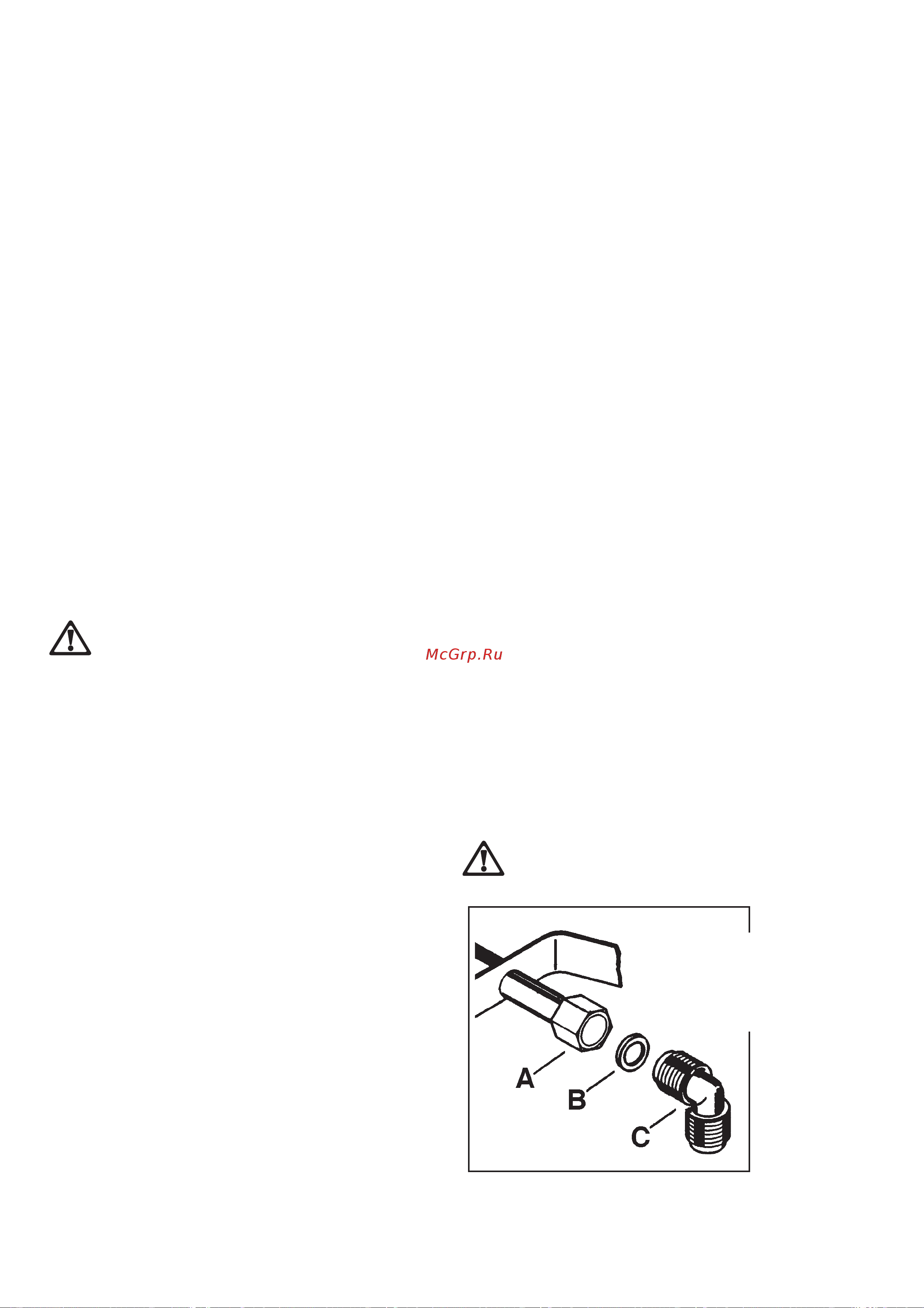

Fig. 3
A) Ponta do tubo com porca
B) Anilha
C) Ajustamento orientável
