menos 600 mm do bordo do mesmo plano.
Fixação
A instalação do aparelho deve ser realizada sobre uma
superfície de apoio perfeitamente plana.
As deformações eventualmente provocadas por uma
fixação errada poderão alterar as características e as
performances do plano de cozedura.
O comprimento do parafuso de regulação dos
ganchos
de fixação deve ser configurado antes da sua
montagem,
conforme a espessura do plano de apoio:
• 30 mm de espessura: parafuso 17,5 mm;
• 40 mm de espessura: parafuso 7,5 mm.
Para a fixação proceder da seguinte maneira:
1. Com os parafusos sem ponta, parafusar as 4 molas
de centragem nos furos colocados no centro de cada
lado do plano;
2. introduza o plano de cozedura no vão do móvel a
exercer uma adequada pressão no inteiro perímetro
para o plano de cozedura prender-se perfeitamente no
plano de apoio.
3. para os planos com perfis laterais: após ter inserido
o plano de cozedura no móvel, inserir os 4 ganchos
de fixação (cada um com o seu perno) no perímetro
inferior do plano de cozedura, parafusando-os com os
parafusos compridos com ponta até que o vidro fique
aderente ao plano de apoio.
! É indispensável que os parafusos das molas de
centragem sejam acessíveis.
! Em conformidade com as normas de segurança,
depois de instalar o aparelho encaixado, não deve ser
possível o contacto com componentes eléctricos.
! Todos os componentes de garantia da protecção
precisam estar presos de modo que não possam ser
tirados sem o emprego de uma ferramenta.
Ligação eléctrica
! A ligação eléctrica do plano de cozedura e a de um
eventual forno de encaixar precisam ser realizadas
separadamente, seja por razões de segurança
eléctrica, seja para facilitar uma eventual remoção do
forno.
Caixa de bornes
O aparelho é equipado, na parte inferior, com uma
caixa para a ligação aos vários tipos de alimentação
eléctrica (a imagem é indicativa e pode não
corresponder ao modelo comprado).

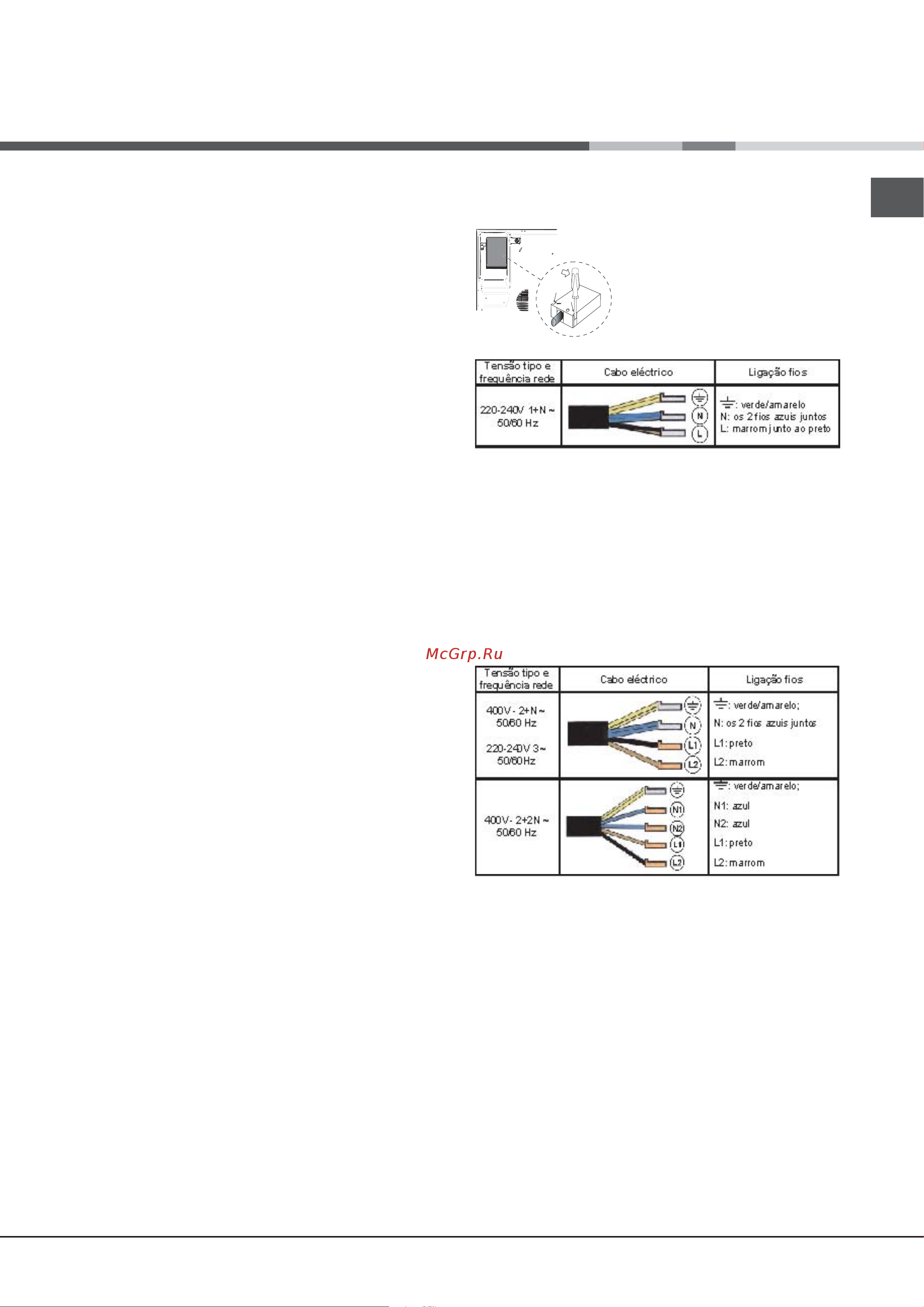

Ligação monofásica
O plano está provido de cabo
de alimentação já ligado e
predisposto na fábrica para a
ligação monofásica. Efectuar
a ligação dos fios de acordo
com a tabela e os desenhos a
seguir:
Outros tipos de ligações
Se o sistema eléctrico corresponder à uma dessas
características:
Tensão tipo e frequência de rede
• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz
Soltar os cabos e efectuar a ligação dos fios de acordo
com a tabela e os desenhos a seguir:
Se o sistema eléctrico corresponder à uma dessas
características:
Tensão tipo e frequência de rede
• 400V 3 - N ~ 50/60 Hz
proceder da seguinte maneira:
!O eventual cabo em dotação não pode ser utilizado
para estes tipos de instalação.
1. Utilizar um cabo de alimentação apropriado, tipo
H05RR-F ou de valor superior, com medias adaptas
(secção do cabo: 25 mm).
2. Utilize uma chave de fenda, para fazer alavanca nas
linguetas laterais da tampa da caixa de bornes e abri-
la (veja imagem Caixa de bornes).
3. Desatarraxe o parafuso do grampo do cabo e os
parafusos dos bornes relativos ao tipo de ligação
PLANO DE
COZEDURA VIRADO
