IT
3
caratteristiche sono state misurate con questo tipo
di installazione.

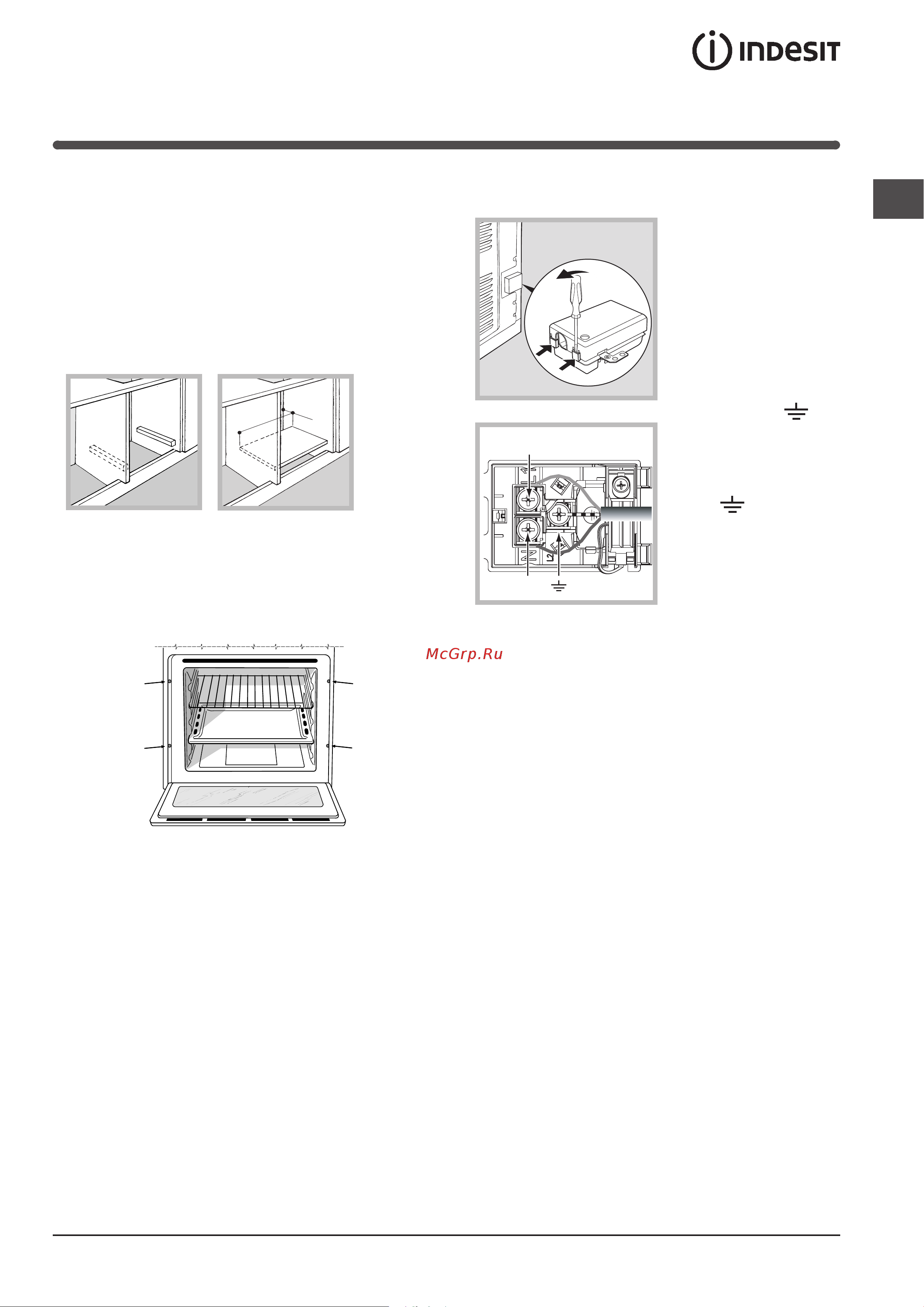

Aerazione
Per garantire una buona aerazione è necessario
eliminare la parete posteriore del vano. È preferibile
installare il forno in modo che appoggi su due listelli
in legno oppure su un piano continuo che abbia
un’apertura di almeno 45 x 560 mm (
vedi figure
).
Centraggio e fissaggio
Per fissare l’apparecchio al mobile: aprire la porta
del forno e avvitare 4 viti a legno nei 4 fori posti sulla
cornice perimetrale.
! Tutte le parti che assicurano la protezione debbono
essere fissate in modo tale da non poter essere tolte
senza l’aiuto di qualche utensile.
Collegamento elettrico
! I forni dotati di cavo di alimentazione tripolare sono
predisposti per il funzionamento con corrente
alternata, con tensione e frequenza indicate nella
targhetta caratteristiche (
vedi sotto
).
Montaggio del cavo di alimentazione
1. Aprire la morsettiera
facendo leva con un
cacciavite sulle linguette
laterali del coperchio:
tirare e aprire il
coperchio (vedi figura).
2. Mettere in opera il
cavo di alimentazione:
svitare la vite del
serracavo e le tre viti
dei contatti L-N-
e
poi fissare i cavetti
sotto le teste delle viti
rispettando i colori Blu
(N) Marrone (L) Giallo-
Verde
(vedi figura).
3. Fissare il cavo
nell’apposito fermacavo.
4. Chiudere il coperchio
della morsettiera.
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristiche (
vedi a fianco
).
In caso di collegamento diretto alla rete è necessario
interporre tra l’apparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in
vigore (il filo di terra non deve essere interrotto
dall’interruttore). Il cavo di alimentazione deve
essere posizionato in modo tale che in nessun punto
superi di 50°C la temperatura ambiente.
! L’installatore è responsabile del corretto collegamento
elettrico e dell’osservanza delle norme di sicurezza.
Prima di effettuare l’allacciamento accertarsi che:
• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato
nella targhetta caratteristiche (
vedi sotto
);
• la tensione di alimentazione sia compresa nei
valori nella targhetta caratteristiche (
vedi sotto
);
• la presa sia compatibile con la spina
dell’apparecchio. In caso contrario sostituire la
presa o la spina; non usare prolunghe e multiple.
560 mm.
45 mm.
N
L
