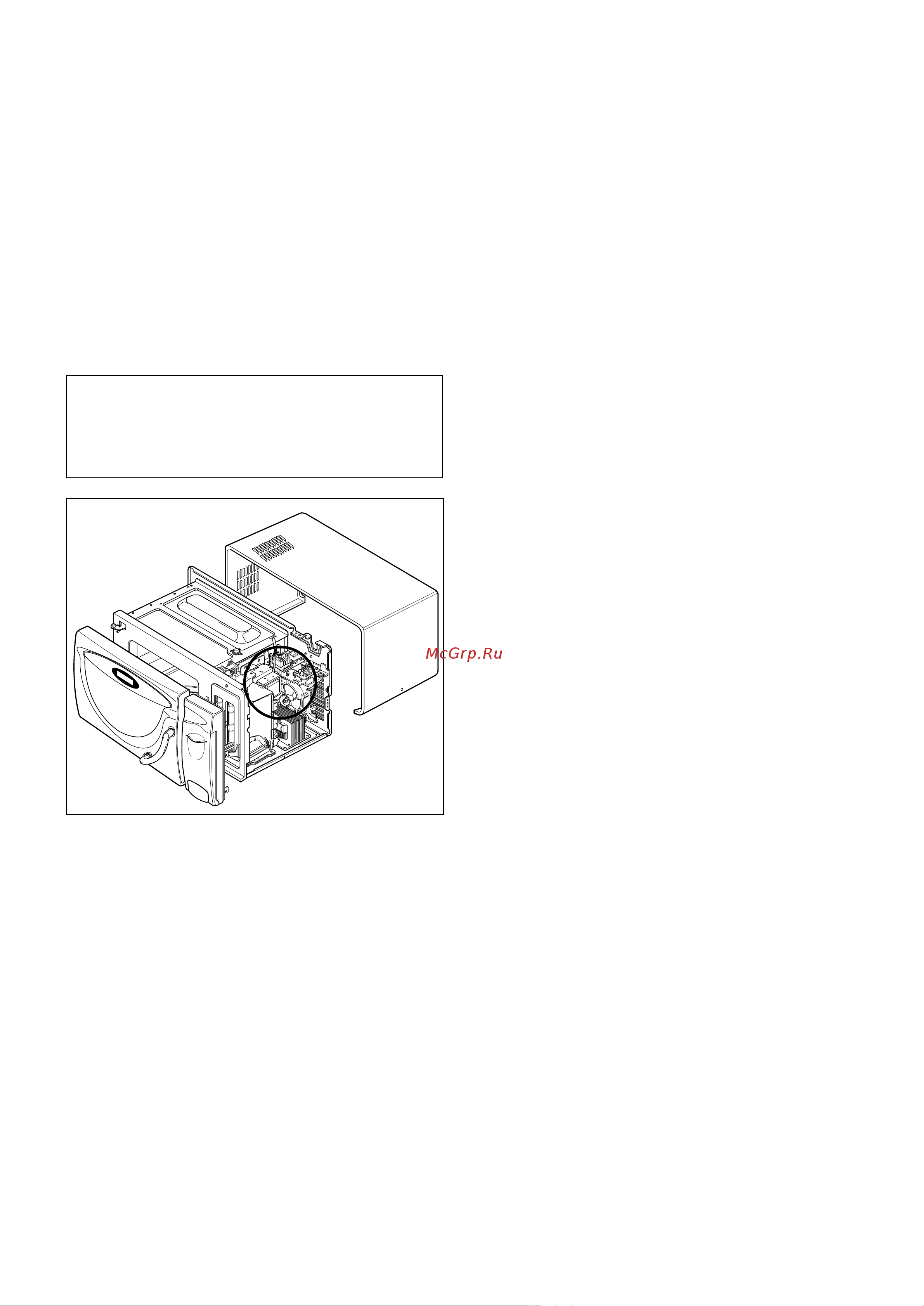

5-2
ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ ПРИ
СНЯТОМ НАРУЖНОМ КОРПУСЕ
• Если Вы заменяете магнетрон, то измерение уровня
утечки микроволновой энергии производится при
снятом наружном корпусе печи после завершения всех
работ по замене или установке всех необходимых
компонентов.
Соблюдайте особые меры предосторожности при
проведении измерений в местах установки следующих
компонентов (отмечены кругом на нижеприведенном
рисунке)
- Вокруг магнетрона
- Волновод
ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ НА
ПОЛНОСТЬЮ СОБРАННОЙ ПЕЧИ
• После того как все компоненты, в том числе и наружный
корпус печи, установлены на место, измерьте уровень
утечки микроволновой энергии около окошка дверцы, в
вытяжном отверстии, а также в отверстиях притока
воздуха.
• Утечка микроволновой энергии не должна превышать
величину значений, которые приведены ниже.
ПРИМЕЧАНИЕ: Уровень утечки при снятом наружном
корпусе - менее 5 мВт/см
2
. Уровень утечки при
измерении на полностью собранной печи (до
срабатывания выключателя фиксатора защелки
(основного) при приоткрытой дверце - менее 2 мВт/см
2
.
ПРИ ПРОВЕДЕНИИ ИЗМЕРЕНИЙ
ОБРАТИТЕ ВНИМАНИЕ
• Не допускайте отклонения стрелки прибора за пределы
измерительной шкалы.
• Скорость перемещения измерительной головки вдоль
заштрихованной зоны должна быть не более 1 дюйма в
секунду (2,5 см/сек), в противном случае это может
отрицательно сказаться на достоверности результатов
измерений.
• Держите измерительную головку за рукоятку (на
участке захвата). Если Ваша рука находится между
рукояткой и измерительной головкой, то результаты
измерений могут оказаться неверными.
• При проведении измерений возле углов дверцы
следите за тем, чтобы измерительная головка
располагалась перпендикулярно поверхности печи.
Неправильное горизонтальное (вдоль поверхности)
расположение головки может привести к ее поломке.
РЕГИСТРАЦИЯ И СОХРАНЕНИЕ
РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
• После проведения регулировки или устранения
неисправностей, связанных с нарушением излучения
микроволновой энергии или работы устройства
блокировки излучения, запишите результаты
проведенных измерений - они могут понадобиться Вам
в будущем. Помимо этого, укажите эти данные в
накладной на проведение технического обслуживания.
• Уровень утечки микроволновой энергии не должен
превышать 4 мВт/см
2
, если соблюдены следующие
условия: установлено, что все детали и компоненты
находятся в хорошем состоянии и работают исправно,
для замены использовались только фирменные
запасные части и детали в соответствии с перечнем,
приведенном в данном руководстве.
• Проверка правильности калибровки прибора
регистрации утечки электромагнитного излучения
должна производиться на предприятииизготовителе
данного прибора не реже одного раза в год.
ПРЕДУПРЕЖДЕНИЕ:
НЕ ПРИКАСАЙТЕСЬ К ДЕТАЛЯМ,
НАХОДЯЩИМСЯ ПОД ВЫСОКИМ
НАПРЯЖЕНИЕМ
