• ЗАПРЕЩАЕТСЯ использовать двужильный провод-
удлинитель при проведении ремонта и эксплуатации
изделия.
• КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ трогать отдельные
детали или провода во время работы печи.
• ПРЕЖДЕ ЧЕМ трогать какие-либо детали или
компоненты печи, необходимо отсоединить
штепсельную вилку сетевого шнура из розетки
электропитания.

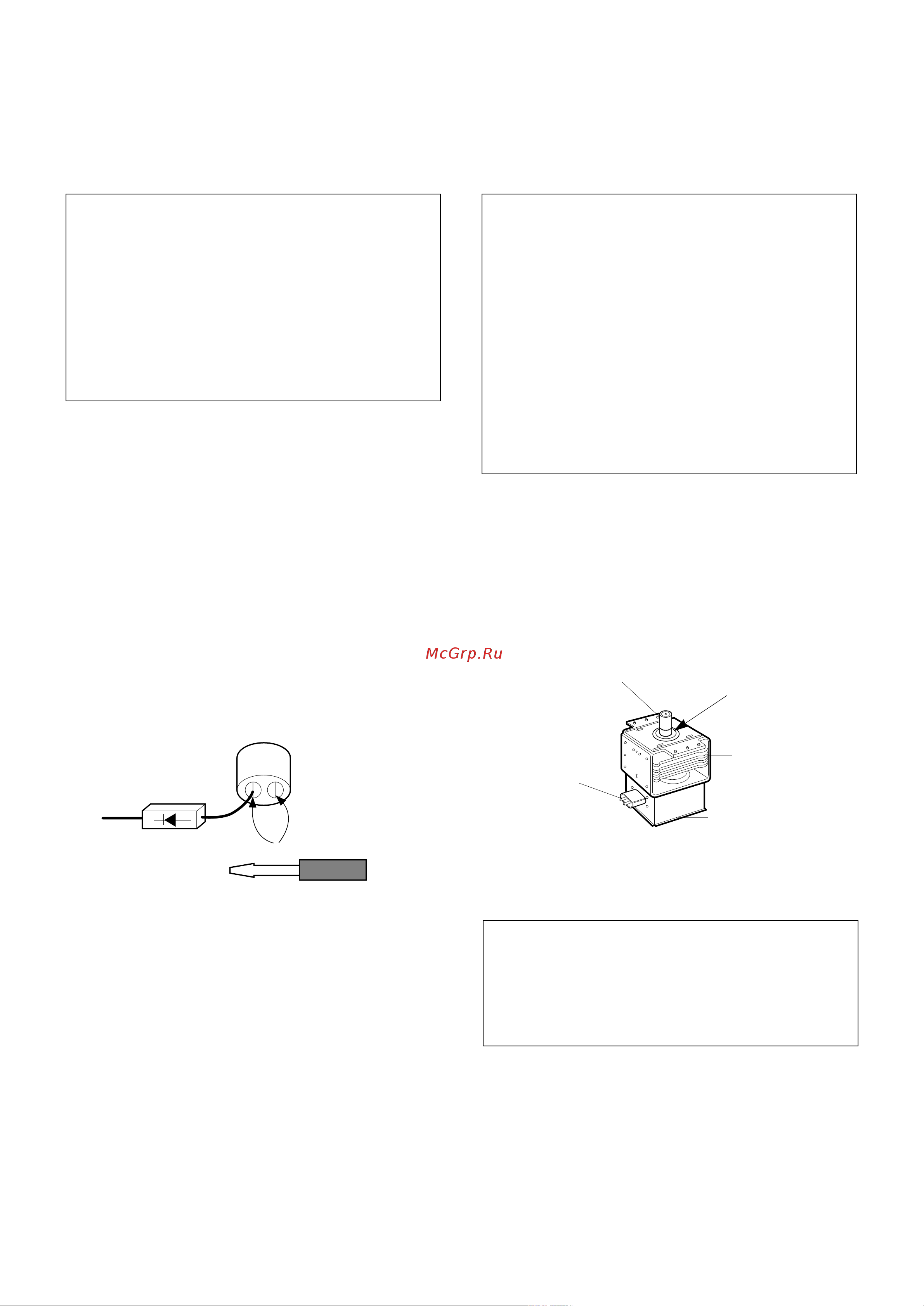

• На высоковольтном конденсаторе в течение 30
секунд после отключения печи сохраняется
электрический заряд. В случае необходимости его
замены или проверки исправности работы
разрядите высоковольтный конденсатор, для чего
замкните два выхода конденсатора с помощью
отвертки с изолированной ручкой.
• При замене магнетрона или проведении ремонтных
работ в непосредственной близости от него снимите
Ваши наручные часы.
• НЕ включайте печь, если ее камера незагружена.
• ЗАПРЕЩАЕТСЯ нарушать изоляцию дверцы, следите
за состоянием поверхности передней панели
камеры-резонатора.
• НЕ кладите на магнетрон металлические
инструменты.
• ЗАПРЕЩАЕТСЯ вставлять какие-либо предметы в
отверстие защелки-фиксатора или класть их в
непосредственной близости с выключателями
механизма блокировки.
• Для обеспечения нормальной работы
микроволновой печи магнетрон должен быть
подсоединен к волноводу и к камере-резонатору.
Не включайте магнетрон, если он установлен
неправильно.
• При установке магнетрона убедитесь в том, что
уплотнительная прокладка магнетрона хорошо
облегает кожух трубки.
2-1
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Работа микроволновой печи (в отличие от
других бытовых электроприборов)
характеризуется наличием высокого
напряжения и большой силой тока.
В процессе повседневной эксплуатации печь не
является источником повышенной опасности,
однако при проведении работ по ремонту и
техническому обслуживанию изделия
необходимо быть внимательным и строго
соблюдать меры предосторожности.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЧИ
ДОЛЖНО ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО
КВАЛИФИЦИРОВАННЫМИ
СПЕЦИАЛИСТАМИ СЕРВИСНОЙ
СЛУЖБЫ.
МИКРОВОЛНОВОЕ ИЗЛУЧЕНИЕ
Не допускайте облучения микроволновой
энергией. Источников излучения может быть
магнетрон или иное устройство,
генерирующие микроволны, в случае их
неправильной эксплуатации или
подсоединения. Следите за исправностью и
надежностью всех соединений на входе и
выходе микроволн, а также волновода, фланца
и манжеты. Запрещается эксплуатировать
изделие без нагрузки, поглощающей
микроволновую энергию. Запрещается
смотреть в открытый волновод или антенну во
время работы печи.
уплотнительная
прокладка
АНТЕННА
ПЛАСТИНА
ОХЛАЖДЕНИЯ
МОНТАЖНАЯ
ПАНЕЛЬ
МАГНЕТРОНА
КОНТАКТЫ
МАГНЕТРОН
