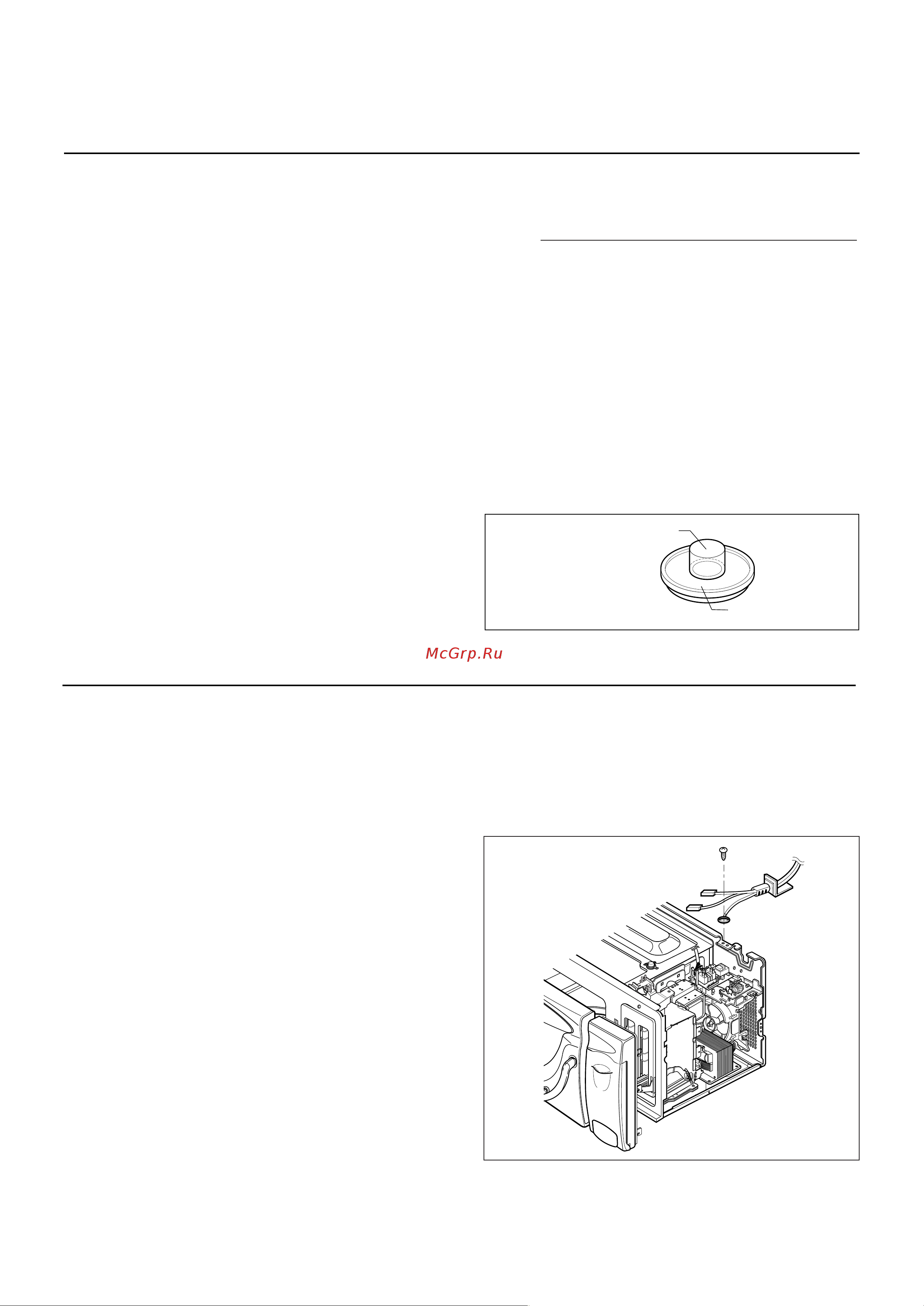

LG MD-2643G (GC) [13/40] А снятие наружного корпуса
![LG MD-2643G (GC) [13/40] А снятие наружного корпуса](/views2/1958116/page13/bgd.png)
5-3
• Для измерения выходной СВЧ-мощности подключите
микроволновую печь к номинальному напряжению,
установите максимальную мощность режима
«Микроволны», после чего поместите внутрь печи нагрузку
- питьевую воду (1000 ± 5 г).
• Вода должна быть налита в сосуд цилиндрической формы,
изготовленный из боросиликатного стекла, при этом
максимальная толщина стенок составляет 3 мм, а внешний
диаметр сосуда приблизительно 190 мм.
• Перед началом проведения измерений температура печи и
пустого (не заполненного водой) сосуда должна
соответствовать температуре окружающего воздуха.
• Исходная температура (± 1) воды должна составлять (10 ±
2)°С. Температуру воды измеряют непосредственно перед
тем, как наполнить сосуд. Сразу после добавления воды в
сосуд нагрузку загружают в печь - она должна находиться
на полке, находящейся в самом нижнем положении. После
этого включают мощность СВЧ.
• Измеряется время T, необходимое для повышения
температуры воды на значение ДТ (10 ± 2)°К, где Т - время в
секундах, а ДТ - температура повышения. Значения
исходной и конечной температуры воды выбираются таким
образом, чтобы разность между конечной температурой
воды и температурой окружающей среды составляла не
более 5°К.
• Выходная СВЧ-мощность Р вычисляется в ваттах по
следующей формуле:
P =
измеряются при максимальной мощности работы
микроволнового генератора.При этом время разогрева
нитей накаливания магнетрона не учитывается.
• Прежде чем измерить значение конечной температуры,
воду перемешивают, с тем чтобы температура воды во
всех точках сосуда была одинаковой.
• Приспособления для перемешивания воды, а также
приборы измерения выбирают таким образом, чтобы это в
наименьшей степени сказалось на изменении степени
нагрева.
ИЗМЕРЕНИЕ ВЫХОДНОЙ СВЧ-МОЩНОСТИ
РAЗБOPКА И PEГУПИPOBКА
А. СНЯТИЕ НАРУЖНОГО КОРПУСА
1) Отсоедините вилку сетевого шнура от розетки питания.
2) Выверните шурупы из нижней и боковых поверхностей
корпуса. Сдвиньте корпус в направлении задней
панели, после чего потяните вверх и снимите его.
B. ОТСОЕДИНЕНИЕ СЕТЕВОГО
ШНУРА ПИТАНИЯ
1) Снимите наружный корпус.
2) Отсоедините два контактных выхода, удалите винт
выхода заземления.
ВНИМАНИЕ:
ПЕРЕД ОБСЛУЖИВАНИЕМ РАЗРЯДИТЕ
ВЫСОКОВОЛЬТНЫЙ КОНДЕНСАТОР
(смотри стр. 2-1)
С. СНЯТИЕ БЛОКА КОНТРОЛЛЕРА
1) Отсоедините провода от узла блока программного
управления.
2) Выверните винты заземления и шурупы крепления
панели управления.
3) С помощью петли выньте отсоединенную панель
управления в сборе из печи.
4187 X (∆T) + 0.88 X (T2 - T0) X M
T
• T2 - Температура после нагревания
• T0
- Температура емкости
• M - Масса емкости
Вода в сосуде (нагрузка)
