5-5

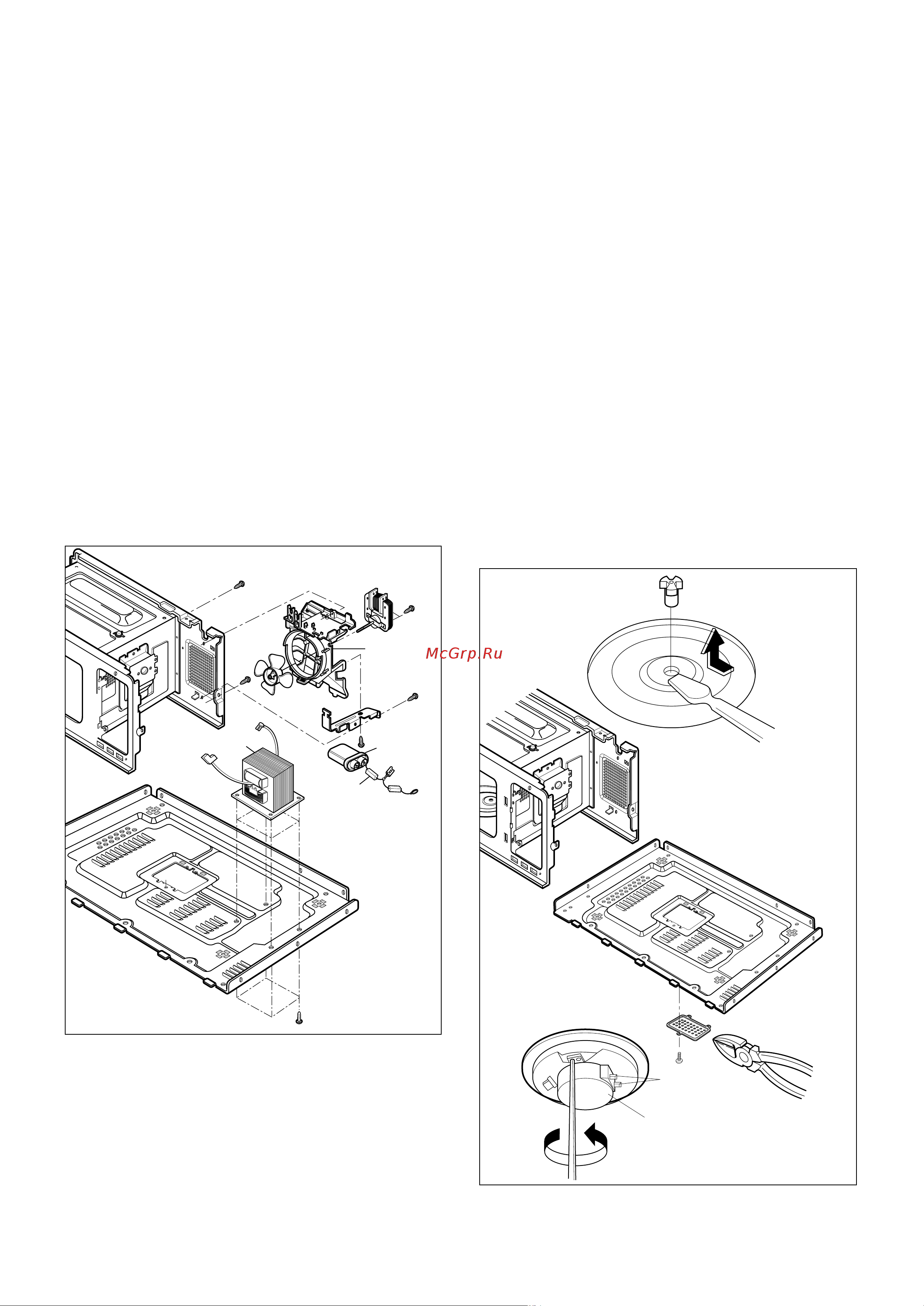

H. СНЯТИЕ ДВИГАТЕЛЯ
ВЕНТИЛЯТОРА
1) Разрядите высоковольтный конденсатор.
2) Отсоедините провода от двигателя вентилятора,
фильтра помех и высоковольтного конденсатора.
3) Выкрутите два винта крепления канала всасывания
воздуха в сборе к камере-резонатору печи, а также
винт заземления высоковольтного диода.
4) Открутите винт кронштейна конденсатора.
5) Открутите два винта крепления двигателя вентилятора
в сборе к каналу всасывания воздуха.
I. СНЯТИЕ ВЫСОКОВОЛЬТНОГО
КОНДЕНСАТОРА И ДИОДА
1) Разрядите высоковольтный конденсатор.
2) Отсоедините провода от двигателя вентилятора,
фильтра помех и высоковольтного конденсатора.
3) Открутите винт крепления канала всасывания воздуха в
сборе к камере-резонатору печи и выкрутите винт
заземления высоковольтного диода.
4) Открутите винт крепления кронштейна
высоковольтного конденсатора.
J. СНЯТИЕ ДВИГАТЕЛЯ
ПОВОРОТНОГО СТОЛА
1) Снимите поворотный стол.
2) С помощью плоской отвертки ОЧЕНЬ АККУРАТНО
снимите ось поворотного стола.
3) Положите двигатель на заднюю стенку.
4) Снимите крышку двигателя поворотного стола.
Крышка основания поворотного стола легко
снимается с помощью кусачек. (перекусить 6
перемычек)
5) Отсоедините провода от выводов двигателя
поворотного стола.
6) Открутите винт крепления двигателя поворотного
стола к камере-резонатору в сборе.
7) После завершения ремонта двигателя наверните
крышку двигателя поворотного стола.
8) Установите защиту крышки двигателя поворотного
стола в пазы платы основания.
ПРИМЕЧАНИЕ:
1. БУДЬТЕ ОЧЕНЬ АККУРАТНЫ при отсоединении
токоподводящих проводов от двигателя
поворотного стола.
2. При отсоединении компонентов беритесь за
штепсельные разъемы, не тяните за провода.
Высоковольтный
конденсатор
Провода
Двигатель поворотного
стола
Канал
всасывания
воздуха
Высоковольтный
трансформатор
Двигатель
вентилятора
