Клавиатура |
17
3

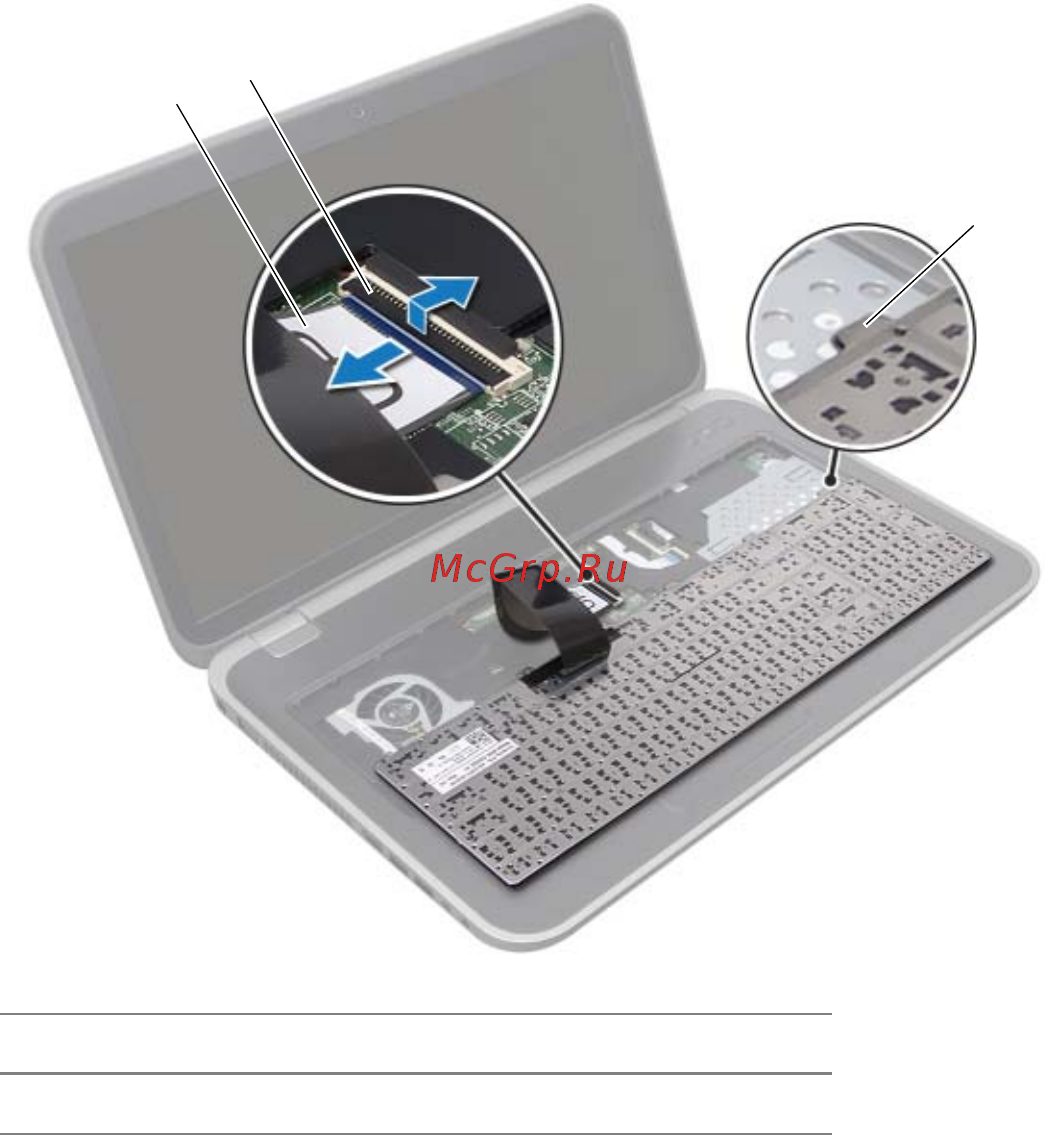

Осторожно переверните клавиатуру и положите ее на упор для рук.
4
Приподнимите фиксатор разъема и потяните за язычок, чтобы отсоединить кабель
клавиатуры от разъема системной платы.
5
Снимите клавиатуру с компьютера.
1
кабель клавиатуры
2
фиксатор разъема
3
фиксаторы (6)
2
1
3
