58
| Плата USB
Последовательность действий
1

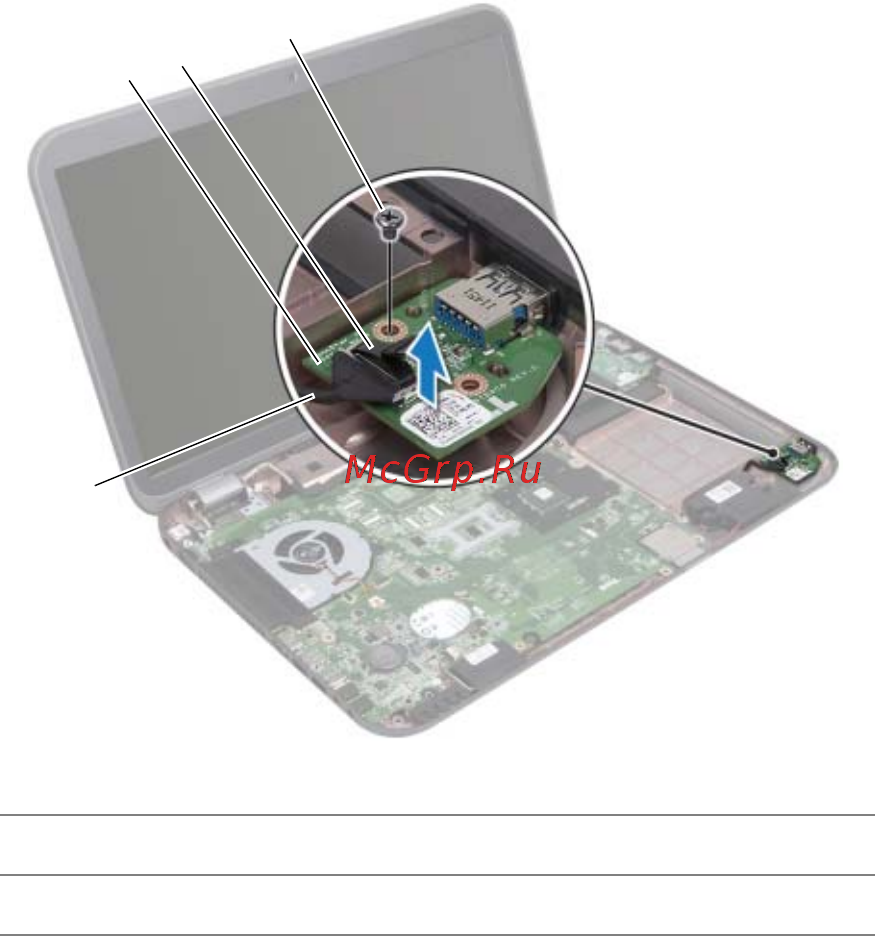

Потяните за язычок, чтобы отсоединить кабель платы USB от его разъема.
2
Выверните винт, которым плата USB крепится к корпусу компьютера.
3
Извлеките плату USB из корпуса компьютера.
1
кабель платы USB
2
плата USB
3
язычок
4
винт
1
3
4
2
