82
| Радиатор
Последовательность действий
1
В последовательном порядке (указанном на радиаторе) ослабьте невыпадающие винты,
которыми радиатор крепится к системной плате.
2
Снимите радиатор с системной платы.

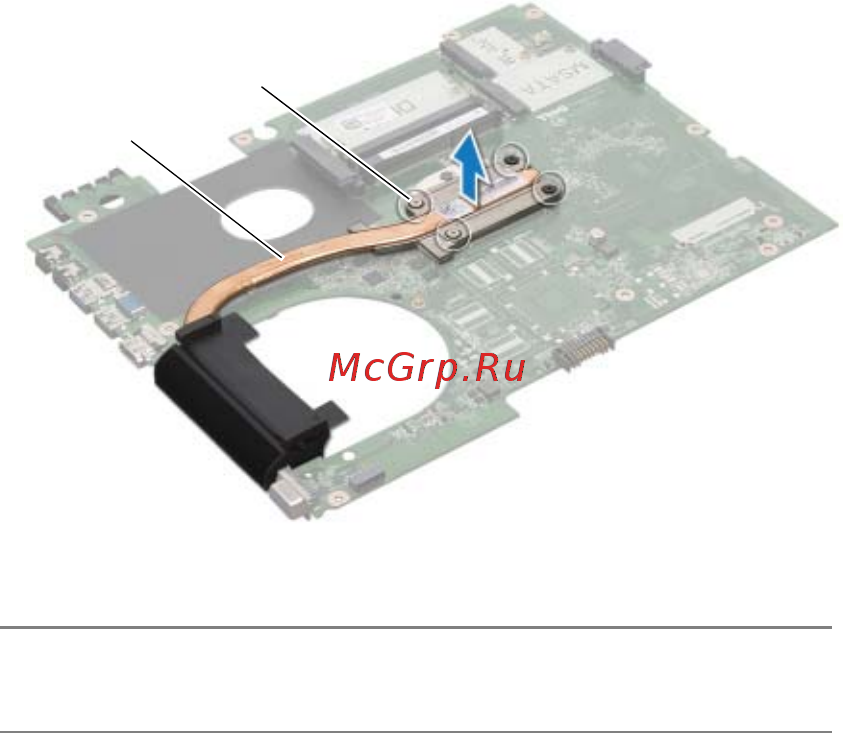

1
радиатор
2
невыпадающие
винты (4)
2
1
