86
| Процессор
Последовательность действий
1

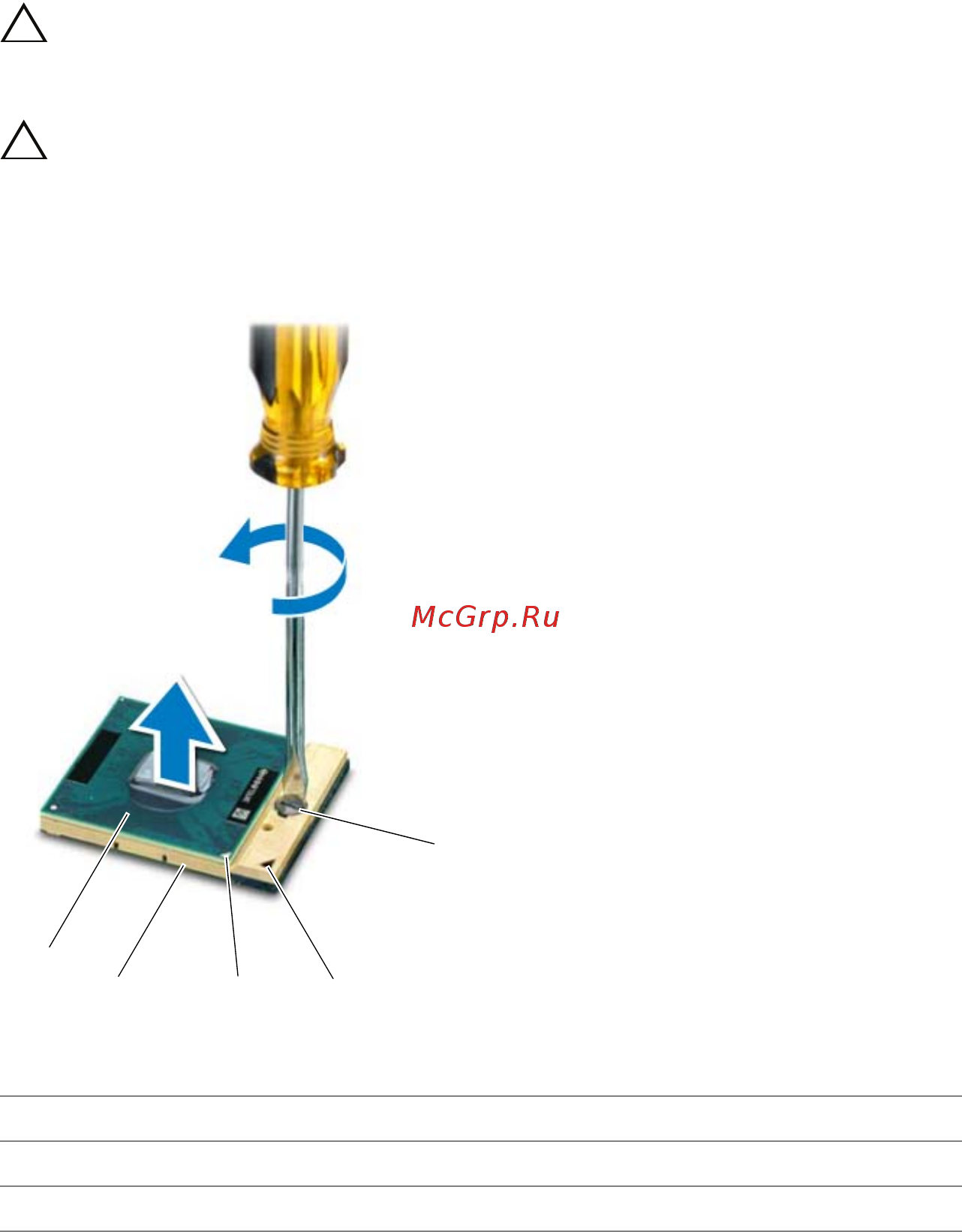

Чтобы ослабить гнездо с нулевым усилием сочленения (ZIF), с помощью небольшой
шлицевой отвертки поверните эксцентрик гнезда против часовой стрелки до упора.
ВНИМАНИЕ. Для обеспечения максимального охлаждения процессора не касайтесь
поверхностей теплообмена на блоке радиатора процессора. Кожный жир может снизить
теплопроводность термонакладок.
ВНИМАНИЕ. При снятии модуля процессора тяните модуль вверх, не допуская перекосов.
Соблюдайте осторожность, чтобы не погнуть контакты модуля процессора.
2
Извлеките модуль процессора из гнезда с нулевым усилием сочленения.
1
процессор
2
гнездо ZIF
3
угол процессора с контактом «1»
4
угол гнезда ZIF с контактом «1»
5
эксцентрик гнезда ZIF
2
5
1
43
