Dell Inspiron 7720 [54/102] Последовательность действий
![Dell Inspiron 7720 /7720-6167/ [54/102] Последовательность действий](/views2/1095819/page54/bg36.png)
54
| Кабель LANUSB
Последовательность действий
1
Потяните за язычок, чтобы отсоединить кабель платы USB от его разъема.
2
Потяните за язычок, чтобы отсоединить кабель LANUSB от разъема системной платы.
3
Сделайте заметки относительно схемы разводки кабеля LANUSB и извлеките его из
направляющих желобков в корпусе компьютера.
4
Открепите кабель LANUSB от корпуса компьютера.

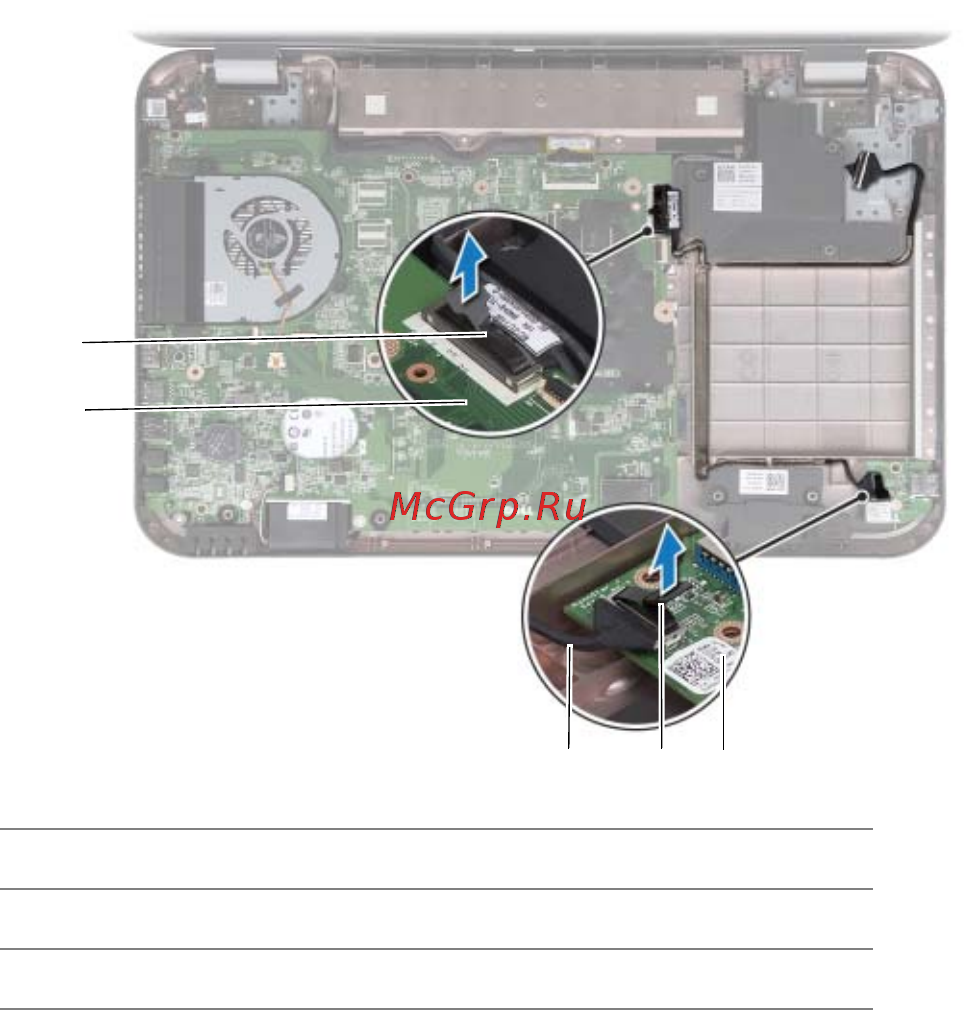

1
кабель LANUSB
2
cистемная плата
3
кабель платы USB
4
язычок
5
плата USB
3
1
2
45
