28
| Оптический дисковод
3
Аккуратно подденьте лицевую панель оптического дисковода и снимите ее с оптического
дисковода в сборе.
4
Выверните винты, которыми скоба оптического дисковода крепится
к оптическому дисководу.
5
Извлеките скобу оптического дисковода.

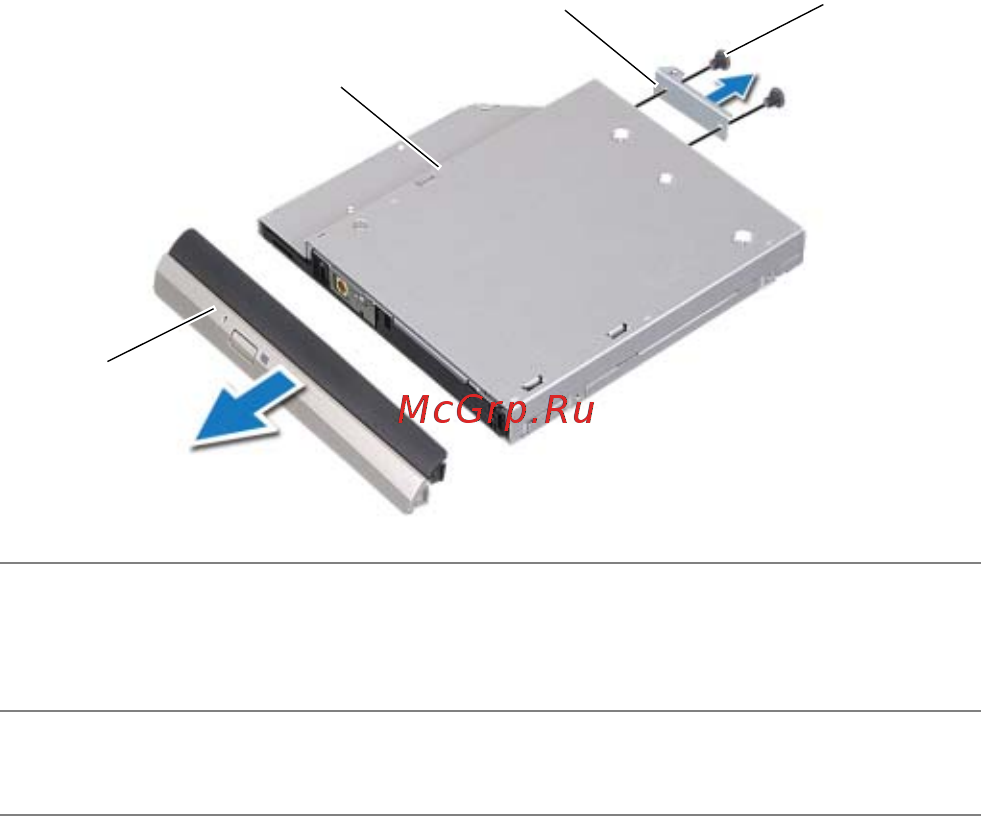

1
лицевая панель
оптического
дисковода
2
оптический дисковод
3
скоба оптического
дисковода
4
винты (2)
1
2
4
3
