40
|Упор для рук
2
Переверните компьютер и откройте крышку дисплея до упора.
3
Выверните винты, которыми упор для рук крепится к корпусу компьютера.
4
Приподнимите фиксаторы разъема и потяните за язычки, чтобы отсоединить кабель
платы функциональных клавиш, кабель платы кнопки питания и кабель сенсорной
панели от разъемов на системной плате.
ВНИМАНИЕ. Отделите упор для рук от дисплея в сборе, соблюдая осторожность, чтобы не
повредить дисплей в сборе.
5
Кончиками пальцев приподнимите упор для рук со стороны отсека оптического дисковода.
6
Аккуратно подденьте упор для рук и снимите его с корпуса компьютера.

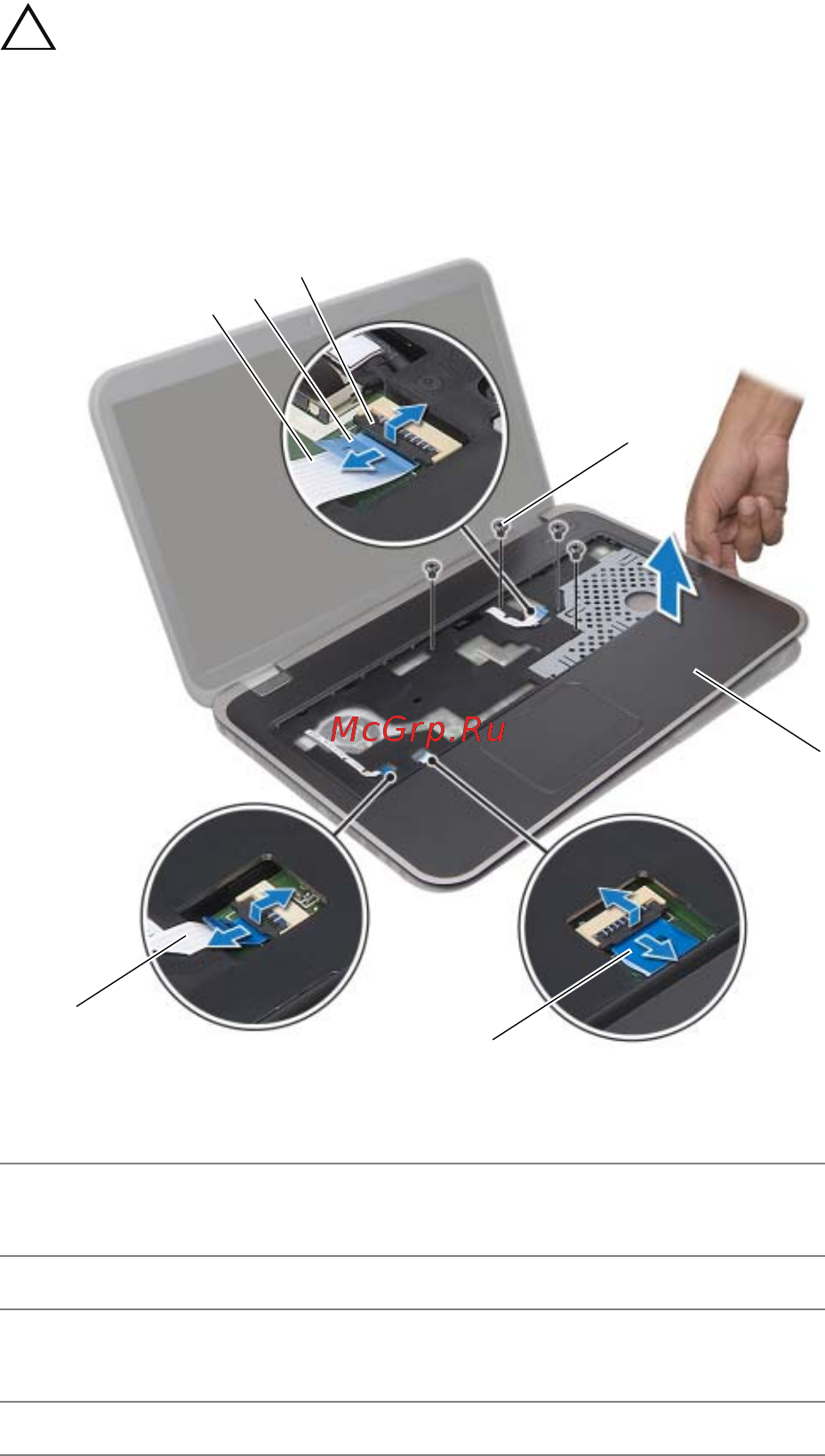

1
кабель платы
функциональных клавиш
2
язычок
3
фиксатор разъема
4
винты (4)
5
упор для рук
6
кабель сенсорной
панели
7
кабель платы кнопки питания
7
6
3
4
2
1
5
