Дисплей |
67
3

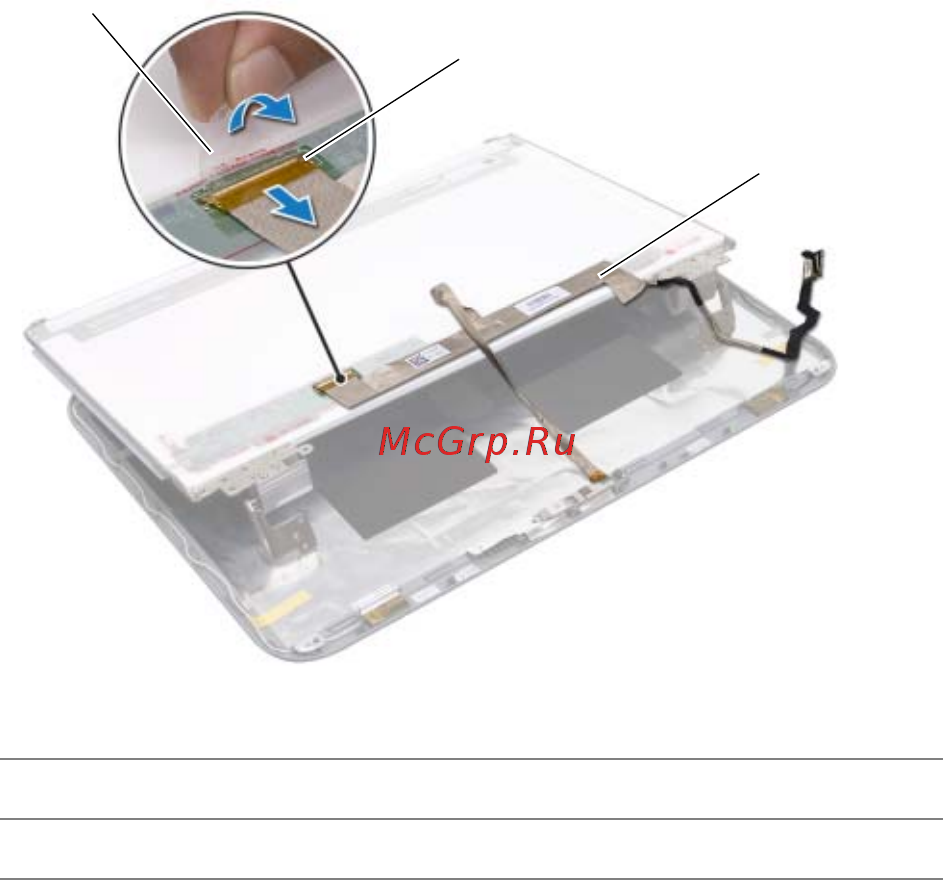

Отклейте и удалите ленту, которой кабель дисплея крепится к разъему платы дисплея,
а затем отсоедините кабель дисплея.
4
Отделите кабель дисплея от тыльной части панели дисплея.
1
лента
2
разъем платы дисплея
3
кабель дисплея
1
2
3
