electrolux 39
Service and spare parts
If your appliance does not work
correctly, even after carrying out all the
checks whichare listed in the previous
chapter, then please contact your local
Service Centre, specifying the type of
malfunctioning, the appliance model
(Mod.), the product number (Prod. No.)
and the serial number (Ser. No.) marked

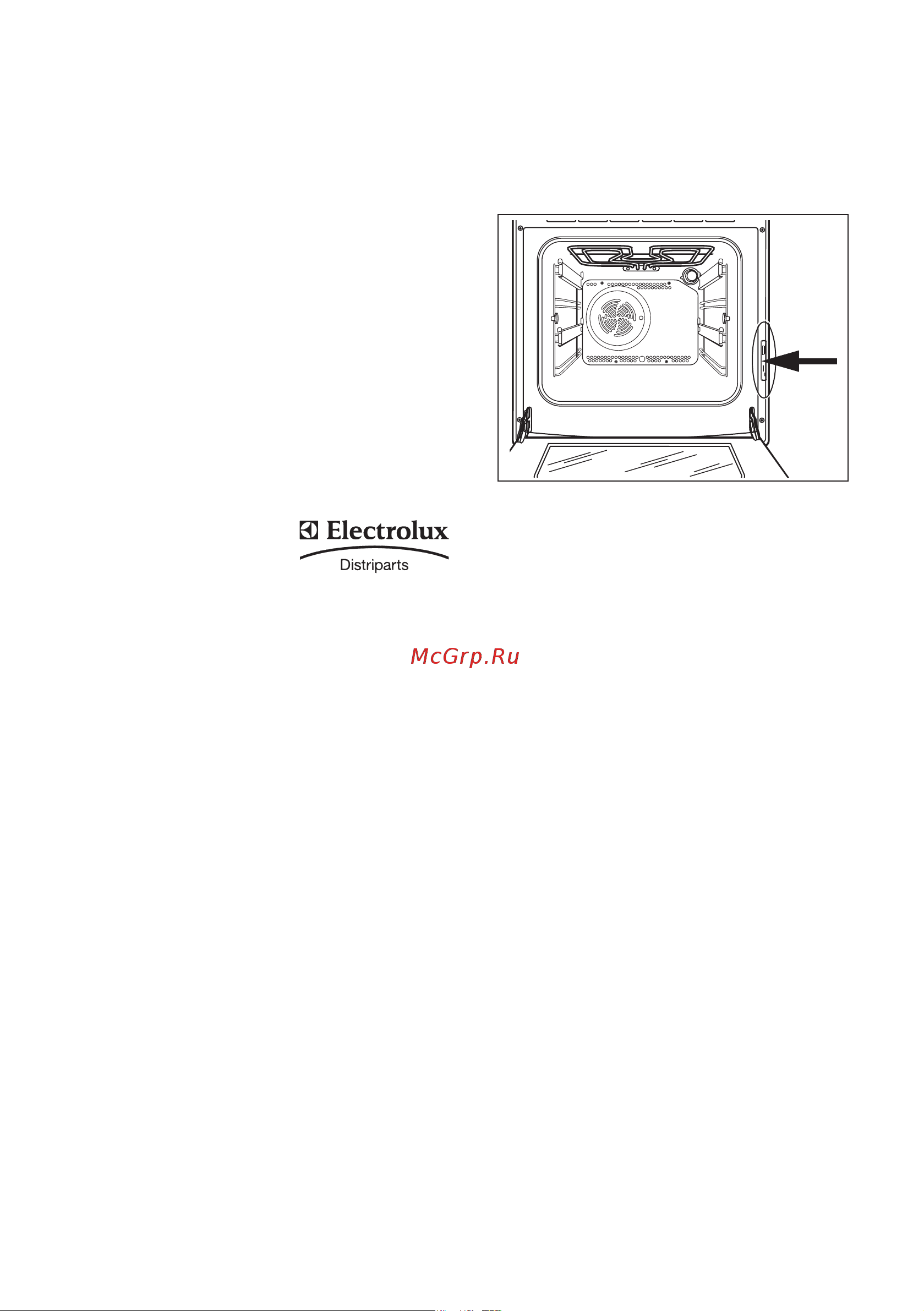

on the identification plate.This plate is
placed on the front external edge of the
oven cavity (see figure).
Original spareparts, certified by the
product manufacturer and carrying this
symbol are only
available at our
Service Centre and
authorized
spareparts shops
